在 PCB（印刷电路板）设计中，扼流圈（Choke）通常指用于抑制高频噪声、滤除干扰或限制电流突变的电感元件，中文常称为 “扼流圈” 或 “抗流线圈”。以下是关键要点：
1. 核心作用
- 滤波：阻止高频干扰信号通过（如开关电源噪声、EMI），同时允许直流或低频信号畅通。
- 储能：在电源电路中平滑电流，避免突变（如 Buck/Boost 转换器）。
- 隔离噪声：阻断电路不同部分之间的高频串扰。
2. PCB 设计中的常见用途
- 电源滤波：
- 用于 DC-DC 转换器输入/输出端，与电容组成 LC 滤波器，抑制开关噪声。
- 例如：开关电源的输入端常用 “π型滤波器”（电容+扼流圈+电容）。
- EMI 抑制：
- 抑制高频辐射噪声，满足电磁兼容（EMC）要求。

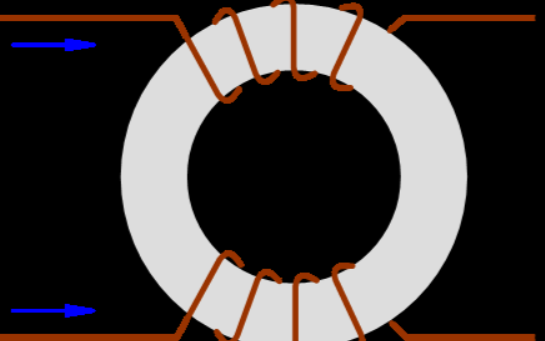

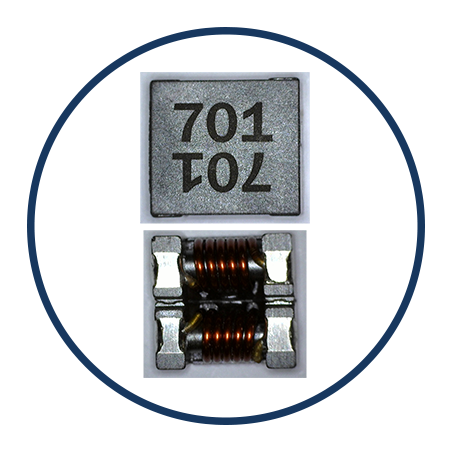

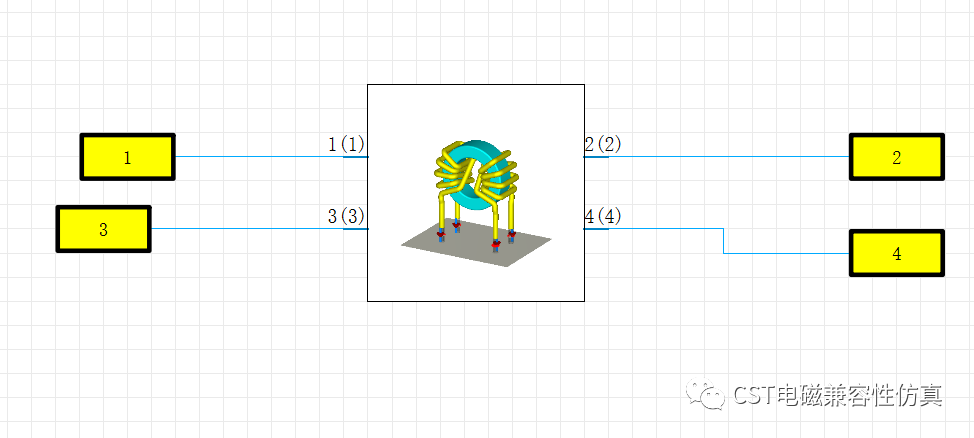

- 常用 共模扼流圈（如 USB、差分信号线）滤除共模干扰。
- 射频电路：
- 作为 RF 扼流圈（RFC），为射频模块提供直流偏置，同时阻挡射频信号泄漏。
3. 选型关键参数
- 电感值（L）：根据噪声频率选择（$f_{\text{噪声}}$ 越高，所需 L 越小）。
- 额定电流：需大于电路最大工作电流，避免磁饱和。
- 直流电阻（DCR）：影响效率，DCR 越低，功耗越小。
- 自谐振频率（SRF）：工作频率需远低于 SRF，否则电感失效。
- 类型：
- 功率扼流圈：大电流场景（如电源输入），常用磁屏蔽铁氧体磁芯。

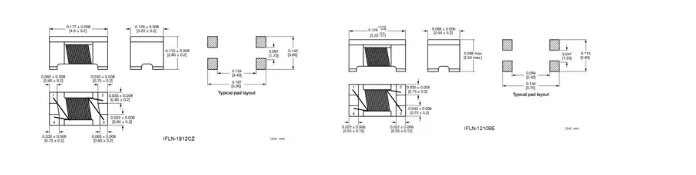

- 信号扼流圈：小电流高频滤波（如 HDMI 信号线）。
4. PCB 布局注意事项
- 减小环路面积：
- 输入/输出电容尽量靠近扼流圈引脚，降低辐射噪声。
- 远离敏感信号：
- 防止磁场干扰附近高速线路（如时钟、模拟信号）。
- 散热设计：
- 大电流扼流圈可能发热，需预留散热空间或添加散热孔。
- 地平面分割：
- 高频扼流圈下方避免铺铜，减少寄生电容影响。
5. 典型应用示例
- DC-DC 转换器：

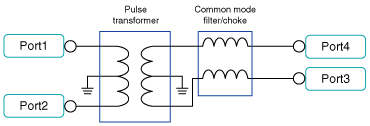

（扼流圈 L 与输出电容 C 构成低通滤波器） - USB 端口 EMI 抑制：
（共模扼流圈滤除差分线上的共模噪声）
6. 常见问题
- 磁饱和：电流过大导致电感值骤降，需选择饱和电流 $I{\text{sat}} > 1.2 \times I{\text{max}}$。
- 啸叫：线圈振动引起，可选用树脂封装或点胶固定。
- 寄生电容：高频时降低滤波效果，选择低寄生电容型号。
若需具体电路设计建议（如参数计算、型号推荐），请补充应用场景（如电源类型、噪声频率、电流大小），我将进一步详解！
