在射频（RF）PCB设计中，Skew（时延差） 指信号在传输路径中因长度、材料或结构差异导致的时间延迟不一致。这种偏差会严重影响高频信号的相位同步和信号完整性，尤其在差分对、多通道系统或天线阵列中。以下是关键要点及解决方案：
射频PCB Skew的影响
- 相位失真
- 路径长度差（ΔL）会直接转化为相位差（Δφ = 2π·ΔL/λ），导致信号叠加时抵消或畸变。
- 例如：5GHz信号（λ≈6cm）中，1mm长度差引入约12°相位差。
- 差分信号失衡
- 差分对（如USB、LVDS）长度不匹配会降低共模抑制比（CMRR），增加误码率。
- 波束成形失效
- 相控阵天线中，Skew会导致波束指向偏移或旁瓣恶化。
Skew产生原因
| 因素 | 影响 |
|---|---|
| 走线长度差异 | 关键因素，直接决定传输延迟（Td = L/v，v为信号速率）。 |
| 介质不均匀 | 板材（如FR4 vs Rogers）的介电常数（Dk）差异影响信号传播速度。 |
| 过孔/连接器 | 过孔阻抗不连续、焊盘电容会引入额外延迟。 |
| 布线拓扑差异 | 分叉走线、分支长度不等导致多路径信号不同步。 |
设计优化策略
-
严格等长布线
- 对差分对或多通道信号（如MIMO天线），长度匹配公差需满足：
- 射频：ΔL ≤ λ/10（例如30GHz信号ΔL ≤ 0.5mm）。
- 高速数字：ΔL ≤ 信号上升时间的10%（如1ns上升时间需ΔL < 15mm）。
- 工具辅助：使用CAD软件的"Match Length"功能自动蛇形绕线（Serpentine）。
- 对差分对或多通道信号（如MIMO天线），长度匹配公差需满足：
-
控制传播速度
- 优先选用低Dk波动材料（如Rogers RO4000系列）。
- 避免混合介质层，同一信号路径的参考层需一致。
-
过孔优化
- 使用背钻（Back Drilling） 去除多余过孔残桩（Stub）。
- 差分过孔对称设计：
推荐： ┌───┐ ┌───┐ │ ● │ │ ● │ ← 对称过孔间距 └───┘ └───┘
-
减小寄生效应
- 缩短连接器引线，避免90°拐角（用45°或圆弧代替）。
- 关键路径旁添加屏蔽地孔，减少串扰导致的时序抖动。
验证手段
- 仿真：
使用HFSS或CST进行3D电磁仿真，提取S参数并检查群延迟（Group Delay）一致性。 - 测试：
- TDR（时域反射计）测量实际路径延迟。
- 矢量网络分析仪（VNA）比对多通道相位响应。
典型设计公差参考
| 应用场景 | 最大允许Skew | 对应长度差（@5GHz） |
|---|---|---|
| 高速差分对（USB3.0） | < 5ps | < 0.75mm |
| 5G毫米波天线阵列 | < 1° 相位差 | < 0.05mm @28GHz |
| 射频本地振荡分配 | < 10ps | < 1.5mm |
注意：具体容忍度需根据系统误码率（BER）或EVM（误差向量幅度）指标反推。
通过上述措施，可显著降低射频PCB中的Skew，确保信号同步性和系统性能。设计初期即需将长度匹配列为优先级，避免后期改版。
跳出传统：射频电路PCB的创新设计与应用
射频电路PCB（射频印刷电路板）是一种专为处理高频信号设计的印刷电路板。射频电路在通信设备、雷达系统、无线网络、卫星通信等领域中有着重要的应用。与传统的PCB相比，射频PCB具有独特的材料和设计要求
2023-11-01 09:37:04

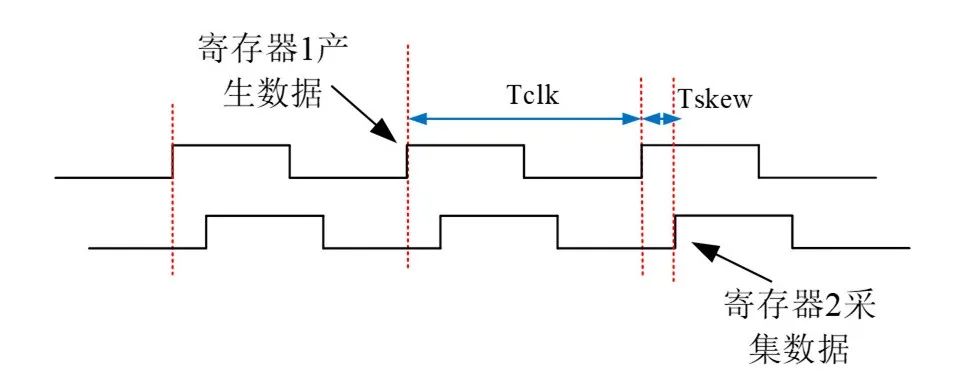

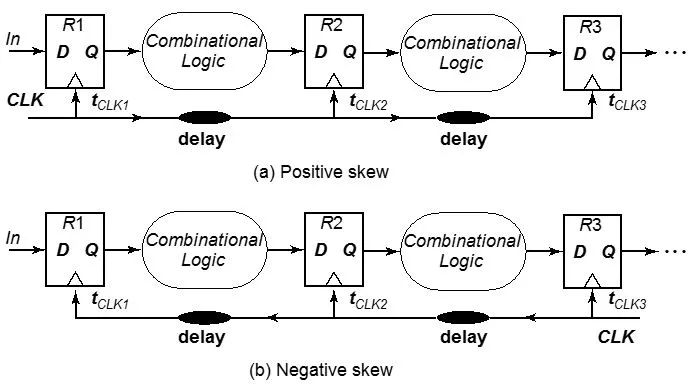

哪些因此会导致时钟skew过大呢？FPGA中降低时钟skew的几种方法
