pcb容易起铜箔

“PCB容易起铜箔”通常指的是PCB上的铜箔与基材（通常是FR-4等环氧树脂玻璃布层压板）之间的结合力不足，导致铜箔容易从基材上剥离、起翘或脱落。这是一个常见的PCB制造质量问题，主要原因和对策如下：

常见原因：

基材质量问题：
- 铜箔结合力差： 基板制造商在生产层压板时，铜箔与半固化片（PP）的结合处理（如氧化处理、粗化处理）不当或质量不稳定。
- 基材受潮/吸水： PCB在储存、运输或加工过程中吸潮，水分在高温工艺（如回流焊、波峰焊）中汽化产生压力，破坏结合力。
- 基材树脂系统不良： 树脂配方或固化不完全，导致本身粘接力不足或耐热性差。
PCB制造工艺问题：

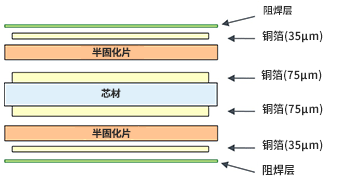

- 层压工艺不当：
  - 层压温度、压力或时间不足，导致半固化片树脂流动不充分或固化不完全，无法形成牢固的铜-树脂结合。
  - 层压压力过高或温度过高，可能反而损伤铜箔与PP的结合层或导致流胶过多。
- 钻孔质量差： 钻孔产生过多毛刺或孔壁粗糙度差，在内层铜箔处形成应力集中点，削弱结合力。
- 孔金属化（PTH）或电镀问题： 沉铜或电镀前处理（清洁、微蚀）不良，导致铜层与孔壁基材结合不牢。
- 蚀刻过度/侧蚀严重： 蚀刻液攻击了铜箔与基材结合面的边缘，形成薄弱区。
- 表面处理不当： 某些表面处理（如OSP、化镍金）的前处理化学药剂侵蚀或削弱了铜箔结合面。
- 机械应力损伤： 分板（V-cut, routing）、测试探针压伤、操作不当等在铜箔边缘或大面积区域产生应力，导致起翘。
设计与使用因素：
- 大面积铜区设计不合理： 外层或内层存在非常大的连续铜箔区域（尤其是在单面覆铜的薄芯板上），在经历热循环（焊接过程、环境温度变化）时，铜与基材的热膨胀系数差异产生巨大应力。
- 尖锐铜角： 设计中存在尖锐的铜箔拐角（非泪滴），成为应力集中点。
- 热应力过大： 焊接温度过高、时间过长、反复焊接次数过多，超过基材和铜箔结合层的耐热极限。
- 机械应力： PCB在装配、运输或使用中受到过大的弯曲、扭曲或冲击力。

解决对策与预防措施：

选用高品质基材：
- 选择信誉良好、质量稳定的基板供应商。
- 确认基材规格（如铜箔剥离强度）符合IPC标准（如IPC-4101）。
- 根据需要选择高Tg（玻璃化转变温度）板材，特别是对于需要承受多次焊接或高温应用（如无铅焊接）。
- 严格管控来料检验： 对每批进厂的基板进行铜箔剥离强度测试（根据IPC-TM-650 2.4.8）。
优化PCB制造工艺：
- 精确控制层压参数： 根据所用基材和PP的类型精确设定升温曲线、压力曲线和压合时间。确保树脂充分流动并完全固化。
- 烘烤除湿： 在关键工序（如阻焊前、表面处理前）前，对PCB进行烘烤（如120°C-130°C, 1-2小时），去除吸湿水分。严格控制生产环境温湿度（建议20°C-26°C，40%-60%RH）。
- 改善钻孔质量： 使用锋利的钻头，优化钻孔参数，减少钻污和毛刺。确保孔壁粗糙度良好。
- 加强孔金属化前处理： 优化清洁、去钻污（Desmear）和微蚀流程，确保孔壁清洁、活化良好。
- 控制蚀刻过程： 优化蚀刻参数，减少侧蚀。确保蚀刻后充分清洗去除残留药水。
- 谨慎选择和控制表面处理工艺： 了解不同表面处理对铜箔结合力的潜在影响，严格控制前处理工艺参数。
- 减少机械应力： 优化分板工艺（如优先使用routing而非V-cut），规范操作，避免划伤、撞击或过度弯折PCB。
优化PCB设计：
- 网格化铜箔/开铜窗： 对于大面积铜区（特别是外层），采用网格铜（Hatch Copper）或在非导电区域开铜窗（Copper Thieving）的形式，减少连续的铜面积，从而降低热应力。
- 泪滴连接： 在导线与焊盘连接处添加泪滴，分散应力。
- 避免尖锐铜角： 将尖锐拐角设计为圆角。
- 考虑热膨胀系数： 在涉及大功率器件或高低温循环的设计中，充分考虑材料的热膨胀匹配问题。
控制焊接与装配过程：
- 遵循推荐的焊接温度曲线（Profile），避免过高的峰值温度和过长的加热时间。
- 尽量减少返工次数。
- 在装配和操作中小心处理，避免施加不必要的机械应力。

总结： PCB铜箔起翘是一个多因素问题，需要从材料、工艺、设计和使用等环节进行系统性排查和控制。重点在于确保基材本身的高结合力、优化层压工艺保证铜箔与树脂的牢固粘结、严格控制生产过程（尤其是烘烤除湿和减少应力损伤），以及优化设计（网格化大面积铜）。对于经常出现问题的板子，务必进行铜箔剥离强度测试来量化评估并追踪改进效果。与可靠的PCB制造商紧密沟通，明确质量要求，是解决此问题的关键。
