在Cadence Allegro PCB Editor中进行PCB布线，需要遵循以下步骤和技巧：
1. 前期准备
-
规则设置
- 打开约束管理器：点击
Setup > Constraints > Constraint Manager（或按Ctrl+Shift+G） - 设置电气规则：线宽（Physical规则）、间距（Spacing规则）、差分对、阻抗控制等。
- 定义过孔：在
Physical规则中指定默认过孔（Via）。
- 打开约束管理器：点击
-
布局优化
- 元件位置固定（右键点击元件选
Fix），确保关键信号（如时钟、高速线）路径最短。
- 元件位置固定（右键点击元件选
2. 手动布线
(1) 基础布线
- 开始布线：
- 点击顶部菜单栏的
Route > Connect（或按快捷键F3）。 - 单击起始焊盘/过孔，移动光标绘制走线，单击确定拐点，双击结束布线。
- 点击顶部菜单栏的
- 切换层：
- 布线中按数字键
+/-切换层，自动添加过孔（需提前设置过孔类型）。
- 布线中按数字键
- 调整走线：
- 使用
Route > Slide（快捷键F7）推挤或调整已有走线。
- 使用
(2) 差分对布线
- 定义差分对：
- 在约束管理器的
Electrical > Differential Pair中创建差分对（如 USB_DP/USB_DN）。
- 在约束管理器的
- 差分布线：
- 选中差分对网络，点击
Route > Interactive Differential Pair Routing（或按F3后选差分图标）。
- 选中差分对网络，点击
(3) 长度匹配（等长布线）
- 设置等长规则：
- 在约束管理器的
Electrical > Relative Propagation Delay中定义长度公差（如 ±50mil）。
- 在约束管理器的
- 蛇形绕线：
- 选中网络，点击
Route > Delay Tune（或按F5），拖动光标添加蛇形线。
- 选中网络，点击
3. 自动布线辅助
- 半自动布线：
Route > Fanout by Pick：为BGA元件自动扇出过孔。Route > Route Automatic>Specify Routing Area：框选区域自动布线（慎用，需手动优化）。
4. 关键技巧
- 层间切换：
- 布线中按
L1/L2快速切层（需在User Preferences > Ui > Bindkeys自定义快捷键）。
- 布线中按
- 推挤与绕过：
- 按
F10切换走线模式：Walkaround（绕过障碍）、Push（推挤）、Hug（紧贴）。
- 按
- 动态填充：
- 绘制铺铜区：点击
Shape > Polygon或Rectangular，选择动态铜皮（Dynamic Copper）。
- 绘制铺铜区：点击
5. 后期优化
- 检查DRC：
- 实时DRC：确保顶部状态栏的DRC图标为绿色（无错误）。
- 手动检查：
Tools > Quick Reports > DRC Report。
- 修线优化：
- 运行
Route > Gloss>Parameters：平滑走线、移除直角。
- 运行
- 添加泪滴：
- 点击
Route > Gloss > Add Fillet，增强焊盘与走线连接。
- 点击
6. 注意事项

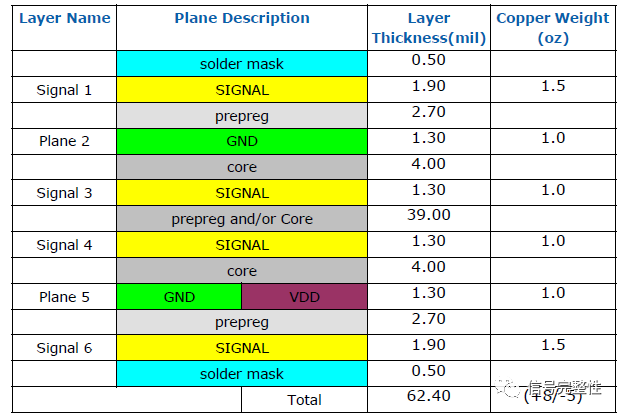

- 高速信号：优先布时钟、差分线，避免直角走线，参考层完整（GND平面）。
- 电源处理：使用铺铜（Shape）或加粗走线（>20mil），避免瓶颈。
- 过孔数量：高速信号尽量减少过孔切换层。
常用快捷键汇总
| 功能 | 快捷键 |
|---|---|
| 开始布线 | F3 |
| 推挤走线 | F7 |
| 蛇形绕线 | F5 |
| 切换布线层 | +/- |
| 结束当前命令 | F12 |
| 放大/缩小视图 | F11/F12 |
提示：布线过程中随时按
F1调出帮助文档。多练习手动布线，结合规则管理器灵活调整，是高效布线的关键！
