好的，我们来详细解释一下“PCB开天窗”在多层板中的含义、应用场景和注意事项。

核心概念：

PCB开天窗： 在PCB制造中，“开天窗”通常指的是在阻焊层上开窗。阻焊层覆盖在铜走线和铜面上，起到绝缘、防止焊接桥连和保护线路的作用。“开天窗”就是特意去除特定区域的阻焊油墨，让下面的铜层裸露出来。

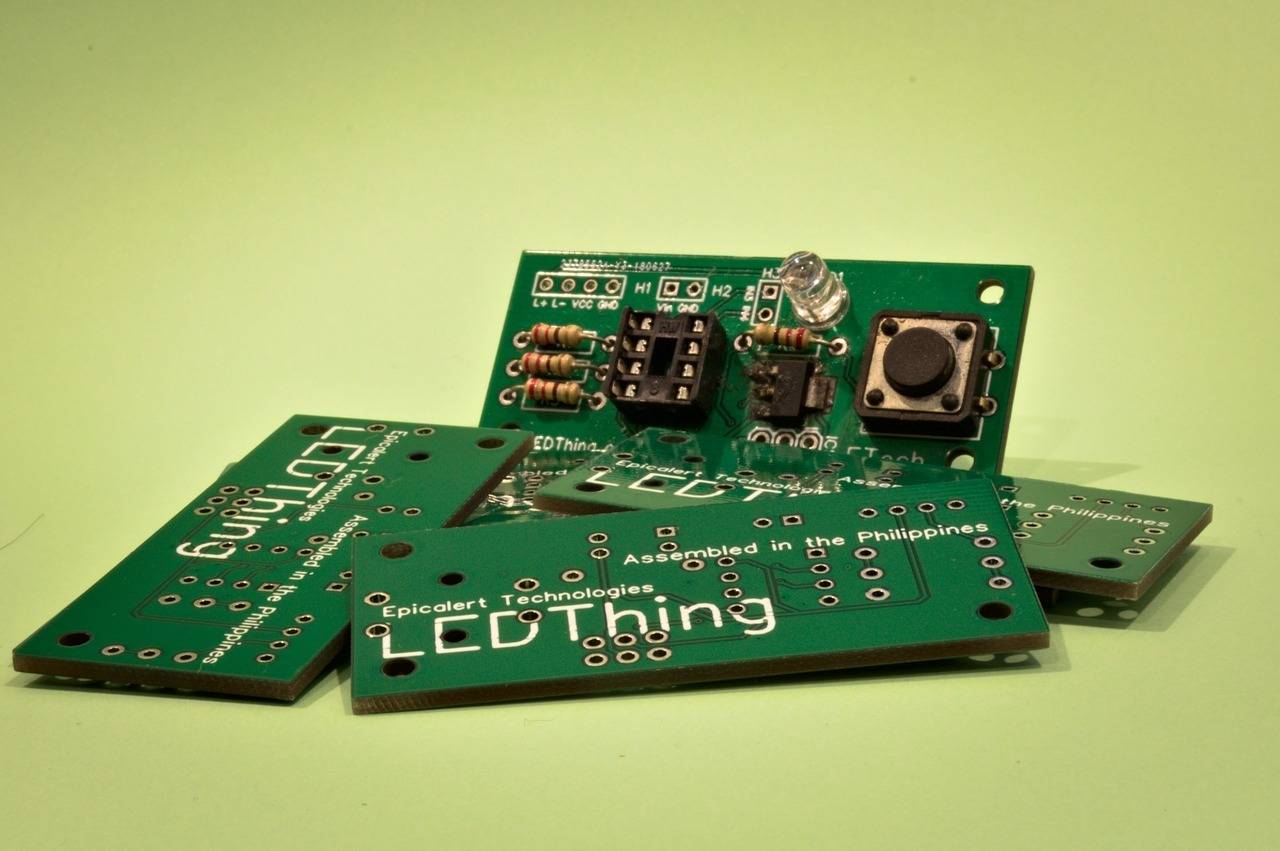

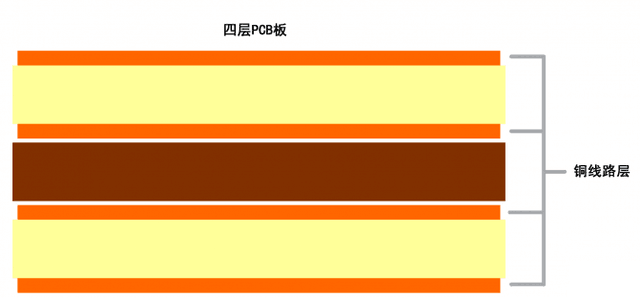

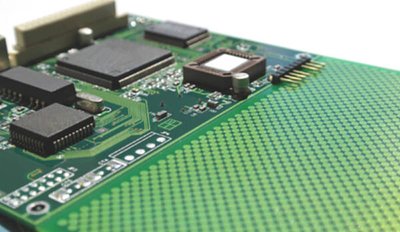

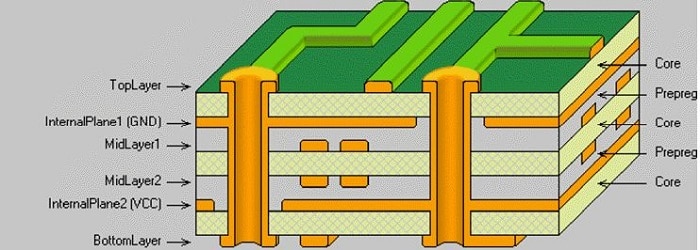

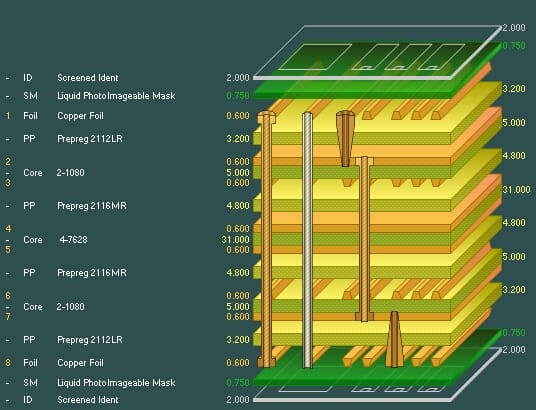

多层板： 指包含三层或更多导电层（铜层）的PCB，层间由绝缘的介质层（通常是半固化片PP和芯板Core）隔开，并通过过孔实现层间电气连接。

多层板PCB开天窗的应用场合（裸露铜区域的目的）：

焊接区域：
- 元件焊盘： 最常见的情况。无论是表贴器件还是插件器件的焊盘，都需要开天窗以露出铜，方便焊接。
- 测试点： 用于生产测试或调试的专用铜点，需要开天窗露出铜面供测试探针接触。
- 金手指/连接器触点： 与外部设备插接的连接区域，必须开天窗露铜并通常进行表面处理（如镀金）。
- 大面积散热焊盘： 对于需要良好散热的器件（如大功率MOSFET、LED），其底部的散热焊盘会设计成大面积开窗露铜，有时甚至会连接到内层或底层的大面积铜箔以增强散热。
电气连接/接触：
- 屏蔽接地/外壳连接： 需要与金属外壳或屏蔽罩接触实现接地的区域，会设计开窗露铜点或铜框。
- 导电胶连接区域： 某些特殊应用中使用导电胶连接两块板或器件，需要开窗提供导电接触面。
- 电池触点： 类似金手指，需要良好接触和导电性。
散热：
- 散热器安装面： 功率器件下方或特定区域的铜平面开窗露铜，便于涂抹导热硅脂后直接安装散热器，提高热传导效率。
- 增强热辐射： 裸露的铜面可以通过辐射散热（尽管效率相对传导和对流较低）。
电磁兼容：
- 屏蔽墙接地： 在某些高速或敏感电路中，PCB边缘会设计连续的接地铜箔并开窗露铜，用于安装金属屏蔽罩或与金属机壳紧密接触，形成法拉第笼。
特殊需求：
- 识别标记： 有时公司Logo、板号、版本号等信息会直接蚀刻在铜层上，并在该区域开窗露铜显示。
- 高压爬电距离： 在高电压设计中，有时会刻意在相邻走线间开窗露铜（形成空气间隙），利用空气的高介电强度来满足爬电距离要求（需谨慎设计，防止污染）。

多层板开天窗的特殊注意事项：

内层开窗？ 通常情况下，“开天窗”特指外层（顶层和底层）阻焊层的开窗。内层的铜箔被介质层完全包裹，不需要也不存在阻焊层。如果有人说“内层开窗”，可能是指：
- 在内层设计特定形状的铜区域（本身就不是全覆盖的）。
- 在多层结构中，参考平面（如GND, PWR层）上特意挖空铜皮（称为“开槽”或“分割”），这通常是为了隔离或满足高速信号阻抗要求。这不是阻焊开窗。严格来说，“开天窗”是针对外层阻焊的术语。
开窗与多层板制造：
- 阻焊对准： 多层板的层数多，对准精度要求更高。阻焊开窗的位置必须精确对准底层线路图形，否则可能导致焊盘遮挡（影响焊接）或非预期露铜（可能短路）。
- 铜厚均匀性： 开窗区域暴露的铜面，在电镀和表面处理（如喷锡、沉金）时，其厚度和均匀性需要特别关注，尤其是对于需要良好接触或焊接的区域。
- 热应力： 大面积开窗露铜的区域，在回流焊或波峰焊时，其热膨胀系数与周围覆盖阻焊的区域不同，可能引入应力，对于非常精密的BGA封装需要特别注意焊点可靠性。
开窗设计规则：
- 开窗尺寸 > 焊盘尺寸： 开窗区域通常应略大于其下方的铜焊盘/铜箔（单边大几mil），确保焊接时焊锡能完全覆盖焊盘边缘，并补偿制造公差。这个差值称为“阻焊延伸”或“阻焊缩减”。
- 间距： 开窗区域与邻近线路、其他开窗区域之间需要保持足够的间距（由阻焊桥工艺能力和电气安全间距决定），防止焊接桥连或短路风险。
- 形状： 可以是矩形、圆形、自定义多边形等。复杂的形状可能影响制造良率。
- Gerber文件： 在提供给PCB工厂的资料中，开窗信息由特定的阻焊层Gerber文件定义（通常是.GTS 顶层阻焊， .GBS 底层阻焊）。

总结：

在多层PCB设计中，“开天窗”是指在外层阻焊层上开口，暴露指定区域的铜面。主要目的是：提供可靠的焊接点、测试点、电气接触点、散热路径以及满足屏蔽等EMC要求。 设计时需要遵循精确的尺寸、间距规则，并考虑多层板制造带来的对准精度和可靠性的挑战。虽然内层不存在阻焊开窗，但对内层铜皮形状的特殊设计（如挖空/开槽）也至关重要，但那是另一个设计范畴。
