PCB上的裸露铜线（也称裸铜、露铜）指的是未覆盖阻焊油墨（绿油或其它颜色）的铜箔区域。这些区域通常是设计上故意暴露出来的，用于特定目的，但也有可能是在制作或使用过程中意外造成的。
以下是关于PCB裸露铜线的关键信息：
-
设计意图下的裸露铜线（常见且必要）：
- 焊接点： 最常见的用途。焊盘（包括元器件引脚焊盘、测试点、金手指、连接器接口等）必须裸露铜层，才能焊接元器件或连接导线。
- 散热： 大功率元器件（如功率MOSFET、稳压芯片）下方或连接的铜箔区域经常被设计成大面积裸露铜皮（有时加上过孔阵列），称为散热焊盘或散热覆铜。裸露的铜能更有效地通过空气对流或连接散热器散热。
- 电气连接/测试： 专门设计的测试点裸露铜，方便探针接触进行电路调试、功能测试或烧录程序。
- 接地连接： 有时需要将PCB的金属外壳或其他外部金属部件连接到地线。设计一个裸露的铜区域（通常有多个过孔连接到地平面），用于通过螺丝、导电泡棉或金属弹片等实现接地连接。
- 电磁屏蔽： 在某些设计中，PCB边缘或特定区域会设计裸露的铜带（需连接到地），用于与金属外壳接触形成电磁屏蔽腔。
- 特殊工艺需求： 如沉金、镀金、喷锡等表面处理工艺，就是在这些裸露的铜区域进行的。
-
非设计意图的裸露铜线（通常为问题）：
- 阻焊油墨覆盖不良： PCB制造过程中，如果阻焊工序出现问题（如油墨涂布不均、曝光显影不良），可能导致应该被覆盖的走线或铜皮区域意外裸露。
- 物理损伤： PCB在使用或维修过程中被刮擦、撞击，导致表层阻焊油墨破损，露出下面的铜线。
- 腐蚀： 如果阻焊层有微小缺陷（如针孔），腐蚀性气体或液体可能侵入，导致局部区域铜线暴露或腐蚀断裂。
-
裸露铜线的处理与注意事项：
- 防氧化： 裸露的铜非常容易在空气中氧化（变黑），影响焊接性和导电性。因此，设计意图裸露的区域必须施加表面处理：
- 热风整平： 最常用，成本低。
- 沉金/镀金： 焊接性好，稳定性高，成本高，常用于金手指、按键触点、精密焊盘。
- 沉银： 焊接性好，导电性好，但易硫化变黄。
- OSP： 成本最低，可焊性良好但保护性稍弱，焊接次数有限。
- 镀锡： 有时也用。
- 短路风险： 相邻的裸露铜线之间如果没有足够的间距，可能存在短路风险（例如被焊锡桥连、导电异物搭接）。设计时必须保证裸露铜线之间的电气间隙符合安全要求。
- 意外裸露的处理： 对于非设计意图的裸露（如刮伤）：
- 评估风险： 如果裸露区域很小，且不邻近高压或其它走线，风险可能较低。
- 绝缘处理： 如果存在短路风险（靠近其他导线或元件引脚），应使用绝缘漆（如绿油笔）、高温胶带或导热绝缘片等材料将其覆盖绝缘。
- 严重损坏： 如果裸露导致铜线断裂或大面积损伤，可能需要飞线或更换PCB。
- 防氧化： 裸露的铜非常容易在空气中氧化（变黑），影响焊接性和导电性。因此，设计意图裸露的区域必须施加表面处理：
总结：
PCB上的裸露铜线是设计中的常见且必要元素（焊盘、散热、测试点等），它们需要特定的表面处理来防止氧化和保证功能。同时，也要警惕非设计意图的裸露铜线（制造缺陷或物理损伤），它们可能带来短路或可靠性问题，需要根据情况评估和处理。
如有具体场景（如看到某处裸铜不知是否正常，或因裸铜导致问题），请提供更多细节，可以给出更具针对性的建议。
PCB电路板设计中开关电源铜线如何布线
PCB电路板设计开关电源铜线路布线需要注意，开关电源是一个电压转换电路，主要工作是升压和降压，广泛应用于现代产品中。由于开关晶体管始终工作在“开”和“关”状态，因此称为开关电源。
2019-08-01 11:41:29
裸露焊盘的优点和正确使用的指导
许多IC具有裸焊盘封装，以增加最大功耗。具有裸焊盘的封装的额定功耗始终假定裸焊盘焊接到PCB上。本应用笔记提供了有关裸露焊盘的优点和正确使用的指导。
2023-01-10 09:41:36
网线黄铜线和紫铜线鉴别
网线黄铜线和紫铜线的鉴别可以从多个方面进行，以下是一些关键的鉴别点： 一、材质成分 黄铜线：黄铜是由铜和锌组成的合金，有时还可能含有其他金属元素。这种合金的成分使得黄铜在物理和化学性质上具有一定
2024-07-24 10:09:17
裸露焊盘封装应该采用哪一种PCB焊盘设计
正确的PCB焊盘设计对于有效地将元器件焊接到电路板上至关重要。 对于裸露焊盘封装，有两种常见的焊接方法——SMD（SolderMask Defined）和 NSMD（Non-SolderMask Defined），它们各有自己的特点和优势。
2019-08-16 20:25:00
铜线基础知识科普篇
铜导体种类概述铜导体由单条铜线或多条铜线组成，分别叙述如下：硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成
2023-07-31 23:37:19

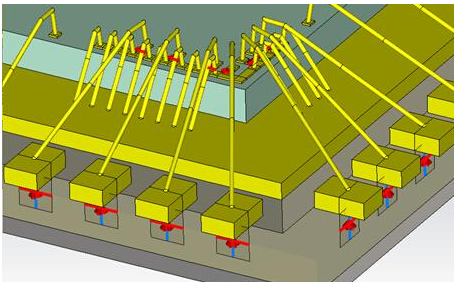

如何打造出一个具有裸露芯片焊盘的印刷电路板PCB
裸露焊盘允许在封装内使用打地线，从而提供更多的灵活性和优势。 这些焊线从芯片上的接地垫直接连到芯片焊盘，而不是某一个封装引脚。外部连接接地层的裸露焊盘还构成一个低阻抗的电气路径。
2019-10-04 17:03:00
高速转换器PCB设计考虑之三:裸露焊盘的真相
裸露焊盘（引脚0）指的是大多数现代高速IC下方的一个焊盘，它是一个重要的连接，芯片的所有内部接地都是通过它连接到器件下方的中心点。裸露焊盘的存在使许多转换器和放大器可以省去接地引脚。
2023-11-06 15:18:07
铜线粗细对电机的影响 变压器的铜线可以做得越粗越好吗？
铜线粗细对电机的影响 变压器的铜线可以做得越粗越好吗？ 铜线的粗细对电机和变压器的性能有着重要的影响。本文将详尽、详实、细致地介绍铜线粗细对电机和变压器的影响，并解释为何不能简单地将铜线做得越粗越好
2023-12-26 14:41:04
铜线焊接机使用注意事项
随着电子技术的不断发展和焊接技术的迅速进步，铜线焊接机的结构也得到了很好的完善和提升，性能更加稳定。人们在铜线焊接的工序上再也不用花费以往那般悠长的时间，现在的人在使用了铜线焊接机之后便能快速的将各类铜线与相匹配的焊件进行焊接，那么铜线焊接机使用注意事项有哪些？下面斯特科技为各位讲解一下吧！
2021-06-10 09:45:45
怎么用裸露焊盘实现芯片散热？
在一些芯片应用中，例如稳压器，当器件正在工作时，高发热量是不可避免的。使用裸露焊盘（Exposed Pad）可以提高芯片的散热性能，还有助于优化产品空间并降低成本。那么，应用裸露焊盘有什么要注意的地方吗?
60user160
2019-07-31 07:40:53
如何保证PCB孔铜高可靠？水平沉铜线工艺了解下
的PCB ↓从无铜孔孔壁可以来判断，从上面两张图可以看出，沉铜工艺生产的PCB无铜孔孔壁是基材的颜色（如上方左图），而导电膜工艺生产的PCB无铜孔孔壁处有黑色的膜（如上方右图）。02水平沉铜线，沉铜工艺
jf_32813774
2022-12-02 11:02:20
铜线焊接机的挑选需要考虑什么
铜线焊接机在日常生活当中其实并不多见但是铜线焊接机却给你们带去了许多便利的地方，当人们需要将铜线焊接在一起时就再也不必花费以往那般悠长的时间，现在的人在使用了铜线焊接机之后便能快速的将各类铜线焊接成需要的形态。
2021-05-27 09:08:45
裸露土堆智能识别检测系统 燧机科技
2024-08-02 21:43:30
铜线能否替代PCB？
在一个拥有72个GPU的机架配置中，每个机架包含多个基础组件，其中computertree结构是核心部分，每个tree包含两个PCB单元，每个单元装有两个GPU和一个CPU。
2024-04-03 12:52:02

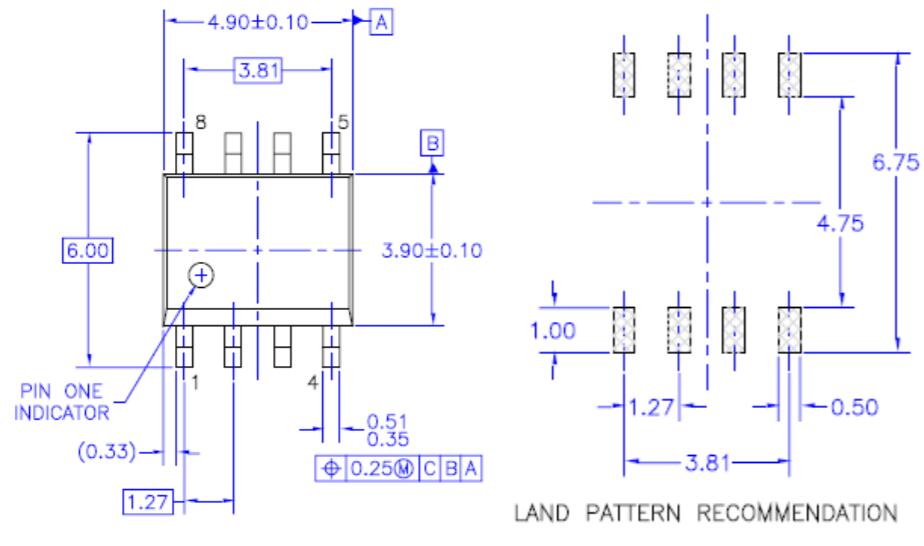

MR25HxxxDF的2.0mm裸露底垫新封装已获Everspin批准生产
方面处于市场领先地位。 EVERSPIN的SPI产品系列中增加了具有2mm底部裸露焊盘的新型DFN8封装。这种新封装允许该器件既可用于JEDEC标准SOIC-8引脚又可用于DFN8 PCB焊盘图案。图1
2020-04-15 16:46:11
浅析MR25HxxxDF的2.0mm裸露底垫新封装
EVERSPIN的SPI产品系列中增加了具有2mm底部裸露焊盘的新型DFN8封装。这种新封装允许该器件既可用于JEDEC标准SOIC-8引脚又可用于DFN8 PCB焊盘图案
2022-11-17 15:37:23

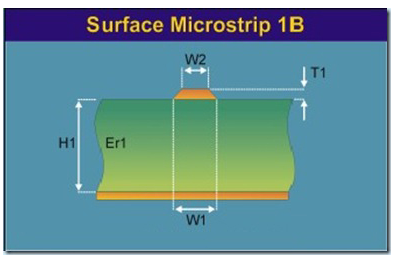

PCB设计中的阻抗控制和叠层设计问题分析
