好的，我们来详细对比一下PCB天线和贴片天线。两者在本质上有时会有重叠，但通常可以从设计、结构和特性上进行区分：

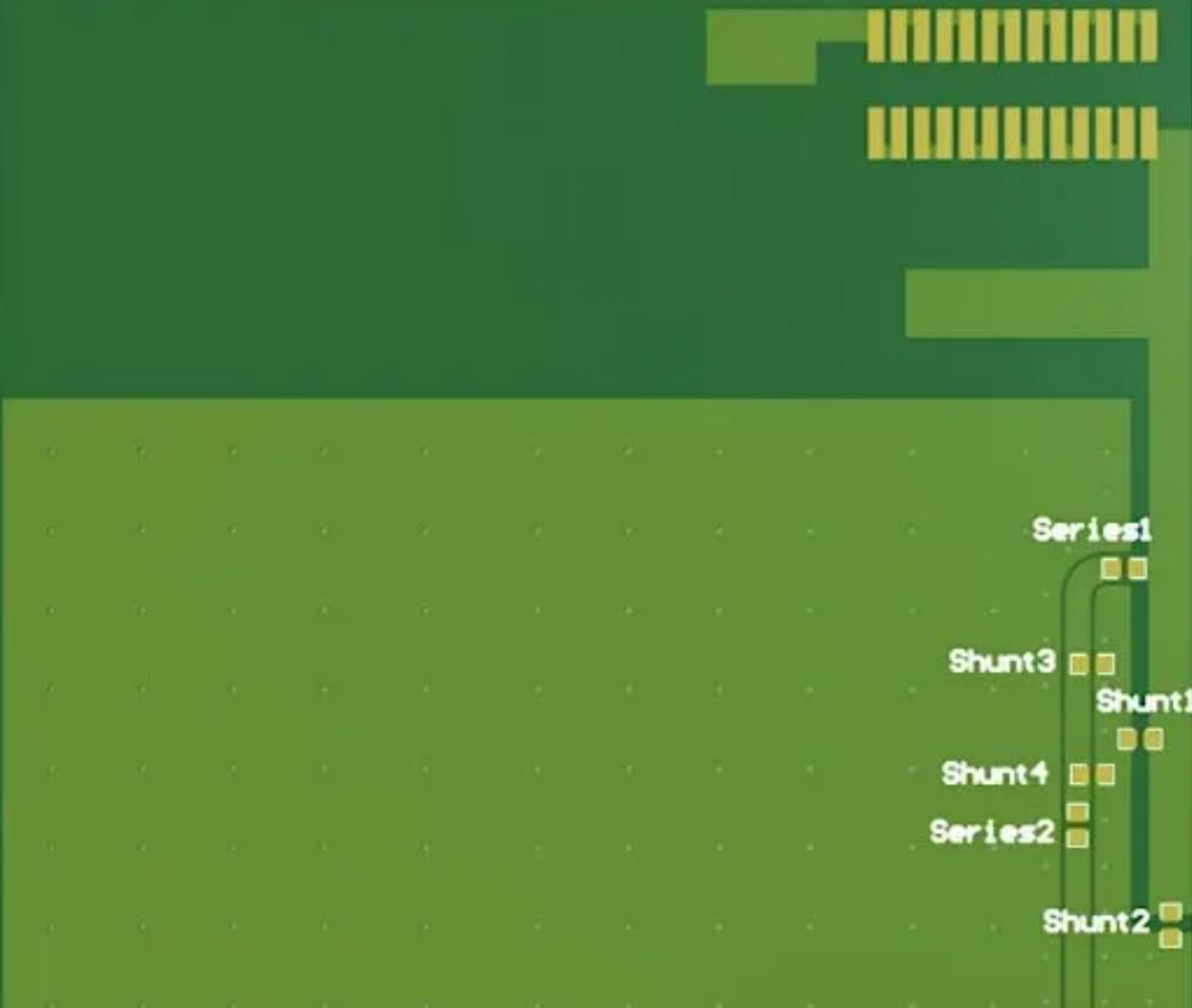

PCB天线 (PCB Antenna)
- 基本概念： 这是一个非常广泛的术语，指任何直接在印刷电路板（PCB）上蚀刻出铜走线所形成的天线。它是PCB设计的一部分。
- 设计形式多样： PCB天线可以有各种形状和结构，最常见的有：
- 曲折线/蛇形线天线： 通过弯曲走线来增加电长度，减小物理尺寸。
- 倒F天线： 结构紧凑，易于阻抗匹配。
- 倒L天线： 简单结构。
- 偶极子天线： 通常需要双面板或特定布局。
- 环形天线： 用于特定应用。
- 平面倒F天线： 最流行的类型之一。
- 优点：
- 成本最低： 完全集成在PCB上，无需额外元件成本。
- 集成度高： 与电路板浑然一体，易于小型化和自动化生产。
- 设计灵活： 可根据板子空间和性能需求定制形状。
- 缺点：
- 性能中等： 增益一般较低，效率受PCB材料损耗、附近元件和接地平面影响较大。
- 带宽较窄： 相对于专门设计的独立天线，带宽通常较窄。
- 设计复杂： 需要精确的电磁仿真和调试，对布局（尤其是净空区）非常敏感。
- 受环境影响大： 附近的金属、外壳、人体等对性能影响显著。
- 典型应用： 对成本敏感、空间受限、性能要求不是极高的无线设备，如蓝牙耳机/音箱、WiFi模块、Zigbee设备、遥控器、小型物联网传感器等。
贴片天线 (Patch Antenna)
- 基本概念： 贴片天线是一种特定类型的天线结构，它由一个金属辐射贴片、一个介电基底和一个接地平面组成。它可以是独立的元件，也可以直接制作在PCB上成为PCB贴片天线。

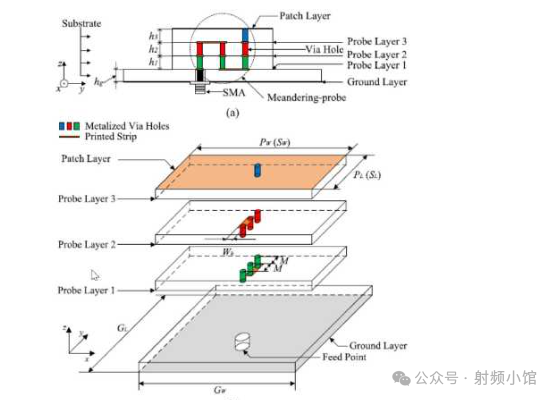

- 结构特征：
- 辐射贴片通常是矩形、圆形或其它规则形状。
- 贴片和接地平面之间是介电材料（可以是PCB本身的FR4材料，也可以是专门的陶瓷材料）。
- 馈电方式多样（探针馈电、微带线馈电、耦合馈电等）。
- 优点：
- 方向性好： 具有定向辐射特性（通常朝贴片法线方向），增益相对较高。
- 低剖面： 结构扁平，高度很低（由介电基底厚度决定）。
- 易于制造： 当作为PCB天线实现时，制造工艺与普通PCB相同；陶瓷贴片也可批量生产。
- 易于集成阵列： 多个贴片很容易在PCB或平面上排列形成天线阵列，获得更高增益和波束赋形能力。
- 极化方式可控： 可以设计线极化或圆极化。
- 缺点：
- 带宽较窄： 典型带宽只有百分之几，使用特殊技术（如堆叠、开槽等）可以改善。
- 尺寸相对较大： 相对于一些小型PCB天线（如PIFA），单个贴片的物理尺寸较大（边长约为工作波长的一半）。
- 效率受材料影响： PCB基板（FR4）损耗较大，效率不如陶瓷贴片天线或独立天线。
- 对公差敏感： 尺寸和介电常数的微小变化会影响谐振频率。
- 典型应用：
- 作为PCB天线： GPS模块（要求圆极化）、WiFi路由器/接入点（常使用阵列）、某些蓝牙设备、无人机图传。
- 独立陶瓷贴片天线： 用于空间更受限或要求更高效率的场景，如手机（内部）、便携式设备、车联网、卫星通信终端（如铱星电话）。
关键对比总结
| 特性 | PCB天线 (广义) | 贴片天线 (特定类型) | 备注 |
|---|---|---|---|
| 定义 | 直接在PCB上蚀刻铜走线形成的任何形式的天线 | 一种特定结构的天线（金属贴片+介质+地），可以是PCB天线的一部分 | PCB贴片天线是两者的交集。独立陶瓷贴片天线则不是PCB天线。 |
| 结构 | 形式多样（蛇形线、倒F、偶极子、环形...也可以是贴片） | 规则形状金属贴片（常矩形/圆形）置于介质基板上，下方有接地平面 | PCB天线中包含贴片结构的那一类就是PCB贴片天线。 |
| 成本 | 非常低（纯蚀刻铜成本） | PCB贴片：低；陶瓷贴片：中低 | 陶瓷贴片天线需要额外采购和贴装成本。 |
| 集成度 | 最高 （完全融入PCB） | PCB贴片：高；陶瓷贴片：中高（需SMT贴装） | |
| 增益/效率 | 一般较低，受环境影响大 | PCB贴片：中等；陶瓷贴片：较高 | 陶瓷材料损耗更低，效率更高。贴片天线方向性更好。 |
| 带宽 | 一般较窄 | 较窄 （典型<5%），可通过技术改善 | 两者带宽通常都不如专门的外置天线（如弹簧天线）。 |
| 方向性 | 通常弱定向或全向 | 定向 （垂直于贴片平面方向） | 贴片的主辐射方向明确。 |
| 尺寸 | 可设计得非常小（如蛇形线/PIFA） | 相对较大（边长约λ/2） | 高频（如5GHz）下，贴片尺寸变小，更易集成。 |
| 设计复杂度 | 高 （需仔细仿真、布局，尤其注意净空区） | 设计理论成熟，但尺寸计算和馈电设计需精确 | PCB天线调试更依赖经验和实际测试。 |
| 典型应用 | 低成本消费电子（蓝牙耳机、遥控器、小型IoT模块） | GPS模块（圆极化）、WiFi AP（阵列）、无人机图传等 | PCB天线应用广泛；贴片天线常用于需要一定方向性或圆极化的场景。PCB贴片在集成设备中很常见。 |
简单来说
- PCB天线 是一个大类别，指所有蚀刻在电路板铜层上的天线设计。它有多种形式，成本最低，集成度最高，但通常性能（增益、带宽、效率）中等且设计敏感。
- 贴片天线 是一种具体的天线结构类型。它可以作为独立元件（陶瓷贴片），也可以直接在PCB上实现（PCB贴片天线）。它的特点是扁平、有方向性（增益相对高）、带宽窄。当它在PCB上实现时，就是PCB贴片天线，属于PCB天线的一种子类。
选择依据：
- 需要最低成本、最高集成度、空间极度受限，对天线性能要求不苛刻 -> 选择小型化PCB天线设计（如倒F天线、蛇形线天线）。
- 需要一定增益和方向性、可以接受稍大的尺寸、可能需要圆极化，且希望集成在PCB上 -> 选择PCB贴片天线。
- 需要更高效率、更好性能，且板上空间允许放置独立元件 -> 选择外部陶瓷贴片天线（通过SMT焊接）。
在实际设计中，工程师会根据具体的频率、空间、成本、性能指标和集成要求，来决定是采用非贴片形式的PCB天线，还是采用PCB贴片天线，或者是外接独立天线（包括陶瓷贴片）。PCB贴片天线在需要集成性和一定性能的应用中是一个非常主流的选择。
从零开始：PCB贴片天线知识详解
无论是Wi-Fi、蓝牙还是LoRa应用，PCB贴片天线都扮演着重要角色。本文面向无射频背景的开发者，以通俗易懂的方式介绍贴片天线的基本原理，并通过具体案例引导读者完成从仿真建模到实物调试的全过程
2026-02-09 14:17:25
pcb天线怎么接外置 pcb天线和fpc天线比较
外置天线通常具有标准的 RF 接口，如 SMA、MMCX 或 U.FL 等。确保 PCB 天线和外置天线之间的接口类型匹配。
2024-02-23 15:39:28
什么是PCB板载天线，PCB板载天线的介绍
在上一篇的《PCB板载天线WiFi模块_SKYLAB UART接口WiFi模块》中，SKYLAB着重介绍了4款满足物联网近距离数据传输、智能控制的UART接口PCB板载天线WiFi模块。本篇
2021-07-27 17:10:21
谈谈贴片天线和悬浮式天线各自的优势
常规的天线类型，一般包括了平板天线、吸顶天线、扇区天线等，而贴片天线、悬浮式天线、平面倒L/F天线、平面偶极/单极天线这几种天线，应用场景相比前面三个，会稍微少一些。
2023-11-24 15:56:14
浅谈PCB布局的天线设计
天线对周围环境敏感。因此，当PCB上有天线时，设计布局应考虑到天线的要求，因为这可能会极大地影响设备的无线性能。将天线集成到新设计中时应格外小心。甚至PCB的材料，层数和层厚度也会影响天线的性能
2021-01-27 12:29:29
不到3块钱的PCB贴片天线，解决“玄学”困扰
： 一定要找天线厂单独测试和调试，否则，不太可能工作在最佳状态。 我们定制了两款性能指标优秀，且基本可以涵盖多种PCB大板尺寸的两款SMT天线供大家选择。 今天我们就先来分享PCB贴片天线AirANT1564： 一、必知的天线常识 在正式介绍AirANT1564天线之前，先说几
2026-02-08 15:03:10
设计5.8 Ghz迷你贴片天线的教程
描述5.8 Ghz 迷你贴片天线我为 fpv google 设计了这个贴片天线，增益约为 5dbi。这是一个很小的天线，性能很好
zh咖啡不加糖
2022-08-16 06:18:16
PCB天线设计原理解析
PCB（Printed Circuit Board）天线是一种基于印刷电路板的无线通信设备，广泛应用于无线通信领域。本文将介绍PCB天线的设计原理，包括天线的基本概念、设计要素和常见的PCB天线类型
2024-04-03 11:00:25
PCB天线/FPC天线/LDS天线的优缺点
相对于外置天线，PCB天线、FPC天线、LDS天线这类内置天线有着自己独特的产品形态。这三者也不能算是区别，各有各的优势和应用。 一、PCB天线 蜂窝/WiFi多频段嵌入式柔性PCB天线
一只耳朵怪
2021-02-20 14:08:35
什么是PCB板载天线，它的作用是什么
基于射频技术的无线模块需要通过天线来发射和接收电磁波信号，市场上常见的天线类型有陶瓷天线、板载天线、棒状天线以及外接天线，外接天线是通过在PCB板上预留IPEX座子，可选天线类型就比较多。本篇
2021-06-13 10:24:00
以贴片天线设计为例的HFSS在天线设计中的应用介绍
/近场辐射方向图、天线增益、轴比、计划比、半功率波瓣宽度、内部电磁场场型、天线阻抗、电压驻波比、S参数等等。下面以贴片天线设计为例介绍一下HFSS在天线设计中的应用。
vywywerwa
2019-06-27 07:05:17
三种低功耗蓝牙模块天线：PCB天线、IPEX外接天线和陶瓷天线
PCB板载天线：优点是成本低，不需要单独组装天线，不易触碰损坏且组装方便；缺点是单个天线场型很难做到圆整，插损高，效率相对较低，容易受到主板上的干扰。
2023-01-06 11:05:19
PCB天线设计
PCB天线概述 什么是PCB天线？顾名思义，就是在PCB上印制了一根走线，可以将其画成直线走线，反转的F形走线，蛇形或圆形走线等，长度为四分之一波长就基本可以形成天线，将电信号辐射出去或接收
2023-03-06 01:06:25
天线PCB的设计与制造过程
天线PCB无线设备接收和传输信号，一直被广泛用于电信，随着5G网络的到来，越来越多的电子设备需要天线PCB通信，称为物联网（IoT）。
2019-07-31 14:08:50
【技术分享】深入解读无线通信中的天线② — PCB天线设计
天线作为无线信号辐射和接收的重要器件，在无线通信中起着关键作用。天线究竟是如何实现信号从有线到无线的转换的？如何才能设计出一款性能优秀的天线？本系列文章带你深入了解。PCB天线概述什么是PCB天线
2023-02-23 14:53:39
Cadence教程分享PCB射频天线设计和版图创建技巧
本文要点 射频天线有多种形式，从集成在芯片中的扁平天线，到直接印制在 PCB 上的铜质天线。 创建带有一个或多个天线的版图时，需要确保在 PCB不同电路模块之间彼此隔离。 在设计一个射频天线时，应该
2022-05-05 16:50:06
贴片天线的技术原理是怎样的
贴片天线的内 部结构为锯齿线，也称为蛇形线。由于其特 殊的锯齿形结构，可以有 效地增加表面电流长度，从而减少天线的总长度，因此天线是小型化的zui爱，因此成为研究热点。 天线的物理原理：正电荷
2022-04-19 17:10:44
PCB板载天线有何优势
PCB板载天线的优点非常明显，显著的是它的稳定性和可靠性。与传统的外置天线相比，PCB板载天线不需要外置连线，从而避免了因外部因素干扰导致信号质量下降的问题。
2023-10-23 18:20:16
【技术分享】深入解读无线通信中的天线② — PCB天线设计
天线作为无线信号辐射和接收的重要器件，在无线通信中起着关键作用。天线究竟是如何实现信号从有线到无线的转换的？如何才能设计出一款性能优秀的天线？本系列文章带你深入了解。 PCB天线概述
2023-02-21 15:30:04
宽带技术在贴片天线设计中的应用
随着无线通信技术的飞速发展，宽带技术在天线设计领域的应用日益广泛。对于贴片天线而言，如何实现宽带特性，同时保持其小型化和高效能，成为了研究的热点。
2024-10-23 10:15:19
RFID PCB环形天线设计
RFID PCB盘形线圈天线设计本人现正在做一款RFID PCB盘形线圈天线，频率为高频13.56MHZ，所用的芯片内置电容为23.5pF，PCB板外形确定，怎么计算要多少圈，线径，线宽，最外圈多大，这些参数都可以自己先设定一个值，就是不知道要多少圈
oyk
2019-11-01 11:16:46
【AD封装】915MHz天线，GPS天线，GSM天线，433MHz天线,13.56Hz天线，LTE天线
本帖最后由 cooldog123pp 于 2020-5-4 10:25 编辑 在物联网大热的当下，无线产品需求日益剧增。一体化，低成本都给我们工程师带来了巨大的挑战。PCB天线：它是PCB上
h1654155730.0429
2020-05-04 10:24:30
设计应用于蓝牙天线上的蛇形倒F PCB天线的资料说明
BLE的天线设计推荐使用 IFA 和 MIFA 这两种 PCB 天线。BLE 应用中的低速率和典型的辐射围范使这两种天线特别有用。这些天线既便宜又容易设计，这是因为它们是 PCB 的组成部分，并且能够在 150 至 250 MHz 的频段范围内提供良好的性能。
2019-09-21 11:48:27

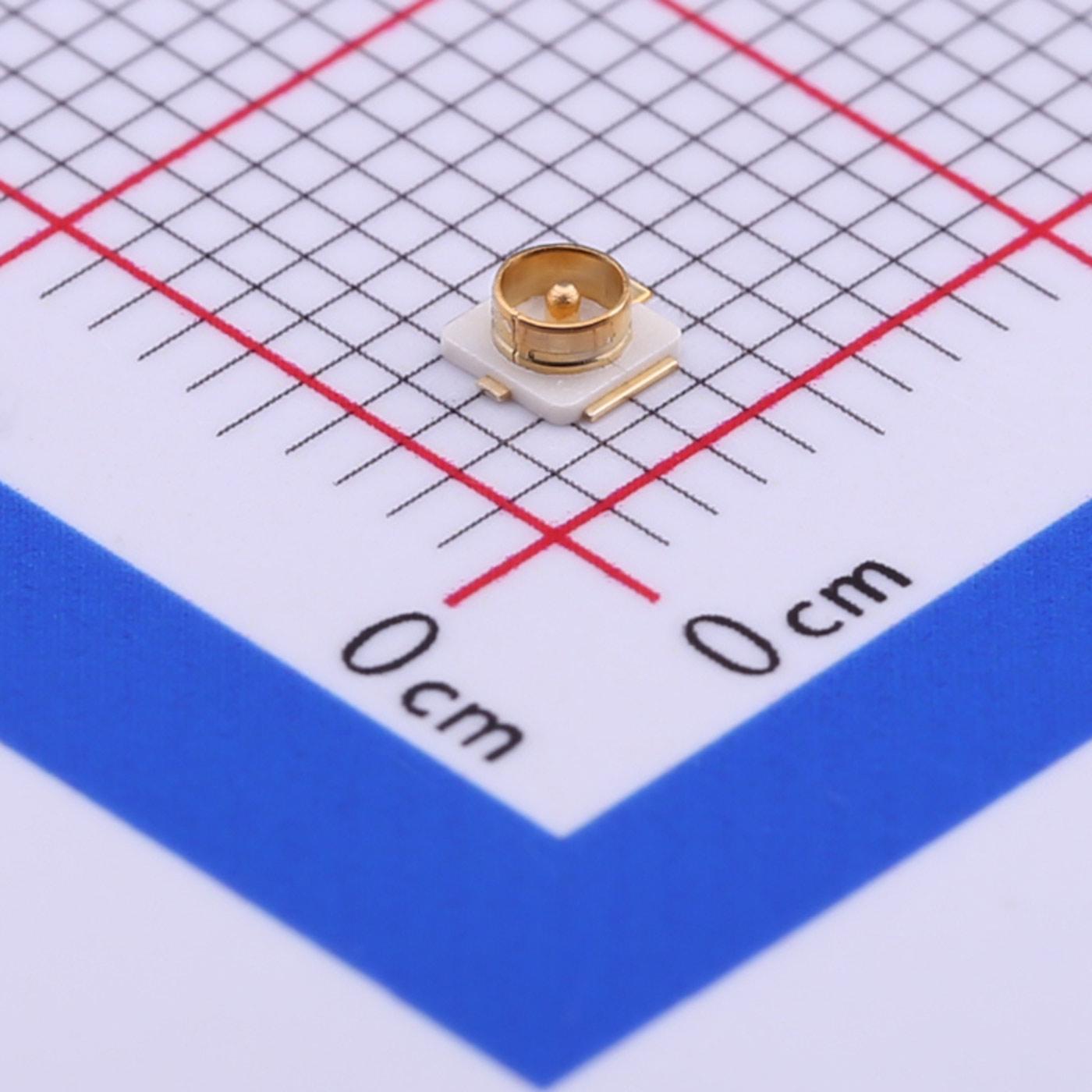

射频同轴一代IPEX板端贴片天线座子 IPEX/IPX接头 U.FL-R-SMT 射频同轴连接器 贴片天线座子
