设计一个电子温度计的PCB原理图需要包含多个核心模块，以下是一个典型方案的中文分块解析及关键设计要点：
一、核心模块组成
-
温度传感器
- 常用型号：DS18B20（数字输出）、NTC热敏电阻（模拟输出，需ADC）、LM35（模拟线性输出）
- 接口设计：
- 数字传感器：单总线协议（DS18B20），需加上拉电阻（4.7kΩ）。
- 模拟传感器：RC滤波电路（如100nF电容并联），减少ADC干扰。
-
微控制器（MCU）
- 推荐型号：STM32F103（低成本ARM）、ATmega328P（Arduino常用）、ESP32（带无线功能）
- 关键功能：
- 读取传感器数据（数字接口/ADC）
- 数据处理（如NTC查表法线性化）
- 驱动显示设备
-
电源管理
- 供电方案：
- 3V纽扣电池：直接供电（低功耗设计）
- USB 5V输入：加LDO稳压（如AMS1117-3.3，输出3.3V）
- 低功耗设计：
- 电源开关控制（MOSFET切断传感器供电）
- MCU休眠模式（唤醒周期采样）
- 供电方案：
-
显示单元
- 可选方案：
- OLED显示屏（I²C/SPI接口，低功耗）
- 段码LCD（需驱动芯片如HT1621）
- LED数码管（动态扫描，需限流电阻）
- 可选方案：
-
用户交互
- 按键电路：复位键、单位切换键（℃/℉）
- 蜂鸣器：超温报警（三极管驱动）
二、关键电路设计细节
-
ADC采样电路（NTC方案）
Vcc ──── [NTC] ────┬──── [10kΩ固定电阻] ─── GND │ ADC输入 └── [0.1μF电容] ── GND（滤波）- 采用分压电路，NTC与固定电阻比值计算温度。
-
抗干扰设计
- 传感器远离MCU高频区域
- 模拟地（AGND）与数字地（DGND）单点连接
- 电源入口加10μF钽电容 + 0.1μF陶瓷电容退耦
-
通信接口防护
- I²C/SPI总线预留ESD保护器件（如TVS二极管）
- 长导线连接DS18B20时，串联22Ω电阻抑制振铃
三、典型原理图片段
DS18B20数字传感器电路
VDD (3.3V)
│
▼
┌─┴─┐
DS18B20 DATA ────┤DQ ├───┬───── MCU_GPIO
│ │ │
└─┬─┘ └───── 4.7kΩ上拉电阻
│
GND NTC模拟传感器电路（STM32示例）
3.3V ── [NTC 10kΩ] ──── ADC_IN ──── STM32 PA0
│
[10kΩ]
│
GND 四、PCB布局建议
- 传感器隔离
- 使用延长线将传感器与PCB分离，避免主板发热影响精度。
- 电源层分割
- 模拟/数字电源用磁珠隔离，避免噪声耦合。
- 热设计
- LDO芯片添加散热过孔（如2x2阵列），NTC周围开窗减少热传导。
五、进阶优化方向
- 无线传输：添加蓝牙模块（HC-05/ESP32内置）实现手机数据同步
- 数据记录：外接SPI Flash存储历史数据
- 低功耗优化：
- 选用休眠电流<1μA的MCU（如TI MSP430）
- 传感器间歇供电（MOS管控制VCC）
设计工具提示：推荐使用KiCad或立创EDA绘制原理图，可复用开源库（如LCSC元件库）。
通过以上模块化设计，即可构建高精度、低功耗的电子温度计。实际开发中需根据成本/精度需求选择传感器方案，并严格验证ADC采样稳定性。
红外温度计和水银温度计哪个准
水银温度计更准一点。虽然市面上的温度计各种各样，而就红外温度计和水银温度计来比较，水银温度计的值更为准确一些，在临床上也是应用较为广泛的，常测部位为人体腋窝、口腔、肛门，而红外温度计测得的体温会比稍微高一些，存在一定的误差，其误差值在0.5左右，所以在正常情况下，建议使用水银温度计测量。
2020-02-28 11:01:33
电子温度计电路图分享
电子温度计是一种利用电子技术测量温度的仪器，它可以测量热电信号、电阻信号、红外线信号等多种形式的热量转换成的信号。电子温度计的工作原理是基于物质对温度的反应，即当物体的温度发生变化时，其物理属性
2024-02-07 16:51:00
语音芯片对温度计的作用
器的总称。根据所用测温物质的不同和测温范围的不同，有煤油温度计、酒精温度计、水银温度计、气体温度计、电阻温度计、温差电偶温度计、辐射温度计和光测温度计、电子温度计等。我们常常用的温度计是水银温度计，水银温度计的
2021-11-02 14:49:02
绘制数显温度计电路图及PCB设计方法，有什么注意事项？
绘制数显温度计电路图及PCB设计方法，有什么注意事项？PCB图的打印、转印与敷铜板的腐蚀加工与问题
h1654155701.3956
2021-04-23 07:01:47

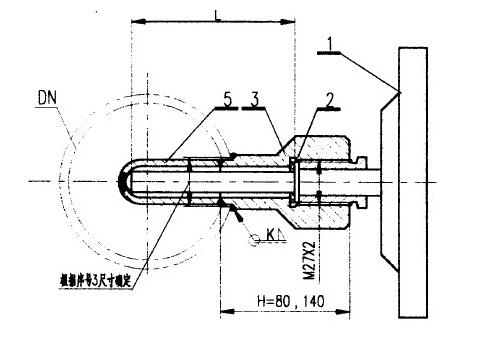

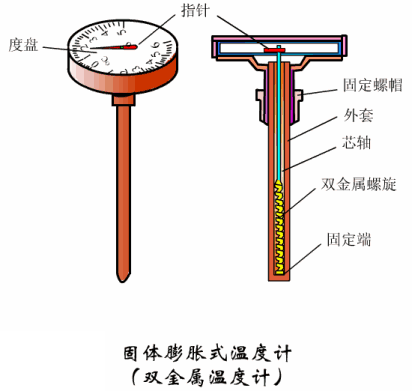

检定双金属温度计的条件_双金属温度计检定规程
双金属温度计，又叫全不锈钢温度计、指针式温度计、管道温度计、暖通温度计、工业温度计。主要应用于工业、石油、化工、供热系统、暖通系统、管道、发电厂、船用等。使用双金属时要注意清理和检查，定期检测其测量值。那么检定双金属温度计的条件是什么呢？
2020-02-29 10:15:58
数字温度计准不准
数字温度计还算是比较准的，误差≤0.5%，数字温度计已经慢慢取代传统的水银温度计，因为数字温度计使用非常简便。数字温度计是一种精度高、稳定性好、使用性能强的温度测试器，数字温度计有手持式、盘装式及医用的等等，在使用数字温度计的时候也需要注意消毒，以免细菌滋生。
2020-02-28 10:33:10
温度计使用注意事项 温度计与湿度计的区别
一、温度计使用注意事项 温度计是一种用于测量物体温度的仪器，广泛应用于日常生活、工业生产、科学研究等领域。在使用温度计时，为了确保测量结果的准确性和安全性，需要注意以下事项： 选择合适的温度计
2025-02-01 17:13:00
探针式电子温度计用来测量什么的温度
探针式电子温度计是一种高精度的温度测量工具，广泛应用于各种工业、医疗、科研和日常生活中，以确保温度的精确控制和监测。这种温度计通过一个或多个探针来接触被测物体，从而测量其表面或内部的温度。 1.
2024-09-07 10:53:21
水银温度计的使用说明
水银温度计是膨胀式温度计的一种，它只能作为就地监督的仪表。用它来测量温度，不仅比较简单直观，而且还可以避免外部远传温度计的误差。水银的凝固点是：-39℃，沸点是：356.7℃，所以，大多数用水银温度计来测量-39°C—357°C以内范围的温度。
2020-03-26 11:30:35

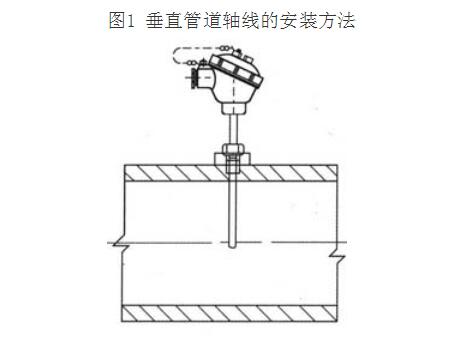

标准铂电阻温度计结构和原理

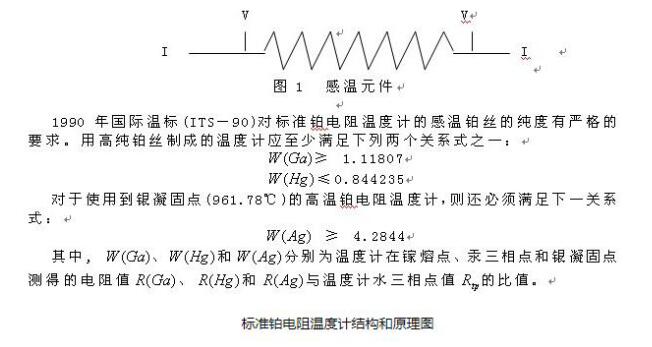

标准铂电阻温度计（以下简称温度计）是根据金属铂的电阻随温度变化的规律来测量温度的。温度计的感温元件是由高纯铂丝以无应力结构绕制而成的四端电阻器，如图1所示。当温度变化时感温铂丝能自由膨胀和收缩。通过测量温度计感温元件的电阻，利用温标的内插公式，计算获得相应的温度值。
