安规上pcb L N之间距离要求

在安规标准中，PCB上L（火线）和N（零线）导线（走线、焊盘、铜箔）之间的最小距离要求主要取决于以下几个核心因素：

适用标准： 您的产品销往哪个市场（如欧盟、美国、中国等）以及产品类型（如ITE设备、家用电器、灯具等）决定了适用的具体安规标准（如IEC/EN 62368-1, IEC/EN 60335-1, UL 60950-1/UL 62368-1, GB 4943.1等）。
工作电压： L和N之间的最高有效值电压（RMS）或峰值电压是关键参数。通常指的是电网电压（如220V AC RMS, 230V AC RMS）或其整流滤波后的直流电压（峰值可达325V DC或更高）。
绝缘类型： L和N之间通常要求基本绝缘。
污染等级： PCB所在环境的污染程度（如清洁、普通、有导电粉尘或凝露等）。大多数通用电子产品默认按污染等级2设计。
测量类型：
- 电气间隙： 空气中两个导电部件之间的最短空间直线距离。
- 爬电距离： 沿绝缘材料表面两个导电部件之间的最短路径距离。爬电距离要求通常大于或等于电气间隙要求，特别是在有污染的情况下。

对于常见的230V RMS (50Hz/60Hz) 交流电源输入的消费电子产品（如电源适配器、家电控制板等），遵循IEC/EN 62368-1或类似标准，在污染等级2下，L和N之间基本绝缘的最小距离要求通常为：

电气间隙： ≥ 1.5 mm
- 这是考虑瞬态过电压（如雷击浪涌）后要求的最小空气距离。
爬电距离： ≥ 2.5 mm
- 这是考虑到可能的污染（灰尘、湿气）在PCB表面可能形成漏电路径，需要更长的沿面距离来保证安全性。

重要提示和注意事项：

这不是绝对数值： 上面给出的1.5mm/2.5mm是非常常见的要求，但必须根据您产品的具体最高工作电压（额定电压+容差）、瞬态过电压等级（通常由供电网决定）、污染等级以及所依据的安规标准中的具体表格来确定精确值。标准中有详细的电压-距离对应表格（例如IEC 62368-1中的表19和表20）。
峰值电压更重要： 对于整流滤波后的直流母线电压（如给开关电源初级电容充电的电压），其峰值电压（≈ √2 * AC RMS）才是计算距离的基础。例如230V AC RMS的峰值约为325V。

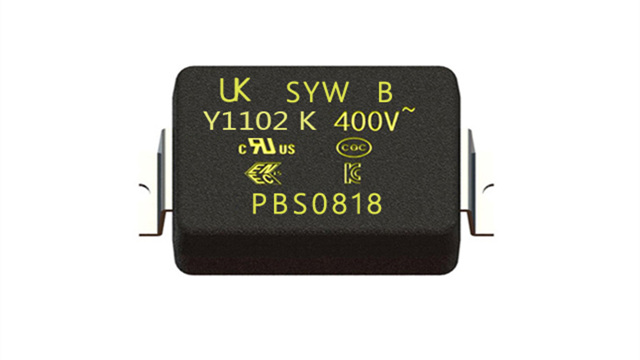

元件引脚间距： 跨接在L-N之间的元器件（如X电容、压敏电阻、保险丝），其自身的引脚间距也必须满足安规要求。不能仅靠PCB布线来满足间距要求。
开槽（Slot）： 如果PCB上的L和N走线需要在小于爬电距离要求的情况下靠近（例如空间受限），可以在它们之间开一个宽度≥1mm的槽（槽的长度要足够）。这个槽可以将爬电路径强行拉长到槽的两侧，从而满足要求（称为槽爬电距离）。电气间隙则始终是空间最短距离。
认证要求： 最终产品需要通过安规认证（如CE、UL、CCC等）。认证机构会根据具体标准和产品设计进行严格审查和测试（耐压测试Hi-Pot Test是验证绝缘强度的重要环节，距离不足会导致耐压测试失败或击穿）。
安全裕量： 工程师在设计时通常会留有一定的安全裕量（如增加0.2-0.5mm），以应对制造公差、板材翘曲、组装误差等。

总结：

对于设计230V交流输入的PCB，L和N之间最基本的绝缘间距要求通常是电气间隙≥1.5mm，爬电距离≥2.5mm（污染等级2下）。但这只是通用参考起点。 务必查阅产品对应的具体安规标准（尤其是IEC/EN 62368-1或您产品适用的标准）中的详细表格，并根据产品的实际最高工作电压、过电压类别和污染等级来确定最终的、具有法律效力的最小间距要求。强烈建议咨询专业的安规工程师或查阅完整的标准文档。
