PCB定子电机是一种颠覆传统电机结构的创新设计，其核心原理在于用印刷电路板（PCB）替代传统电机的缠绕铜线定子绕组。以下是其工作原理的详细中文解释：
-
核心概念：替代绕组
- 传统电机：定子（静止部分）由硅钢片叠压成的铁芯和嵌入其中的绝缘铜线绕组组成。电流通过这些绕组产生旋转磁场。
- PCB定子电机：定子不再使用线绕铜线，而是将导电铜箔图案蚀刻在多层PCB板上，形成精确设计的平面电磁线圈（绕组）。这些PCB线圈层叠在一起，构成完整的定子组件。
-
PCB线圈如何工作（产生磁场）
- 电流路径： 当电机控制器向PCB定子的特定铜箔轨迹（即“线圈”）通入交变电流（通常是三相交流电）时，电流沿着预先设计好的路径流动。
- 安培环路定律： 根据安培环路定律，通电导体周围会产生磁场。PCB上精心设计的线圈图案（通常是螺旋形或其他优化形状）确保电流流过时，能在PCB平面内和垂直于PCB平面的方向上产生强且方向可控的磁场。多层PCB的设计允许叠加磁场，增强总磁场强度。
- 产生旋转磁场： 通过控制器按特定顺序和时序向PCB上的不同线圈相位（通常是U, V, W三相）通入电流，这些离散线圈产生的磁场会相互作用，在定子中心区域（气隙）合成一个宏观的、连续旋转的磁场。这与传统定子绕组产生旋转磁场的原理在本质上是一样的。
-
驱动转子旋转
- 转子组件： 电机的转子（旋转部分）通常由永磁体（如钕铁硼磁钢）构成。这些磁体被固定在转轴上，并放置在PCB定子产生的旋转磁场中心。
- 电磁感应与磁力： 根据法拉第电磁感应定律和磁极间的相互作用力（洛伦兹力）：
- 同步电机原理： PCB定子产生的旋转磁场会吸引和排斥转子上的永磁体磁极。
- 转矩产生： 磁场之间的这种吸引和排斥力产生切向力（转矩），迫使转子上的永磁体跟随定子的旋转磁场同步旋转。
- 能量转换： 控制器输入的电能通过PCB线圈转化为磁场能，磁场能再通过与永磁转子的相互作用转化为转子的机械动能（旋转）。
-
PCB定子的关键优势（为何工作原理独特且高效）
- 极致精度与一致性： 蚀刻工艺保证线圈形状、尺寸、位置精度极高，批次间一致性好，消除了人工绕线的误差和离散性。这使得磁场分布更均匀、更理想。
- 超低铜损： 线圈形状和电流路径经过高度优化（通常是分布式绕组），显著降低了交流电阻和涡流损耗（趋肤效应和邻近效应），尤其是在高速运行时效率更高。
- 高槽满率 & 低热阻： PCB的平面结构允许更紧凑的线圈设计，有效铜面积占比（槽满率）更高。同时，铜箔紧密贴在PCB基材（通常是导热良好的FR4或特殊材料）上，热量能更有效地传导到外部散热结构，散热性能优异。
- 极低电感： 平面绕组设计通常具有非常低的电感，这使得电机能够实现极高的电气频率（即极高的转速），同时对控制器的电流变化响应更快（di/dt大），有利于实现更精细的控制。
- 轻量化与薄型化： 省去了笨重的铁芯叠片（或使用极少的导磁材料），PCB本身很薄，使得电机轴向长度可以做得非常短（扁平或盘式结构），功率密度（功率/重量或功率/体积）极高。
- 制造自动化 & 可扩展性： 利用成熟的PCB制造和SMT焊接工艺，生产高度自动化，易于大规模量产，成本可控且可预测性高。设计更改只需修改Gerber文件，灵活性好。
-
总结原理流程：
- 控制器供电： 电机控制器向PCB定子的特定铜箔轨迹（线圈相位）提供精确控制的交变电流。
- 电流生磁： 电流流过PCB上的精密蚀刻线圈，根据安培定律产生精确可控的磁场。
- 合成旋转场： 通过多相电流的时序控制，多个PCB线圈产生的离散磁场在气隙中合成为宏观的旋转磁场。
- 磁驱转子： 旋转磁场与转子上的永磁体产生磁力（吸引和排斥），形成驱动转矩，迫使转子跟随磁场同步旋转。
- 能量输出： 电能 → PCB线圈磁场能 → 磁力 → 转子机械动能（旋转）。
简单来说：PCB定子电机就是用“印刷”在电路板上的铜线图案代替传统手工缠绕的铜线圈，通过向这些“印刷线圈”通入受控的电流来产生旋转磁场，进而高效地驱动永磁转子转动。其革命性在于利用PCB制造工艺实现了前所未有的绕组精度、效率和功率密度。
这种电机特别适用于对重量、体积、效率、转速和噪音有极高要求的场景，如无人机、精密伺服系统、电动交通工具（尤其是轮毂电机）、高速风机/泵、机器人关节等。
PCB板载轴向磁通电机的秘密
-关于PCB定子电机技术方案的揭秘-文字原创，素材来源：ECM、网络-本篇为知识星球节选，完整版报告与解读在知识星球发布-1500+最新电动汽车前瞻技术报告与解析已上传知识星球导语：PCB板载轴向磁
2025-08-03 10:22:23
从PCB电机市场，看激光脱漆与焊锡技术如何为漆包线“增智提效”
PCB电机（或称PCB定子电机）是一种将电机绕组直接集成在印刷电路板（PCB）上的创新技术，它本质上是轴向磁通电机的一种分支。其核心特征是使用PCB板替代了传统的铁芯和绕制铜线，带来了诸多结构优势
2026-02-06 15:08:45
长牛科技空压机电机定子测试系统
2023-03-27 13:30:47
电机定子有哪些测试方法
电机定子是电机的重要组成部分，其质量的好坏直接决定着电机的性能和寿命。因此，在电机生产和维修中，对电机定子性能进行测试就显得非常必要。下面介绍几种常规的测试方法。 一、直流电阻测试法 直流电阻测试法
2023-06-16 16:24:28
电机定子灌封胶：选择、应用与效果
电机定子灌封胶：选择、应用与效果 电机定子灌封胶是一种用于电机定子绕组和定子槽之间的胶粘剂，用于固定绕组并保护电机定子的一种材料。本文将介绍如何选择合适的电机定子灌封胶、其应用方法以及使用后的效果
2024-01-18 11:30:13
长牛科技新能源汽车电机定子测试系统
2023-03-27 13:31:57
电机定子槽满率是否越高越好？
电机定子槽满率是否越高越好？ 电机定子槽满率指的是定子槽中绕组占据的比例。在设计电机时，定子槽满率的高低会直接影响电机的性能，但并不意味着越高越好。本文将从不同角度分析电机定子槽满率的意义和影响因素
2023-12-25 11:47:20

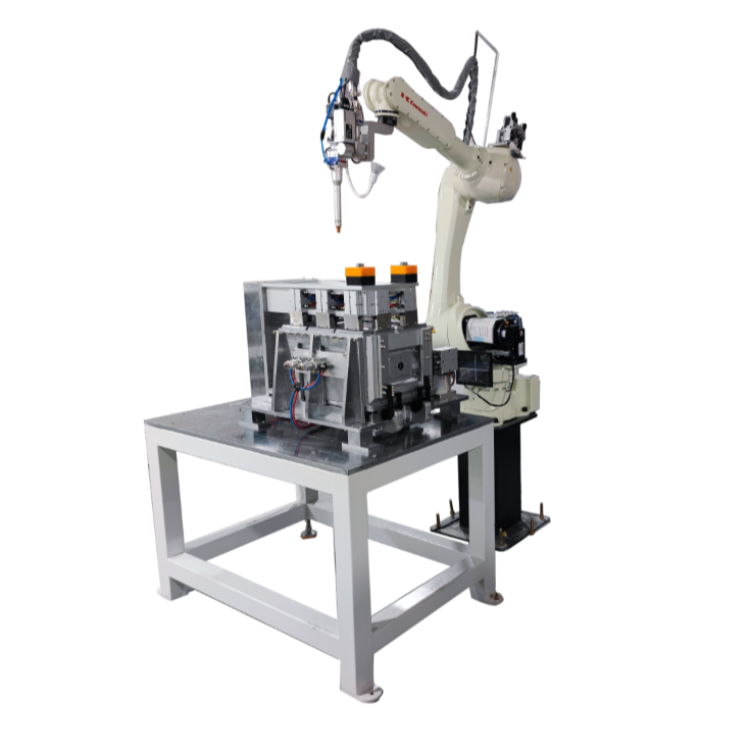

2000W连续光纤电机定子激光焊接机
2026-01-07 09:34:47
【资料分享】步进电机基础（2.1）- 定子相数的分类、结构、原理
步进电机基础（2.1）- 定子相数的分类、结构、原理定子相数的分类、结构、原理1. 决定步距角的因素2. 单相步进电机3. 两相步进电机4.三相步进电机5. 四相步进电机6. 五相步进电机7. 相数
维生素B2
2021-06-30 07:09:42
单相电机两个绕组都在定子上吗
单相电机的两个绕组，即起动线圈（或称为辅助绕组、副绕组）和运行线圈（或称为主绕组），都位于定子上 。这两个绕组在电机中起着关键作用，共同协作以产生旋转磁场，从而使电机能够运转。 单相电机通常由一个
2024-09-03 15:10:46
电机定子元件恒温恒湿试验箱
2023-10-27 14:37:14
长牛科技曳引机电机定子测试系统
2023-03-27 13:29:36
定子与转子气隙对电机温度有何影响？
电机的定子与转子气隙是保证电机机械旋转的要素之一，并决定着电机的部分性能参数，如起动电流及起动转矩等;同时，电机运行过程中转子发出的热量也会通过定转子气隙在径向或轴向传导。 从电机定子与转子的物理
2021-04-01 13:55:04

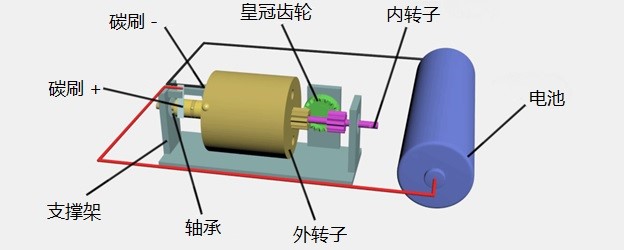

双扭矩电机(无定子电机)：在相同电流下输出双倍扭矩
传统电机采用的转子和定子结构，其中定子固定，转子不固定并作为输出轴，双扭矩电机采取了不固定电机定子和转子的双输出结构。
2026-02-14 17:53:29
电机定子与壳体过盈配合的噪声分析
驱动电机是纯电动汽车的动力核心，当电机出现故障时其振动噪声会加剧，将严重影响整车舒适性。电机定子与壳体多采用过盈配合连接，过盈配合对电机壳体强度影响很小，且具有结构简单、对中性好、可承受较大轴向力
2022-12-07 15:13:33
驱动电机定子绕组技术解析
定子绕组是新能源车用驱动电机的动力心脏，通常指由多个线圈或者线圈组通过不同的绕制方式构成的对称电路连接回路。由联合电子自主开发的分离式驱动电机定子绕组。在驱动工况下，当外部的电能通过高压线束连接
2023-07-27 10:46:42
导热凝胶在永磁同步电机定子散热中的应用
永磁同步电机定子散热选择GLPOLY导热凝胶。其实GLPOLY导热绝缘片在电机IGBT模块散热上的应用已经是轻车熟路了，但是对于永磁同步电机定子散热也能同样的用导热绝缘片导热来解决热问题吗?小编有幸
2022-03-18 13:29:02
详解高速电机的定子绕组技术
定子绕组是提高电机效率（efficiency）、寿命（lifetime）、体积（volume）和成本的关键因素。因此，要满足交通电气化的挑战性，选择合适的绕组技术和适当的设计是必须的。本文讨论并对比用于电驱动的高速电机（high speed electrical machines）的定子绕组技术。
2023-12-28 16:59:44

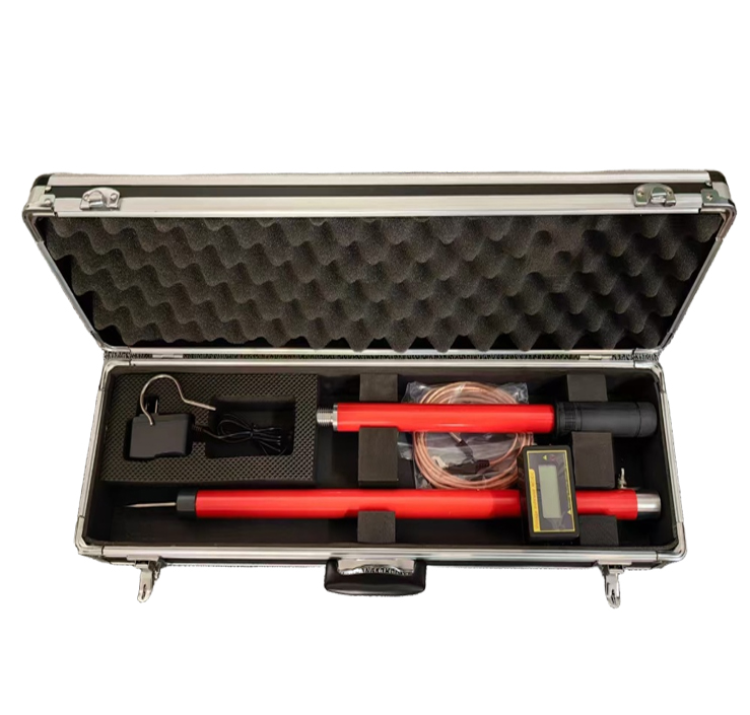

DSFC-2发电机定子线圈端部表面电位测试仪
2025-03-31 15:45:26
无刷电机定子如何产生一个旋转磁场
无刷电机定子产生一个旋转磁场，要满足以下条件：1.定子必须有产生均匀旋转的磁场线圈2.把直流电转换成按一定规律分配给定子相应线圈电能的电源分配装置
江苏惠斯通机电
2020-04-16 06:26:34

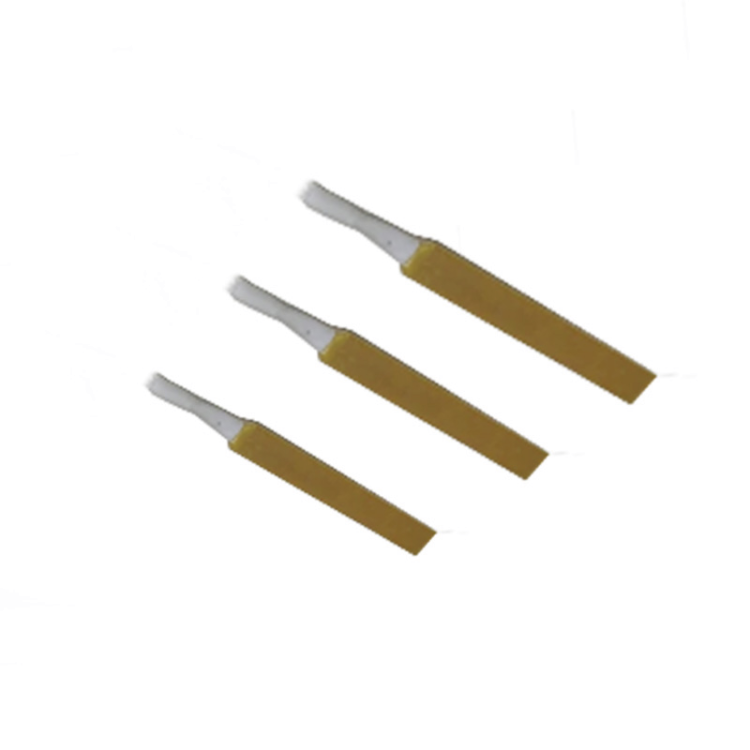

国科RF发电机定子测温传感器
