在PCB（印刷电路板）上打孔，通常称为“钻孔”，是制造PCB的关键步骤之一，用于形成元件引脚孔（通孔插装元件）、安装孔、定位孔以及连接不同层导线的过孔（Via）。以下是几种常见的PCB钻孔方法：
-
机械钻孔 (机械钻床 - 最常用):
- 工具: 使用高速精密钻床（如PCB专用数控钻床）、微型钻头（通常由碳化钨或钻石制成）。
- 过程:
- 设计: PCB设计软件生成钻孔文件（通常是Excellon格式），包含所有孔的坐标、孔径等信息。
- 定位: 将覆铜基板（通常是覆铜箔层压板，如FR-4）固定在钻床工作台上，并通过光学或机械方式精确定位原点。
- 钻孔: 数控程序驱动钻头高速旋转（转速通常在数万至十几万转/分钟），以设定的进给速度（速度较慢，避免过热或撕裂材料）移动到每个坐标点进行钻孔。钻头直径根据所需孔径选择。
- 优点: 精度高、效率高（批量生产）、成本相对较低（标准工艺）。
- 缺点:
- 孔越小（<0.2mm）、板越厚、材料越硬（如高TG FR-4、金属基板），钻孔难度越大，钻头越易断。
- 会产生粉尘（需要吸尘）和毛刺（需要后处理去毛刺）。
- 适用: 绝大多数通孔（元件孔、安装孔、大部分过孔）、较大直径的孔。
-
手动钻孔 (适合原型、少量、大孔):
- 工具: 微型台钻/手电钻、合适尺寸的钻头（PCB专用钻头或麻花钻）、中心冲、夹具。
- 过程:
- 定位: 在需要钻孔的位置用中心冲轻轻敲击出一个小凹坑（非常重要），防止钻头打滑。
- 固定: 用夹具（如台钳或专用PCB夹具）将PCB牢牢固定在工作台上。
- 钻孔: 将钻头对准凹坑，保持钻头垂直于板面，启动钻机，施加稳定但轻柔的压力进行钻孔。转速尽量高（使用调速钻机），进给速度要慢。
- 优点: 设备简单，成本低，适合DIY、打样或修改单个孔。
- 缺点: 精度低（易钻歪）、效率低、操作不当易断钻头或损坏板子、只适合较大孔径（通常>1mm）和较少量孔。
- 注意事项:
- 必须戴护目镜！
- 一定要先用中心冲定位！
- 确保PCB稳固夹紧！
- 选择锋利的钻头。
- 低速进给，高速旋转。
- 对于小孔（<1mm）极其困难且风险高。
-
激光钻孔 (用于微小孔、高密度互连):
- 工具: 高功率激光器（通常是CO₂激光器用于烧蚀外层介质，UV激光器/皮秒/飞秒激光器用于烧蚀铜和更精密钻孔）。
- 过程: 激光束聚焦在PCB表面，通过高能量瞬间烧蚀汽化材料形成孔洞。可以钻出非常小的孔（<0.1mm），并且可以实现盲孔、埋孔等结构。
- 优点:
- 可钻极小孔径。
- 无物理接触，无机械应力。
- 钻孔速度快（对微小孔而言）。
- 可实现复杂孔型（理论上）。
- 缺点:
- 设备极其昂贵。
- 烧蚀区域可能产生碳化或热影响区，影响镀铜可靠性（特别是机械钻盲孔）。
- 对于厚铜或厚板穿透能力有限。
- 运营成本高。
- 适用: 高密度互连板中的微小过孔（HDI）、盲孔、埋孔。
-
冲孔 (用于特定形状、大批量简单孔):
- 工具: 冲床、定制模具（冲头和凹模）。
- 过程: 模具对准PCB位置，冲床瞬间施加巨大压力，将材料冲裁下来形成孔。
- 优点: 速度极快，适合大批量单一形状孔（如大批量的简单安装孔）。
- 缺点:
- 模具成本高，只适合大批量生产。
- 孔边缘可能有微裂纹或毛刺。
- 严重依赖基材韧性，FR-4等脆性材料容易崩裂。
- 只能用于板边缘或特定位置，不能用于密集区域。
- 最小孔径受限。
- 适用: 大批量生产中简单的圆形安装孔、定位孔或外形切割。
总结与建议：
- 对于绝大多数PCB制造（无论是工厂还是DIY打样），机械钻孔（数控钻床）是绝对主流和最可靠的方法。
- 对于个人爱好者制作少量原型或修改现有板子上的大孔（>1mm），手动钻孔是可行的，但务必注意安全（护目镜！）和操作要点（固定、定位、高转速低进给）。
- 激光钻孔是高端HDI板制造的关键技术，个人和普通工厂难以企及。
- 冲孔应用范围相对狭窄，主要用于大批量简单孔的加工。
关键步骤要点回顾（尤其对机械/手动钻）：
- 精确设计: CAM工程师确保钻孔文件准确无误。
- 稳固固定: PCB必须牢牢夹紧，防止振动移位。
- 精确定位: 确保钻头起始点（X, Y坐标）准确无误。
- 合适钻头: 根据孔径和材料选择正确材质和尺寸的锋利钻头。
- 高速旋转: 钻头转速要足够高（数万转/分）。
- 慢速进给: 钻头下压速度要慢而稳定。
- 排屑与冷却: 自动钻床通常有气冷或吸尘；手动钻需间歇退出清理碎屑。
- 去毛刺: 钻孔后孔壁会产生毛刺或铜刺，必须通过后处理（如磨刷、等离子体处理、化学去毛刺等）去除，否则影响电镀和元件插入。
选择哪种方法取决于你的具体需求（孔的大小、精度、数量、成本、是否批量生产）。工厂生产默认都是数控机械钻孔结合可能的激光钻微小孔。个人制作则主要考虑手动钻大孔或利用PCB打样服务。
AD中怎么将pcb板打孔
在AD中将PCB板打孔是实现自定义电路布局的一个重要步骤。本文将为您详尽、详实、细致地介绍在AD软件中如何进行PCB板打孔的操作，并提供一些实用的技巧和注意事项。本文将从以下几个方面进行介绍
2023-12-18 16:54:58
PCB板打孔，用高速打孔机系统好吗？
线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。PCB电路板生产过程中需要经过打孔的工序，现有的PCB电路板打孔装置打孔时直接作用于电路板，会对PCB电路板造成一定损伤，导致打孔
四元数视觉
2020-09-16 11:35:07

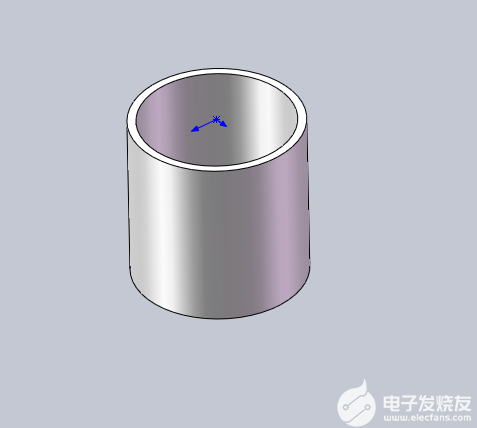

SolidWorks如何在圆柱零件上打孔？异型开孔教程！
SolidWorks如何在轴/圆柱/螺纹上快速打孔？SolidWorks绘制的零件模型需要开孔，应该怎么操作？
2021-11-17 16:51:47
PCB设计中，BGA焊盘上可以打孔吗？
PCB设计中，BGA焊盘上可以打孔吗？ 在PCB（印刷电路板）设计中，BGA（球栅阵列）焊盘上是可以打孔的。然而，在决定是否将BGA焊盘打孔时需要考虑一些因素，这些因素包括BGA焊盘的结构、信号
2024-01-18 11:21:48
高功率紫外激光器用在PCB铜覆板打孔二维码，无毛刺
`高功率紫外激光器用在PCB铜覆板打孔二维码，无毛刺355nm紫外激光器打孔PCB铜覆板，避免烧焦或变形在PCB铜覆板上打二维码，你需用到它：紫外激光器 对于各种不同作用、形式的PCB、FPC材料
rfhlaser100
2021-07-07 08:43:56
PCB板上的字母数字是什么意思?
一站式PCBA智造厂家今天为大家讲讲pcb板上丝印字母的含义是什么？PCB板上丝印字母的含义。在PCB板上，有很多的丝印字母，如R107、C118、Q102、D202等。这些字母表示什么意思你知道吗
2023-09-21 09:16:52
PCB级电流传感器 可焊接在PCB电路板上
2021-11-10 14:23:46
pcb电路板上的那些字母是什么意思
pcb板有很多丝印字母，每一个字母都是电子元器件的简称，而在字母后面的那些数字也都是有不同含义的。那么pcb板电子元器件代号你知道多少呢？本来捷多邦小编就和大家说说pcb板上的那些电子元件符号代表的含义。
2023-09-20 10:14:58

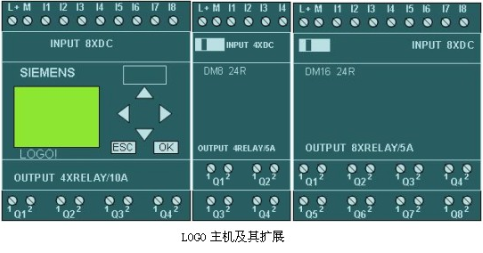

西门子LOGO可编程序控制器实现PS板打孔机控制系统的设计
