好的，PCBA（印制电路板组件）上锡球的判定标准主要依据行业广泛认可的IPC标准，特别是 IPC-A-610（电子组件的可接受性） 和与之配套的 IPC-J-STD-001（焊接的电气和电子组件要求）。
以下是PCBA板上锡球的主要判定标准（中文版）：
-
尺寸限制：
- 最主要的判定标准是锡球的最大直径。
- 关键要求： 任何单个锡球的最大直径不得超过0.13毫米（或0.005英寸）。
- 这是最基本、最核心的尺寸要求。超过此尺寸的锡球通常被认为不可接受，尤其是在特定区域内。
-
位置限制：
- 锡球的位置至关重要，因为它决定了其潜在危害性（主要是短路风险）。
- 危险区域：
- 导体之间/相邻焊盘之间： 这是绝对禁止的区域。任何尺寸的锡球位于两个导电特征（如导体走线、焊盘、元件端子）之间，都可能引起短路，是严重缺陷（缺陷条件1），必须拒收。
- 元件体下方： 元件本体（尤其是片式元件如电阻、电容、IC）下方存在锡球，可能造成元件浮高、虚焊或潜在的机械应力/短路风险。通常判定为缺陷。
- 导电性粘合剂或敷形涂层下方： 锡球被覆盖在这些材料下方，难以检测且风险未知，通常不可接受。
- 非危险区域：
- 位于空白基板区域（无导体、无元件、无焊盘）且大小合格（≤0.13mm）的锡球通常是可接受的（目标条件）。
- 位于焊点轮廓边缘附近或非导电性敷形涂层表面的小锡球（≤0.13mm），如果它们被固定住且不会移动，也可能是可接受的，但数量需符合下一项要求。
-
数量限制：
- 即使在非危险区域，锡球的数量也必须加以控制。
- 标准规定：在每600平方毫米（约1平方英寸） 的板面区域内，合格尺寸（≤0.13mm）的锡球数量不得超过5个。
- 超过这个数量限制，即使都在非危险区域且尺寸合格，也被视为缺陷。
-
豁免情况：
- 倒装芯片（Flip Chip）底部锡球： 回流焊后，在倒装芯片（包括CSP、BGA底部的锡球）下方形成的微小锡球（有时称为“卫星球”），如果它们是回流焊接工艺固有的、不可避免的产物，且不会导致最小电气间隙的减小或引起机械问题（如使芯片浮高），则通常是可接受的（工艺警示或目标条件）。IPC-A-610有专门章节（通常在8.2.13左右）描述FC/BGA底部锡球的判定标准。核心是它们不能桥接焊点（短路），不能影响元件共面性/焊接，且尺寸通常远小于0.13mm。
-
未固定残留物 vs. 锡球：
- 需要区分松散的助焊剂残留物和固态的焊锡球。判定标准只针对固态的焊锡球。
- 松散的、粉末状的或松香状的残留物，即使有颜色或反光，只要不是由焊锡形成的固态球体，就不被视为锡球缺陷。它们通常属于清洁度问题，有单独的判定标准。
总结关键判定点：
- 最大尺寸： ≤ 0.13mm (0.005英寸)。
- 位置禁区（绝对拒收）：
- 在导体/焊盘之间（任何尺寸）。
- 在元件体下方（通常拒收）。
- 位置可接受区（有条件）：
- 空白基板区域（≤0.13mm）。
- 焊点轮廓附近/非导电涂层上（≤0.13mm且固定）。
- 数量限制： ≤ 5个（≤0.13mm）/ 600 mm² (1 in²) 在可接受区域。
- 豁免： FC/BGA底部工艺固有的微小锡球（满足特定条件）。
- 非锡球： 松散的助焊剂残留不算锡球。
重要提示：
- 标准版本： 务必参考你所遵循的具体版本的IPC-A-610（如H版、J版）和J-STD-001。细微要求可能随版本更新略有调整。
- 工艺控制： 尽管有判定标准，更重要的是通过优化工艺（锡膏印刷、回流曲线、钢网设计、材料选择）来预防锡球的产生。
- 检验方法： 判定需要使用适当的放大设备（如显微镜）进行测量和观察。
在实际操作中，应严格按照所采用的IPC标准最新版本中的详细图文说明进行判定。
PCBA加工锡珠可接收标准_PCBA加工锡珠拒收标准
PCBA外观检验标准是电子产品验收的一个最基本的标准，PCBA加工对PCBA板上的锡珠大小有要求。根据不同的产品以及客户的要求不同，对锡珠的可接受要求还会有不同，一般是在国标的基础上，再结合客户的要求来决定标准。
2020-06-16 09:58:34
PCBA表面锡珠可接受标准
一站式PCBA智造厂家今天为大家讲讲PCBA加工锡珠一般不超过多大?PCBA加工锡珠的接收标准。PCBA外观检验标准是电子产品验收的一个最基本的标准，PCBA加工对PCBA板上的锡珠大小有要求。根据
2023-05-08 10:12:15
PCBA代工代料加工过程中，影响PCBA透锡的因素
根据IPC标准，通孔焊点的pcba透锡要求一般在75%以上就可以了，也就是说焊接的对面板面外观检验透锡标准是不低于孔径高度（板厚）的75%，pcba透锡在75%-100%都是合适。而镀通孔连接到散热层或起散热作用的导热层，pcba透锡则要求50%以上。 二、影响pcba透锡的因素 pcb
2020-06-16 16:14:29
如何判断PCB板是否变形？PCB板变形的判定标准、成因及测量方法
、立碑、偏移等异常，那么，如何判断 PCB 板是否变形？PCB 板变形的危害，又有哪些呢？ PCB 板变形的判定标准、成因及测量方法 业内通常会用平整度，来对于 PCB 板的变形问题来进行一个衡量，而平整度，主要由两种特性确定，即：弓曲
2022-05-27 14:40:15
影响PCBA代工代料透锡的因素
在PCBA代工代料加工过程中，PCBA透锡的选择是非常重要的。在通孔插件工艺中，PCB板透锡不好，容易造成虚焊、锡裂甚至掉件等问题。
2021-08-06 18:40:03
PCBA加工透锡一般会受到哪些因素的影响
IPC标准，通孔焊点的pcba透锡要求一般在75%以上就可以了，也就是说焊接的对面板面外观检验透锡标准是不低于孔径高度（板厚）的75%，pcba透锡在75%-100%都是合适。而镀通孔连接到散热层或起散热作用的导热层，pcba透锡则要求50%以上。 二、影响pcba透锡的因素 pcba透锡主
2020-06-02 17:35:25

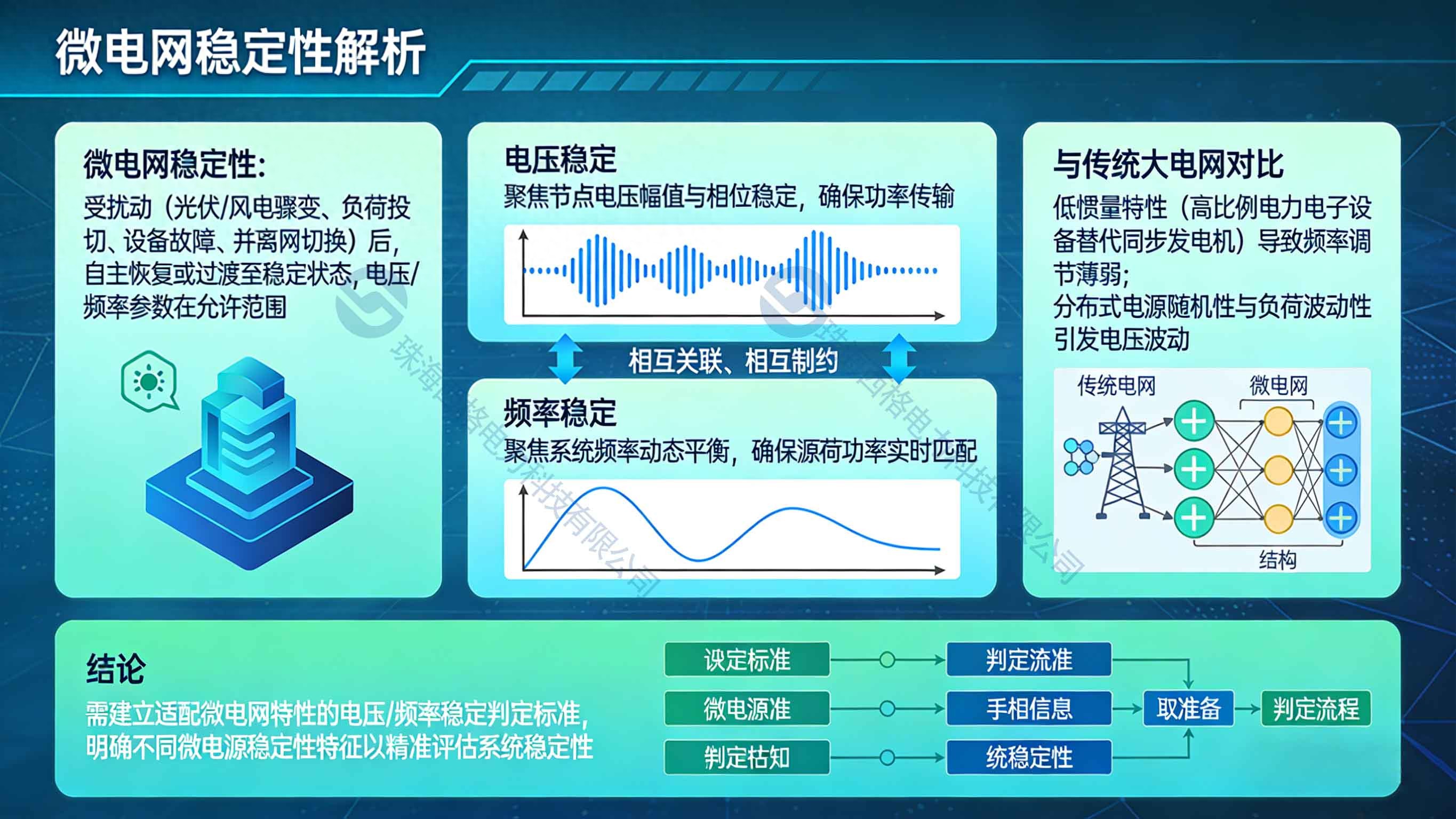

微电网稳定性分析：电压、频率稳定的核心判定标准
本文将系统梳理微电网电压稳定与频率稳定的核心内涵，拆解二者的核心判定标准、判定方法，分析影响稳定性的关键因素，重点探讨不同类型微电源对微电网稳定性的影响，为微电网稳定性分析与工程应用提供全面的理论与实践参考。
2026-03-17 15:08:54
pcba代工代料生产过程中透锡需要注意的事项
要求 根据IPC标准，通孔焊点的pcba透锡要求一般在75%以上就可以了，也就是说焊接的对面板面外观检验透锡标准是不低于孔径高度（板厚）的75%，pcba透锡在75%-100%都是合适。而镀通孔连接到散热层或起散热作用的导热层，pcba透锡则要求50%以上。 二、影响pcba透锡的
2020-06-16 15:13:32
分享：你的 PCB 板变形了吗？这个判定标准告诉你
、立碑、偏移等异常，那么，如何判断 PCB 板是否变形？PCB 板变形的危害，又有哪些呢？PCB 板变形的判定标准、成因及测量方法业内通常会用平整度，来对于 PCB 板的变形问题来进行一个衡量，而平整度
jf_32813774
2022-05-27 15:37:45
新能源氢燃料电池系数据存储PCBA芯片BGA锡球底部填充保护用胶应用
新能源氢燃料电池系数据存储PCBA芯片BGA锡球底部填充保护用胶应用由汉思新材料提供客户公司专注于电子线路板组装PCBA和电子线路板防水镀膜研发加工制造服务。产品包括新能源氢燃料电池和发动机控制系统
2023-08-11 16:00:08
PCBA打样上锡不饱满的常见原因
一站式PCBA智造厂家今天为大家讲讲PCBA加工中上锡饱满是什么原因?PCBA打样上锡不饱满的原因。PCBA打样过程中，焊点上锡不饱满会对电路板的使用性能以及外形美观度有影响。接下来深圳SMT贴片厂
2023-03-30 10:03:38
激光锡球喷射焊接机的工艺介绍
锡球多用于电路板的加工生产，但是，常用的焊锡球由于助焊剂与金属在融合过程中不均匀，容易造成金属溶液飞溅，造成产品短路，对产品品质的稳定性产生不好的影响。为此，深圳紫宸激光提供了一种激光锡球喷射焊接
2023-11-03 14:13:56
波峰焊出现锡球
波峰焊中常常出现锡球，主要原因有两方面：第一，由于焊接印制板时，印制板上的通孔附近的水分受热而变成蒸汽。如果孔壁金属镀层较薄或有空隙，水汽就会通过孔壁排除，如果孔内有焊料，当焊料凝固时水汽就会在焊料
qwe048
2019-07-04 04:36:13
PCBA板的清洗标准及方法
在SMT贴片加工过程中，锡膏和助焊剂会产生残留物质，残留物中包含有有机酸和可分解的电离子，其中有机酸具有腐蚀作用，电离子残留在焊盘还会引起短路，而且这些残留物在PCBA板上是非常脏的，而且不符合顾客对产品清洁度的要求。所以，对PCBA板进行清洗是非常有必要的。
2024-01-17 10:01:23
PCBA加工中如何控制好锡膏印刷？
分组成。下面跟着深圳佳金源锡膏厂家一起了解一下：一、钢网钢网的开具必须依据PCBA板上电子元器件的布局进行适当的放大或缩小，以确定焊盘的上锡膏量，从而达到最好的焊锡效果。
2024-09-21 16:03:27
波峰焊产生锡球的原因
波峰焊中常常出现锡球，主要原因有两方面： 2、由于波峰焊焊接印制板时，印制板上的通孔附近的水分受热而变成蒸汽。如果孔壁金属镀层较薄或有空隙，水汽就会通过孔壁排除，如果孔内有焊料，当焊料凝固时水
晋力达电子
2020-06-27 16:01:05
汽车电子PCBA加工中影响焊点透锡率的因素
汽车电子PCBA加工中影响焊点透锡率的因素 在汽车电子PCBA加工中，焊点透锡率是衡量焊接质量的核心指标之一。透锡率不足会导致虚焊、漏焊、掉件等隐患，直接影响电路板的电气性能和可靠性。根据IPC
2026-01-26 19:09:24
常见PCBA锡膏焊接不良现象有哪些？
在PCBA锡膏焊接过程中，由于焊接材料、工艺、人员等因素的影响，会导致PCBA焊接不良的现象，下面由深圳佳金源锡膏厂家介绍—下常见的PCBA焊接不良现象：1、PCBA板面残留物过多PCBA板子残留物
2024-10-12 15:42:16
如何利用BGA芯片激光锡球进行植锡
随着手机越来越高级， 内部的集成程度也越来越高，而且现在的手机中几乎都采用了球栅阵列封装模块，也就是我们通常所说的BGA。这种模块是以贴片形式焊接在主板上的。BGA模块利用封装的整个底部来与电路板连接。不是通过管脚焊接，而是利用激光焊锡球来焊接。而BGA芯片激光锡球焊过程是如何植锡？
2020-12-21 14:22:28
PCBA焊点锡裂是什么原因？
一站式PCBA智造厂家今天为大家讲讲有翅金属弹片直焊电路板锡裂或翅膀断裂是什么原因？。接下来为大家介绍有翅金属弹片直焊电路板锡裂或翅膀断裂问题。
2023-05-04 09:12:57
激光锡球喷射焊接的原理和优点
激光喷锡焊接系统锡球从锡球盒输送至喷嘴，用激光加热熔化后，由特制喷嘴中喷出，直接覆盖至焊盘，不用额外助焊剂，不用其他工具。采用锡球喷射焊接，焊接精度高，对于温度有要求或软板连接焊接区域。整个过程中焊点与焊接主体均未接触，解决了焊接过程中因接触而带来的静电威胁。
2020-12-25 07:10:52

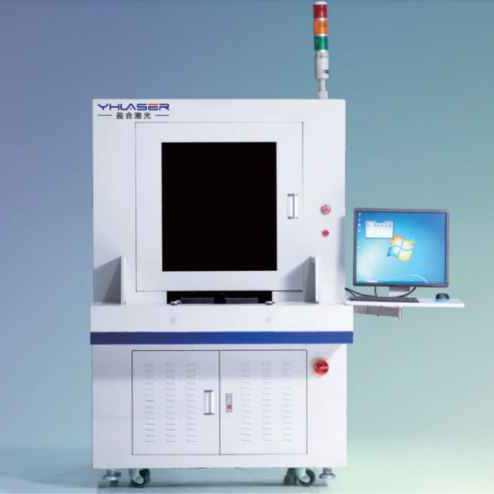

精密锡球激光焊接机,高精密部件的专业激光锡焊机
