在PCB设计中，1mm间距导体（如导线、焊盘、过孔之间）的耐压能力（电气间隙）并非固定值，它取决于以下几个关键因素：
- 工作电压： 这是核心因素。电压越高，所需的间距越大。
- 污染等级：
- 污染等级1： 清洁、干燥、受控的环境（如密封设备内部）。
- 污染等级2： 常见的工业和消费电子产品环境（可能存在非导电性粉尘或短暂凝露）。
- 污染等级3： 恶劣工业环境（存在导电性粉尘、高湿度、雨水等）。
- 材料组别： PCB基材（如常见的FR-4）的 Comparative Tracking Index (CTI 相比电痕化指数)。CTI值越高，材料耐电痕化能力越强，同等条件下所需间距越小。FR-4通常属于材料组别 III (CTI ≥ 100V to < 175V) 或 II (CTI ≥ 175V to < 400V)。
根据IEC 60664-1 / UL 60950-1 (或类似标准) 的常见参考值：
以下表格提供了在污染等级2下，不同工作电压和材料组别所需的最小电气间隙估算。⚠️ 注意：1mm间距能达到的耐压值需从这个表格反推。
| 峰值工作电压 (V) | 材料组别 I (CTI ≥ 600V) | 材料组别 II (CTI ≥ 400V) | 材料组别 IIIa (CTI ≥ 175V) | 材料组别 IIIb (CTI ≥ 100V) | FR-4 (典型IIIa或IIIb) 所需最小间隙 (mm) |
|---|---|---|---|---|---|
| ≤ 50 | 0.025 | 0.025 | 0.025 | 0.025 | 远小于0.1mm |
| 100 | 0.05 | 0.05 | 0.05 | 0.06 | 0.05 - 0.06mm |
| 150 | 0.1 | 0.1 | 0.1 | 0.14 | 0.1 - 0.14mm |
| 300 | 0.3 | 0.3 | 0.3 | 0.4 | 0.3 - 0.4mm |
| 400 | 0.4 | 0.4 | 0.4 | 0.55 | 0.4 - 0.55mm |
| 600 | 0.6 | 0.6 | 0.6 | 0.8 | 0.6 - 0.8mm |
| 800 | 0.8 | 0.8 | 0.8 | 1.0 | 0.8 - 1.0mm |
| 1000 | 1.0 | 1.0 | 1.0 | 1.25 | 1.0 - 1.25mm |
| 1500 | 1.5 | 1.5 | 1.5 | 1.9 | 1.5 - 1.9mm |
反推 1mm 间距的耐压能力 (污染等级2, FR-4 - 材料组别III)：
- 粗略估算： 从上表可以看出：
- 对于材料组别 IIIa (CTI ≥ 175V)，1mm间距能满足约 1000V 的峰值工作电压要求。
- 对于材料组别 IIIb (CTI ≥ 100V)，1mm间距能满足约 800V 的峰值工作电压要求。
- 结论 (重要)： 在常见的污染等级2下，使用FR-4材料（通常属于IIIa或IIIb组）：
- 1mm电气间隙通常能够安全承受的峰值工作电压范围大约是
600V 至 1000V。 - 更保守的设计通常取
600V - 800V作为1mm间隙在FR-4 PCB上的安全耐压值。
- 1mm电气间隙通常能够安全承受的峰值工作电压范围大约是
关键注意事项和强烈建议：
- 峰值电压： 安全标准考虑的是工作电压的峰值（包括任何叠加的瞬态脉冲、开关噪声等），不是平均值或RMS值。必须考虑最坏情况下的最大可能电压差。
- 安全裕量 / 降额设计： 永远不要在设计中使用理论极限值！必须添加安全裕量（通常为20%-50%或更高，取决于应用的安全要求和风险等级）。例如，即使理论计算1mm可耐1000V峰值，实际设计目标电压应远低于此（如≤ 600-800V峰值）。
- 污染等级： 如果您的产品可能暴露在更恶劣的环境（如户外、工业粉尘、高湿度），必须使用污染等级3的要求，这需要更大的间隙（同样电压下可能需要1.5~2倍甚至更大的间隙）。
- 爬电距离： 除了电气间隙（直线空气距离），爬电距离（沿绝缘表面的最短距离）同样重要且通常要求更大！在FR-4上，1mm的爬电距离能承受的电压通常比1mm的电气间隙更低（尤其在污染环境下）。设计时必须同时满足两者要求。
- 瞬态电压 / 浪涌： 如果电路存在开关操作、雷击感应、ESD等瞬态高电压，需要根据瞬态的等级（如IEC 61000-4-5）来额外增加间隙或使用保护器件（TVS管、压敏电阻等）。1mm的空气间隙本身可能不足以可靠隔离kV级别的ESD或浪涌。
- 认证要求： 如果产品需要通过安规认证（如UL, CE, CCC），必须严格遵循相应标准（如IEC 62368-1, UL 60950-1等）中的具体查表或计算公式，不可仅凭此粗略估算。认证机构会严格审核。
- 开槽： 对于高压差相邻导体，在PCB上开槽是增加爬电距离的有效方法，可以允许在物理间距有限的情况下满足高压隔离要求。
总结：
在典型的FR-4 PCB上，污染等级2的环境中，1mm的电气间隙（直线空气距离）通常设计用于承载 600V 至 800V 峰值电压等级是比较安全和常见的做法，留有适当裕量。 极限理论值可能接近1000V峰值，但强烈不建议按此设计。
务必考虑：
- 实际峰值工作电压（含噪声、瞬态）。
- 应用环境的污染等级。
- 必需的爬电距离（通常 ≥ 电气间隙）。
- 添加足够的安全裕量（降额设计）。
- 产品目标市场的安全认证标准要求。
- 对于更高电压或安全关键应用，务必查阅最新标准或咨询专业安规工程师。
⚠️ 最终设计值请务必依据官方安全标准、PCB材料特性和具体应用环境进行精确计算和验证。 如有疑虑或涉及高压，请咨询专业的安规认证机构或工程师。
PCB走线宽度1mm过1A电流的依据是什么
在做PCB设计时，如果有大电流，就需要针对不同的电流值设计对应的线宽，以前老师傅给的建议是1mm线宽过1A电流，按这个估算就可以。
2025-05-07 10:15:22
插件铝电解电容的 “代换禁忌”：容量相同，引脚间距错 1mm 也不行
电容就可以直接互换。这种看似合理的做法背后，却隐藏着诸多技术风险，尤其是当引脚间距出现微小差异时，可能引发连锁反应式的故障现象。 从物理结构来看，插件铝电解电容的引脚间距绝非简单的机械尺寸问题。以常见的5mm和7.5mm两
2025-09-19 16:03:02
最近需要做PCB封装库，需要知道标准封装的尺寸信息，比如0402电阻的长宽分别为1mm和0.5mm
最近需要做PCB封装库，需要知道标准封装的尺寸信息，比如0402电阻的长宽分别为1mm和0.5mm，那么还有其他很多的封装尺寸比如SOT、SOP、SOJ等等的标准尺寸，不知道在哪里找，所以想问问大家
hpfhpfhpf
2022-08-18 22:40:15
PCB的安全间距如何设计？
钻孔方式，最小不得低于0.2mm，如果以镭射钻孔方式，最小不得低于4mil。而孔径公差根据板材不同略微有所区别，一般能管控在0.05mm以内，焊盘宽度最小不得低于0.2mm。焊盘与焊盘的间距就主流PCB
wayaj
2020-08-07 07:41:56
PCB工艺的一些小原则
线间距：当为1.5MM（约为60MIL）时，线间绝缘电阻大于20M欧，线间耐压可达300V， 当线间距为1MM（40MIL）时，线间耐压为200V，因此，在中低压（线间电压不大于200V）的电路板上
2023-08-03 14:33:49
HK32F005 是航顺芯片推出的 1mm² 超小封装 32 位 MCU
HK32F005是航顺芯片推出的1mm²超小封装32位MCU，凭借微型化、低功耗、高存储密度与高性价比，广泛应用于医疗、物联网、消费电子、智能交通、智能安防、工业控制、汽车电子等领域。以下是具体
2026-01-05 10:46:53
浪涌方案中PCB布线要点解析
UL796标准中规定了印制线路板耐压的测试标准是40V/mil或1.6KV/mm。这一数据指导在PCB导线之间设置能够承受Hipot的耐压试验的安全间距非常有用。举例,根据60950-1表5B的规定
zhupinchao899
2019-09-11 21:38:40

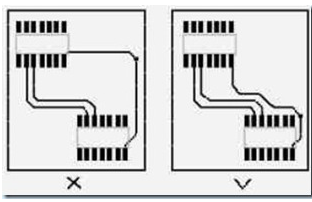

PCB印刷导线的基本布线规则说明
线间距：当为1.5MM（约为60MIL）时，线间绝缘电阻大于20M欧，线间最大耐压可达300V，当线间距为1MM（40MIL）时，线间最大耐压为200V，因此，在中低压（线间电压不大于200V
2019-10-08 15:13:12
PCB绿油能耐压多少伏？
1、为满足EMC 静电测试，需知道PCB绿油能耐压多少伏？结果：根据和PCB板厂沟通，绿油耐压为20KV/MM，因为1盎司等于1.4MIL，而通常PCB板绿油厚度为0.5MIL，计算出0.5MIL厚度绿油可以耐压250V。
h1654155854.2549
2020-10-27 16:36:00
LTC3525-3.3，该应用使用选择的电感和输出电容来实现1mm的外形
单节碱性或镍电池至3.3V转换器，使用LTC3525-3.3。该应用使用选择的电感和输出电容来实现1mm的外形
brdtv
2019-08-20 06:33:54
PCB Layout 1A电流需要1mm的线宽的原因分析
基础知识，PCB电路板的铜箔厚度它是以盎司（OZ）为单位来进行测量的。1OZ厚的铜箔它指的是每平方英尺（FT2）的面积上均匀地铺设重量为1盎司的铜箔，这个铜箔厚度是35微米（um）或者0.035毫米（mm）。
2023-10-27 11:35:29
PCB设计中都有哪些间距需要考虑？
`PCB设计中有诸多需要考虑到安全间距的地方。在此，暂且归为两类：一类为电气相关安全间距，一类为非电气相关安全间距。一、电气相关安全间距1、导线间间距就主流PCB生产厂家的加工能力来说，导线与导线
jf_ed1027433
2019-07-01 20:35:42
是德UXR0704BP・70GHz 1mm 顶配实时示波器
2026-04-18 16:48:56
解密pcb小间距微间距区别
PCB设计中的间距是指电路板上元器件之间或导线之间的距离。小间距和微间距是两种不同的术语，它们在电路板设计中扮演着关键角色，但有着明显的区别。今天捷多邦小编就与大家好好聊聊pcb小间距与微间距
2024-05-21 17:52:30

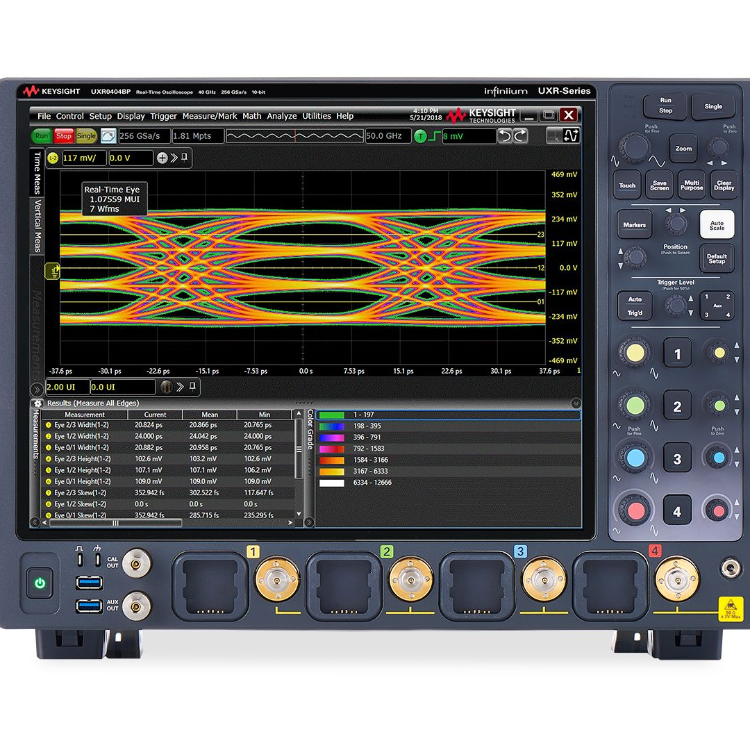

是德UXR0404BP・40GHz 1mm 顶配实时示波器
2026-04-18 16:46:30
光电水位传感器±1mm的精度解析
问：在什么状态下光电水位传感器会输出有水信号？ 答：传感器内部有发射光线和接收光线的二极管，当水位上升到高于其中一个二极管时，则输出有水信号。光电式水位传感器朝上、朝下装时，液位检测精度为正负1mm
2022-05-13 17:40:00
PCB板中的不同间距如何设计？
1、导线间间距 就主流 PCB 生产厂家的加工能力来说，导线与导线之间的间距最小不得低于 4mil。最小线距，也是线到线，线到焊盘的距离。从生产角度出发，有条件的情况下是越大越好，比较常见
2020-10-30 17:01:17
是德UXR0051BP・5GHz 1mm 单通道实时示波器
2026-04-20 10:44:51
PCB的安全间距如何设定
来源：罗姆半导体社区 PCB设计中有诸多需要考虑到安全间距的地方。在此，暂且归为两类：一类为电气相关安全间距，一类为非电气相关安全间距。 电气相关安全间距 1导线间间距 就主流PCB生产厂家
2022-12-26 09:34:07

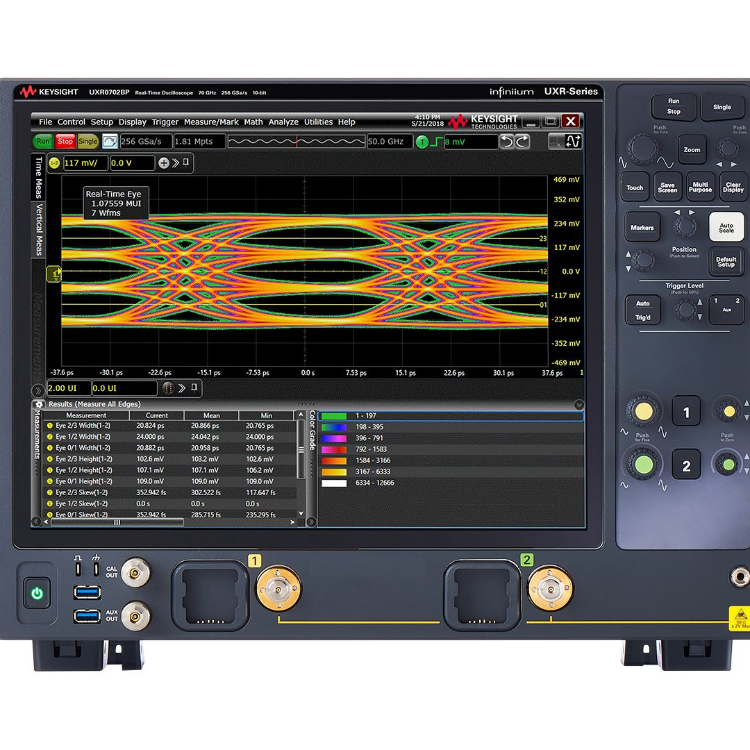

是德UXR0702BP・70GHz 1mm双通道实时示波器
2026-04-20 10:22:49
PCB线路板的间距要求有哪些
PCB工程师在做PCB设计时，经常会遇到各种安全间距的问题，通常这些间距要求分为两类，一类是电气安全间距，另一类为非电气安全间距。那么，设计PCB线路板都有哪些间距要求？
2022-10-24 14:37:44
【AD封装】FPC座子0.5mm间距1.0mm间距1.25间距（带3D）
`包含了我们平时常用的FPC接插件座子，总共103种封装及精美3D模型。其中包含了0.5mm间距FPC座子卧贴，1.0mm间距FPC座子卧贴，1.25mm间距FPC座子直插。完全能满足日常设计使用。每个封装都搭配了精美的3D模型哦。下载链接！！！`
h1654155730.0429
2020-05-10 22:42:53
开关电源PCB设计规范
到整流桥的距离 200VRMS/1mm,整流桥后 400VDC 距离应≥1.0 mm. 3, 初次级之间距离≥6 mm 不足则 PCB 开槽, 槽宽≥0.8 mm. 4, 不同电路中信号的走线及低压
2023-09-04 17:25:32

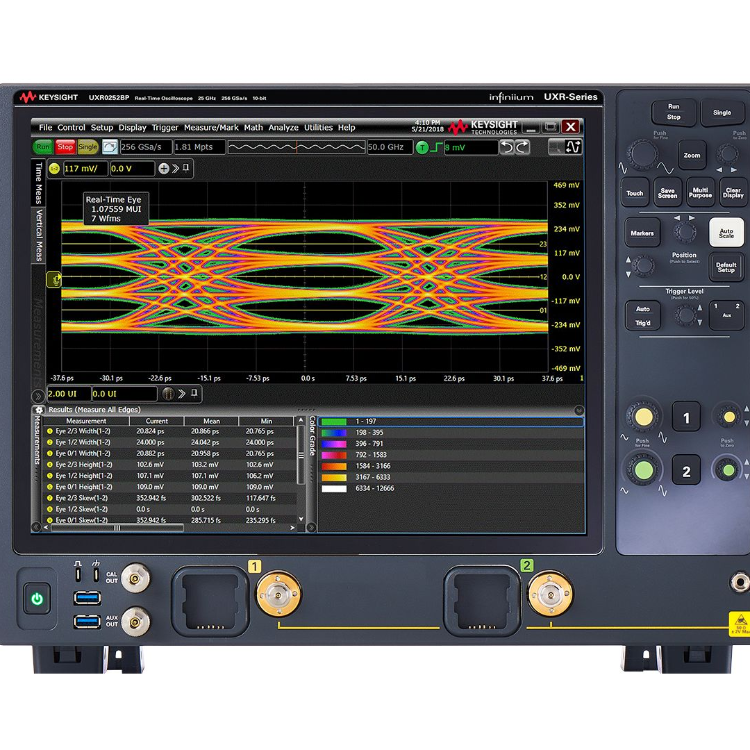

是德UXR0252BP・25GHz 1mm双通道实时示波器
