PCB设计中两个元件距离过近导致报错，这是设计规则检查（DRC）的常见问题。以下是解决方案和注意事项：
? 解决方法：
-
调整元件位置
- 手动拖动其中一个元件，增大两者间距（推荐优先选择）。
- 使用工具中的自动布局优化功能（如Altium的 Tools > Component Placement > Auto Arrange）。
-
修改设计规则（需谨慎）
- 打开设计规则设置（如Altium中 Design > Rules）。
- 找到 Electrical > Clearance 规则，增大元件间距限制（例如从0.2mm改为0.3mm）。
- ⚠️ 注意：需确保新间距符合生产商的工艺能力（咨询PCB板厂的最小间距要求）。
-
封装重叠检查
- 确认元件封装是否正确（焊盘或丝印层是否异常重叠）。
- 隐藏非关键层（如丝印层），仅查看铜皮和焊盘的实际占位。
-
忽略特定报错（临时方案）
- 在DRC报告中右键选择 Waive Violations（仅适用于确认无风险的场景）。
⚡ 关键注意事项：
- 焊接风险：间距过小可能导致连锡（尤其QFN、SOP芯片）。
- 电气安全：高压电路需满足安规间距（如AC-DC部分）。
- 散热影响：发热元件（功率电阻、MOS管）需预留散热空间。
- 工具误差：3D封装模型可能未对齐，用 View > 3D Layout 确认实际重叠。
✅ 最佳实践：
graph LR
A[DRC报错] --> B{是否设计必要？}
B -->|是| C[修改规则并记录原因]
B -->|否| D[移动元件位置]
C --> E[书面确认工艺可行性]
D --> F[重新运行DRC]
F --> G[通过]? 提示：生产中最小元件间距通常要求 ≥0.3mm（常规贴片），BGA等精密封装需参考IPC-7351标准。修改规则后务必通过 Tools > Design Rule Check 重新验证整个PCB。
ad如何设置两个元器件的距离
之间应保持的最小距离，以确保电路板的电气性能和制造过程的可靠性。以下是如何在AD中设置两个元器件之间距离的步骤： 一、进入规则设置界面 打开AD软件 ：首先，确保你已经打开了Altium Designer软件，并加载了需要进行元器件间距设置的PCB设计文件。 访问规则设置
2024-09-02 15:31:01

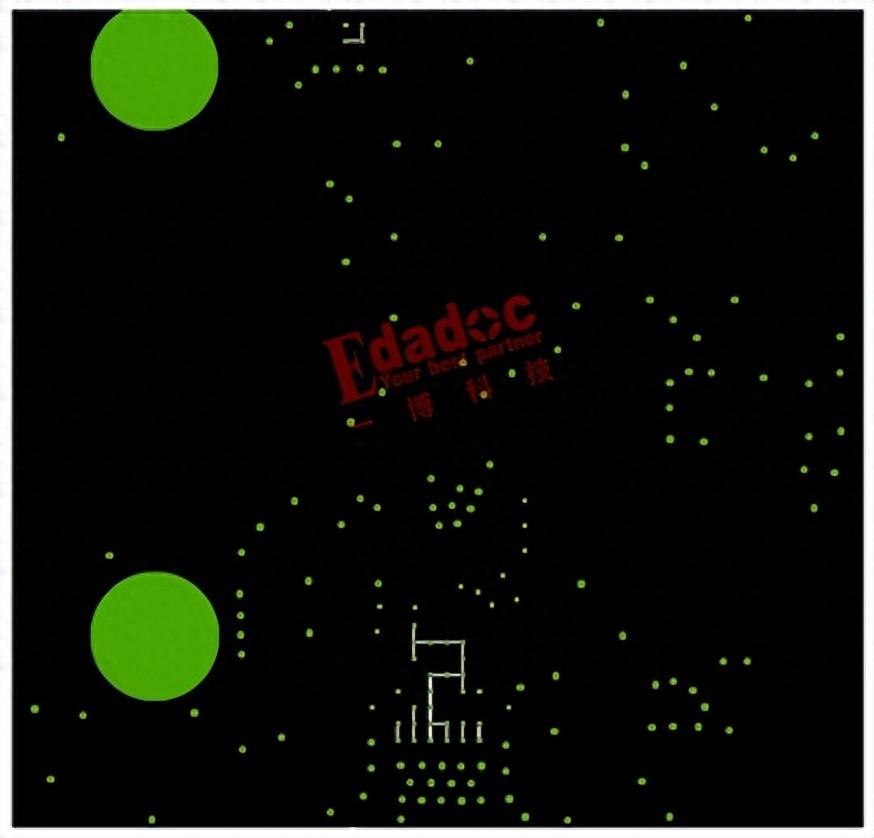

干柴遇烈火，两个过孔间距过近引发的严重后果
大炳的徒弟小兵比较懵，接连两天收到工程确认，一个是通孔板，一个是盲埋孔板，都在提示不同网络过孔间距过近，有CAF的风险。 CAF是什么，要去问问大炳师傅了。 如下所示，第一天收到的10层通孔板的工程
edadoc
2023-11-28 15:15:41
两个nrf24L01进行数据的传输距离是多少？
我想用两个nrf24L01进行数据的传输，但是传输的距离非常的近，距离不到1米，稍远点就显示超过最大传输次数，求大神解决一下。
st94wo
2020-07-30 11:39:31
两个元器件布线的安全距离是如何要求的
一般smt加工中贴片时要考虑到机器贴装时存在一定的误差，并考虑到便于维修和目视外观检验，相邻两元器件体不能太近，要留有一定的安全距离。那么两个元器件挨多近会有问题？
2019-10-29 10:56:58
PCB生产过程的两个问题改善方法
在今天这个PCB市场竞争猛烈的情况下，生产技术是创造快捷交货，下降成本，提高品质的主要途径之一，这里解说两个PCB生产过程中常出现，而很多厂商不知怎样改善的问题。
2019-10-27 12:17:03
插头上的两个孔它有什么作用
不知道大家平常有没有注意过，过去的充电线插头上会有两个小孔，这样带两个小孔的插头如今难以看到，但在过去几乎是每家每户都有的。那么，插头上的两个孔到底有什么用的呢?
2019-07-03 11:12:04
如何参数化两个对象的相对距离
大家好，我想知道如何参数化两个对象的相对距离。我想物理地将一个物体相对于由气隙隔开距离Z0的另一物体移位。然后我想按照我的要求沿X，Y或Z方向移动物体。我该怎么做呢？可以将诸如协同仿真的EMPro
小蜜蜂12346
2019-07-01 14:45:24

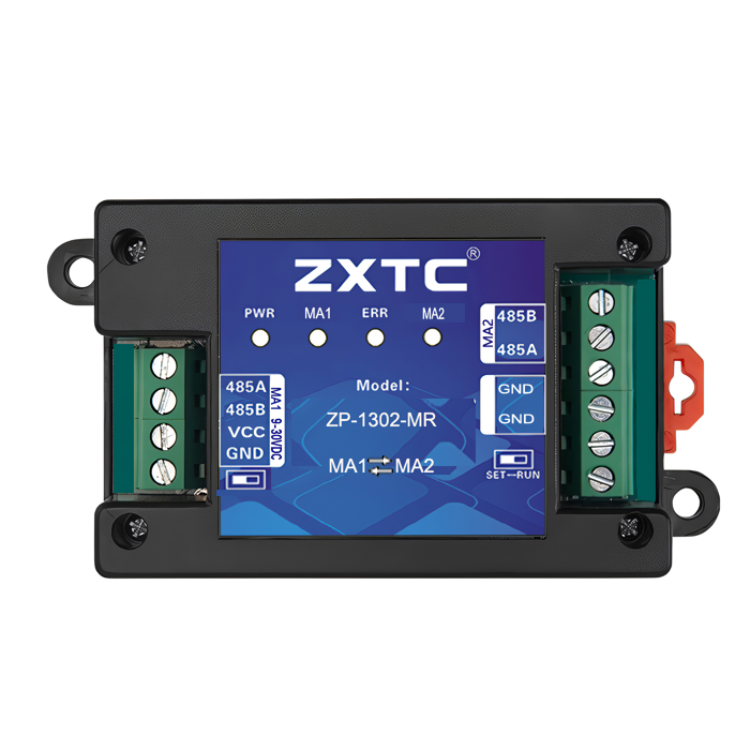

两个RS485 Modbus两主站之间交换数据设备
