以下是电池保护板（BMS PCB）设计的关键要点及注意事项，供您参考设计或分析图纸：
一、核心电路模块
-
电压采样电路
- 精密电阻分压网络（±1%精度）
- 滤波电容（0.1μF陶瓷电容 + 10μF电解电容）
- TVS二极管防护（防静电/浪涌）
-
电流检测
- 毫欧级采样电阻（如2mΩ/1W）
- 差分走线至运放（如TI INA219）
-

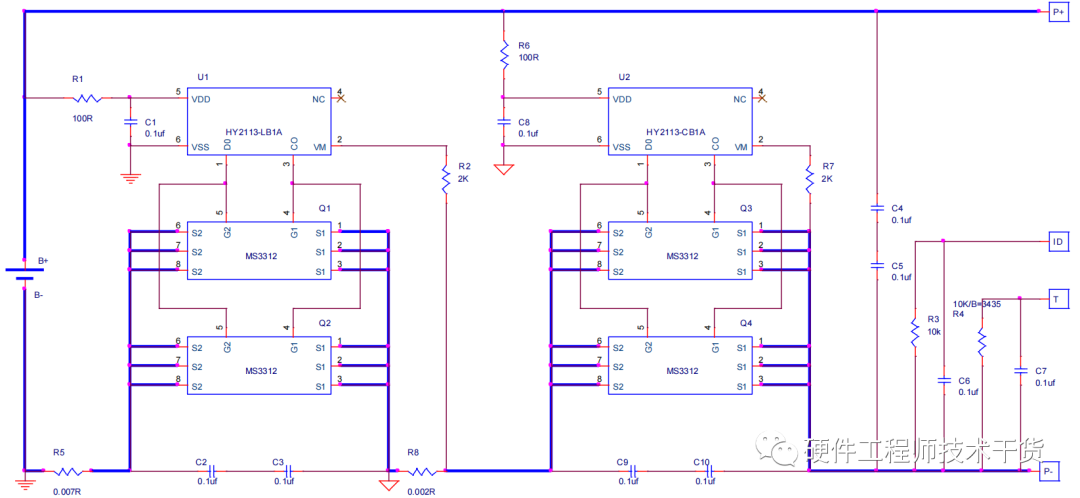

MOSFET驱动
- 充放电双MOS管（如AO8810，Rds<5mΩ）
- 门极驱动电阻（10Ω防震荡）
- 并联肖特基二极管（防反向击穿）
-
温度保护
- NTC热敏电阻（10kΩ B值3435）
- 布局靠近电芯极耳
二、PCB布局规范
-
电流路径优先
- 主电源线宽≥2mm（1oz铜厚载流3A/mm）
- 避免直角走线（采用45°或圆弧转角）
-
高频信号隔离
- MCU时钟信号包地处理
- 模拟采样区域远离MOSFET开关区
-
热管理设计
- MOSFET下方开窗镀锡（散热面积≥100mm²）
- 多层板使用过孔阵列导热（孔径0.3mm，间距1mm）
三、安全设计重点
| 保护类型 | 响应阈值 | 电路实现 |
|---|---|---|
| 过充电 | 4.25±0.05V | 比较器滞回电路 |
| 过放电 | 2.5±0.1V | 基准电压+窗口检测 |
| 短路保护 | >50A/10μs | 硬件比较器直驱MOS |
| 温度保护 | 60℃切断 | NTC分压+窗口比较 |
四、典型叠层结构（4层板）
顶层：信号走线 + 元件放置
内层1：完整地平面（分割模拟/数字地）
内层2：电源层（电池VBAT系统供电）
底层：大电流路径 + 散热焊盘 五、DFM要点
- 采样电阻两侧放置 thermal relief 焊盘
- 测试点直径≥1mm（电压/通信接口）
- 板边预留3mm工艺边（V-CUT位置）
⚠️ 认证要求：UL/IEC62133认证需保证：
- 初级/次级安全间距≥0.8mm
- 保险丝与MOSFET物理隔离
六、EDA设计建议
- 使用 KiCad（开源）或 Altium Designer 进行等长匹配（电压采样线长差<5mm）
- 导入IPC-2221标准进行载流仿真
- 3D模型检查与外壳安全间距（侧面≥1.5mm）
七、调试要点
- 电压校准：通过I²C接口写入校准参数（精度±10mV）
- 动态响应测试：
- 0→30A阶跃电流下保护响应时间<200ms
- ESD防护：接触放电±8kV（IEC61000-4-2）
如需具体电路图或封装库推荐，请提供电池串数（如3S/4S）及电流规格（如10A/30A），我可进一步针对性说明。
