将 KiCad PCB 项目转换到 Altium Designer (AD) 的主要挑战在于两者使用完全不同的文件格式和数据库结构，没有 直接、完美且无损 的“一键转换”方法。转换过程通常涉及使用 中间格式，并需要后续检查和手动调整。
以下是最常用的转换步骤和方法（核心是使用 IPC-2581 格式）：
? 推荐方法：通过 IPC-2581 格式转换（最佳兼容性）
这是目前公认兼容性最好、信息保留相对完整的方法（尤其适用于较新版本的 KiCad 和 Altium Designer）。
-
在 KiCad 中导出 IPC-2581 文件：
- 打开你的
.kicad_pcb文件。 - 转到 文件(File) > 导出(Export) > IPC-2581 文件(IPC-2581 File)...
- 在导出对话框中：
- 选择合适的版本（如果目标 Altium 版本较新，选
Rev D或Rev C通常兼容性好）。 - 确保勾选 包含 3D 模型(Include 3D models)（如果板上有 3D 模型且需要转换）。
- 非常重要： 确保 包含网表(Include netlist) 被勾选。这是连接关系的关键！
- 选择一个保存位置和文件名，点击 导出(Export)。生成一个
.xml文件（本质上就是 IPC-2581 文件）。
- 选择合适的版本（如果目标 Altium 版本较新，选
- 打开你的
-
在 Altium Designer 中导入 IPC-2581 文件：
- 打开 Altium Designer。
- 转到 文件(File) > 导入向导(Import Wizard)...。
- 在打开的导入向导中，找到并选择 IPC-2581 格式（通常在列表里）。
- 点击 下一步(Next)。
- 点击 添加(Add) 按钮，找到并选择你从 KiCad 导出的
.xml文件。 - 点击 下一步(Next)。
- 按照向导的后续步骤进行（通常保持默认设置即可）。
- 最后，向导会导入文件并将其转换为 Altium 的
.PcbDoc格式。你需要为新生成的 PCB 文件指定保存位置和名称。
? 其他方法（可能存在问题，作为备选）
-
通过 ODB++ 格式：
- KiCad 导出： 转到 文件(File) > 输出制造文件(Plot)。在
绘图对话框中选择 格式(Format) 为ODB++。设置好输出文件夹和选项后点绘图(Plot)。这会生成一个包含多个文件的目录。 - AD 导入： 使用 文件(File) > 导入向导(Import Wizard)...，选择 ODB++ 格式，然后定位到你导出的 ODB++ 目录。导入完成后的检查工作量通常比 IPC-2581 要大，信息丢失可能更多（特别是网络连接、层定义）。
- KiCad 导出： 转到 文件(File) > 输出制造文件(Plot)。在
-
通过 Gerber + NC Drill + IPC-D-356 Netlist：
- 这是最通用但信息完整性最差、工作量最大的方法，通常用于给板厂制板，而非设计转换。
- KiCad 导出：
- Gerber： 转到 文件(File) > 输出制造文件(Plot)。选择所有需要的层（铜层、丝印层、阻焊层、锡膏层、边框层等），格式选
Gerber（通常是 RS-274X）。 - NC Drill： 在同一对话框或专门的 钻孔文件(Generate Drill Files...) 工具中生成 Excellon 格式的钻孔文件。
- 网表： 在绘图对话框或专门的网表生成工具中，导出 IPC-D-356 格式的网表文件。
- Gerber： 转到 文件(File) > 输出制造文件(Plot)。选择所有需要的层（铜层、丝印层、阻焊层、锡膏层、边框层等），格式选
- AD 导入：
- 创建一个新的空 PCB 文档 (
.PcbDoc)。 - 转到 文件(File) > 导入(Import)...。
- 选择 Gerber Files。
- 在导入向导中，依次添加你导出的所有 Gerber 文件（
.gbr,.gbl,.gbo,.gtl,.gto,.gts,.gbs,.gko等）和 NC Drill 文件（.drl,.txt）。 - 关键步骤： 在向导中，务必选择导入 IPC-D-356 网表文件（通常在设置层映射或导入选项中找到相关选项）。这是建立网络连接的唯一途径。
- 完成导入。这会将 Gerber 图形导入为一个“嵌入式板”，没有原始的设计对象（走线、过孔、元件），只有图形轮廓。网络连接依赖于 IPC-D-356，可能不完美。
- 导入后通常需要 转换导入的数据为原生对象：在 AD 中选中整个导入的图形，右键选择 转换为交互布线对象 或类似选项（具体菜单名称可能因版本而异，如
Design > Netlist > Configure Physical Nets或使用Convert > Convert Selected Primitives to Free Primitives然后重新铺铜/布线，但这非常复杂且容易出错）。极其不推荐用于设计转换，只作为最后手段或仅需图形参考时使用。
- 创建一个新的空 PCB 文档 (
✅ 转换后的关键检查和修复工作（无论哪种方法）
- 封装（Footprints）：
- KiCad 封装 ≠ Altium 封装： AD 会尝试根据 KiCad 封装信息创建对应的 Altium 封装库（
.PcbLib）。必须仔细检查每个封装！ 焊盘尺寸、形状、编号、间距、3D 模型附着是否都正确？特别是复杂封装或异形焊盘。错误的封装是板子无法工作的主要原因。
- KiCad 封装 ≠ Altium 封装： AD 会尝试根据 KiCad 封装信息创建对应的 Altium 封装库（
- 网络连接（Netlist）：
- 使用 项目(Project) > 显示差异(Show Differences...) 或 设计(Design) > 网络表(Netlist) > 配置物理网络(Configure Physical Nets) 工具检查导入的 PCB 网络是否与原理图（如果也转换了）或预期一致。修复任何断路、短路或丢失的网络。
- 设计规则（Design Rules）：
- KiCad 的设计规则不会被转换。你必须在 Altium Designer 中根据你的制造要求重新设置线宽、间距、过孔规则、铺铜连接方式等规则。
- 层堆栈（Layer Stackup）：
- 导入通常会创建一个默认的层堆栈或在 IPC-2581/ODB++ 中包含部分信息。务必仔细检查和核对层数、层类型（信号层、平面层）、厚度、材质、电介质参数等是否符合你的设计要求。
- 铺铜（Polygon Pours）：
- 铺铜区域可能作为图形导入（Gerber方式）或转换为 Altium 的铺铜对象（IPC-2581方式）。检查铺铜边界、网络连接、铺铜间距、孤立区域（死铜）是否正常。通常需要手动重建或调整设置重新灌注。
- 布线（Routing）：
- 走线和过孔通常能较好地转换（尤其是通过 IPC-2581）。但仍需检查线宽是否一致、差分对是否保持、是否存在不必要的拐角或锐角。
- 元件标号（Designators）和注释（Comment）：
- 检查丝印层上的元件标号和注释的位置、朝向、大小是否合适，是否清晰可辨，有无重叠。
- 板框（Board Outline）：
- 确认板框（通常由
Edge.Cuts层转换而来）是否正确闭合，尺寸是否符合要求。
- 确认板框（通常由
- 3D 模型（3D Models）：
- 如果导入了 3D 模型（通过 IPC-2581），检查模型是否正确附着到封装上，方向是否正确，是否存在干涉。
? 总结建议
- 首选 IPC-2581： 这是最推荐的方式，能保留最多的设计意图和连接信息。
- 封装是关键： 转换后，花费最多时间检查和修正封装。确保所有元件的物理焊盘定义100%准确。考虑提前在 AD 中重建关键或复杂封装。
- 管理预期： 没有完美转换。即使使用 IPC-2581，也必然需要手动检查和调整。将此过程视为在新工具中“重建”设计，并利用之前的文件作为基础。
- 测试验证： 完成检查和修复后，务必运行 DRC（设计规则检查），进行 3D 视图检查，并仔细核对原理图（如果在 AD 中也有）与 PCB 的一致性。
- 版本兼容性： 确保使用的 KiCad 和 Altium Designer 版本都支持 IPC-2581 的导入/导出功能。最新版本通常兼容性更好。
通过 IPC-2581 导入并投入精力进行仔细的后处理，是成功将 KiCad PCB 迁移到 Altium Designer 的最可靠途径。祝你转换顺利！?
AD 和其他软件文件转 KiCad 的五种方法
随着从其他EDA转KICAD的越来越多，为了使用方便，转换来自其他软件的PCB文件，在这里我总结了一下方法。其他软件如OrCAD、pads 、Cadence allegro等都可以通过AD转换成
饕餮人
2021-06-22 10:04:21
Altium 转 KiCad 工具
://github.com/thesourcerer8/altium2kicad用于 PCB 和原理图的 Altium 到 KiCad 转换器。系统要求：Perl 可选：https
饕餮人
2019-12-19 09:36:32
Kerman的KiCad学习笔记：第6章 PCB设计流程
电路原理图设计的最终目的是生产满足需要的PCB（印制电路板）。利用KiCad 8.0软件可以非常轻松地从原理图设计转入PCB设计。KiCad 8.0为用户提供了一个完整的PCB设计环境，既可以进行人工设计，也可以全自动设计，设计结果可以多种形式输出。
2024-12-25 15:34:34
KiCad常用资源
://docs.kicad.org/ 或后台发送“文档 ”，获取最新原理图、PCB中文操作手册 KiCad下载 官方站(速度可能较慢)： https://www.kicad.
2024-11-12 12:24:02
KiCad PCB中原点的设置与使用
“ KiCad可以在PCB编辑器中使用三种类型的原点：页面原点、钻孔/放置文件原点以及网格原点，也可以自定义坐标轴的方向。 ” 简介 KiCad是一个基于2D数据的CAD系统，它需要坐标来标记对象
2024-11-12 12:22:14
kicad 导入AD设计的PCB文件的方法
的 “非kicad电路板文件”，就可以选择到你的AD的PB文件了。就可以直接导入了。导入时，可能有一些用户的层会找不到，但不影响，PCB的主要的层都是会导入的。
jinyi7016
2022-10-01 20:23:51
KiCad 安装
://www.kicad-pcb.orgDescription: A Cross Platform and Open Source Electronics Design Automation
dianzi_0101
2022-04-08 14:09:56
KiCad 与 Altium Designer 图纸互转详解
“ KiCad 和 Altium Designer是两款主流的 PCB EDA 工具。AD 和 KiCad 的原理图、PCB 文件是否可以互转呢？答案是肯定的，但如果需要支持最新版本的文件格式，也
2025-04-28 18:13:30
在KiCad中使用AD的封装库(Pcblib)
“ 经常有小伙伴在群里问，有没有办法可以批量把Altium Designer的封装库转成KiCad的形式。目前阶段暂时只能单个的导出，或者将封装全部放到AD的PCB上，然后通过导入PCB再导出的方式
jf_32603368
2023-06-19 13:06:38
如何在KiCad中导入Altium Designer的原理图/PCB
本帖最后由 jf_32603368 于 2023-5-23 12:45 编辑 KiCad可以支持直接导入Altium Designer的原理图及PCB文件。与其它导入器不同，KiCad导入器
jf_32603368
2023-05-23 12:45:11
kicad怎么打开导入非kicad文件
KiCad是一款优秀的电子设计自动化（EDA）软件，它提供了强大的功能来设计电路图和PCB布局。然而，有时候我们可能需要导入一些非KiCad文件，例如从其他EDA软件导出的文件或者从制造商提供的文件
2024-01-02 13:54:37
KiCad7 插件大全
感谢Hayden同学的整理！1.解压缩插件包到KICAD插件目录。例如，在Windows上可能是：C:\\Program Files\\KiCad\\share\\kicad\\scripting
jf_32603368
2023-05-22 15:08:28
kicad怎么转换成ad文件
Altium Designer）和KiCad软件。此外，确保已经安装了KiCad转换插件ADPCB。 打开KiCad项目： 打开你要转换的KiCad项目，检查并确保项目没有任何错误或警告。如果有错误或警告，先修复它们。 导出PCB板文件： 在KiCad的PCB板设计界面中，选择“文件”菜单下的“导
2023-12-20 09:58:31
KiCad发现之旅（三）PCB 3D查看器
“ 本文转载自KiCad官网，通过几个简短的视频，帮助大家快速了解KiCad的基础功能。如需了解更多关于KiCad的咨询，请参考： KiCad常用资源 ” 利用KiCad的集成3D查看器以3D
2024-11-12 12:23:39
KiCAD原理图、PCB中文帮助手册
。先把原理图和PCB部分的文档做成pdf的形式分享给大家。 以下是文档目录： EEScehma(原理图) KiCad 原理图编辑器简介 描述 初始配置 原理图编辑器的用户界面 在编辑画布上导航
jf_32603368
2023-05-21 16:06:28
KiCad PCB 编辑器 WireIt 插件错误
`Application: KiCad PCB 编辑器 (64-bit)Version: (5.99.0-10577-g57d4347f00), release build `
longhun26
2021-05-19 15:45:59
KiCad 资料汇总贴
、Gerber 查看、线路板实用计算等工具。官网地址：http://www.kicad-pcb.org/KiCad EDA 捐赠地址： https
dianzi_0101
2022-04-08 14:24:56

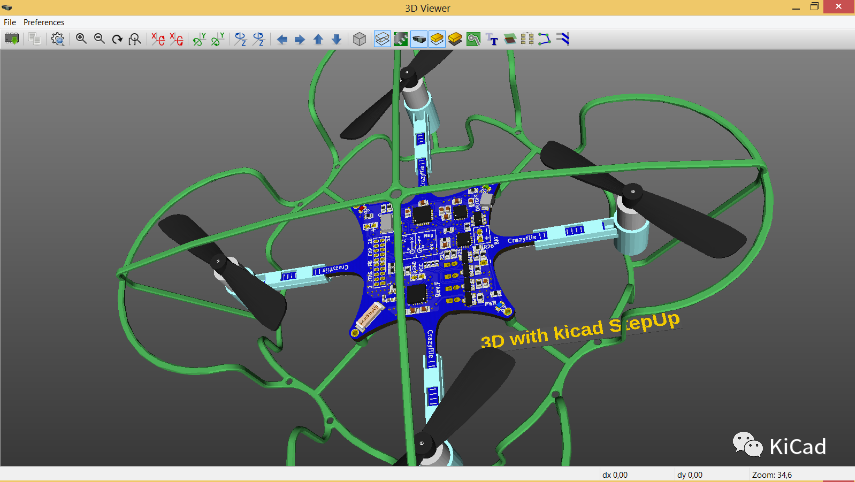

kicadStepUp：KiCad 与 FreeCAD 之间的机电协同
“ 使用 kicadStepUpMod 工具，可以在 FreeCad 内导入 KiCad 的封装或带 3D 模型的 PCB，进行干涉检查、调整器件位置、板型并同步回 KiCad。 ” 简介
2025-07-29 11:54:23
2023 KiCad Asia 11月 深圳见
使用 KiCAD 的过程中获得一些创造性的乐趣。通过使用不同的 PCB 层和制造工艺，我们可以制作出一些有趣的小型 PCB。请携带一些 SVG 图样或草图来设计您的 PCB。 有关简单
jf_32603368
2023-09-28 18:18:20
KiCad 教程：集成电路测试 LoadBoard 设计指南
“ 这是一本高质量的 KiCad 入门手册，从设计 IC 测试载板的角度，系统地介绍了如何使用 KiCad 建库、设计原理图、到 PCB Layout。本书不只是 KiCad 的功能介绍，还加
2025-04-28 18:08:56
KiCad 简介
、Gerber 查看、线路板实用计算等工具。官网地址：http://www.kicad-pcb.org/KiCad EDA 捐赠地址： https
dianzi_0101
2022-04-08 14:03:32
KiCad PCB中原点的设置与使用
“ KiCad可以在PCB编辑器中使用三种类型的原点：页面原点、钻孔/放置文件原点以及网格原点，也可以自定义坐标轴的方向。” 简介 KiCad是一个基于2D数据的CAD系统，它需要坐标来标记对象
jf_32603368
2023-06-14 14:00:49
KiCAD6.0怎么实现append board功能？
append board这个功能在KiCAD 2011版本上有，可以直接在当前的PCB图中导入其他的PCB图。KiCAD6.0没找到这个功能，怎么样才能实现类似的这种功能？
PCB00362284
2022-06-18 10:23:41

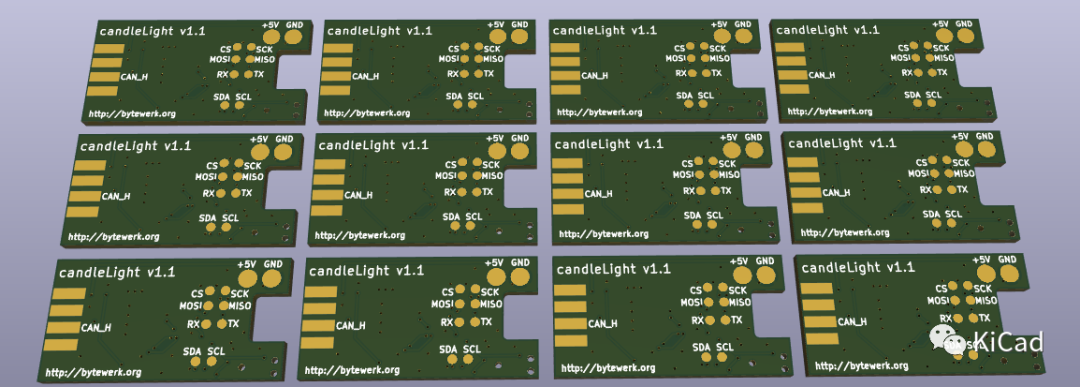

Made with KiCad（五）：USB转CAN适配器
