pcb设计之俄罗斯方块

好的，设计一个俄罗斯方块游戏的PCB（印制电路板）是一个有趣的项目！这涉及到硬件选择、电路设计、布局布线等多个方面。下面是一个设计和实现思路的概述：

核心设计理念： 选择合适的微控制器（MCU）作为大脑，驱动显示设备（如LED点阵屏或OLED/LCD屏），读取用户输入（按键），并实现游戏逻辑。

主要组成部分与PCB设计要点

主控制器 (MCU)
- 选择依据：
  - 性能： 需要足够处理能力运行游戏逻辑、刷新显示、扫描按键。对于基础俄罗斯方块，8位MCU（如经典的8051系列：STC89C52RC, AT89S52）或低端32位MCU（如STM32F0/F1系列，ESP32的C3/S2核心）通常足够。
  - 存储： 需要足够的Flash存储程序代码，足够RAM存储游戏状态（方块矩阵、当前方块、下一个方块、分数等）。
  - I/O口： 需要足够GPIO连接显示模块、按键、可能的蜂鸣器、调试接口等。
  - 外设： 可能需要定时器（用于游戏时钟、按键消抖）、UART（调试）、SPI/I2C（连接某些显示模块）。
  - 成本与复杂度： 8位MCU最简单便宜，32位MCU性能更强便于扩展功能（如高分存储到EEPROM/Flash）。
- PCB设计：
  - 放置在PCB中央区域，方便走线。
  - 晶振（XTAL）和负载电容（Load Capacitors）必须靠近MCU的振荡引脚，走线短且对称。
  - 电源引脚旁放置去耦电容（Decoupling Capacitors，如0.1uF陶瓷电容），就近接GND平面。
  - 复位电路（Reset Circuit）确保可靠复位。
  - 预留编程/调试接口（如SWD/JTAG，ISP接口）。

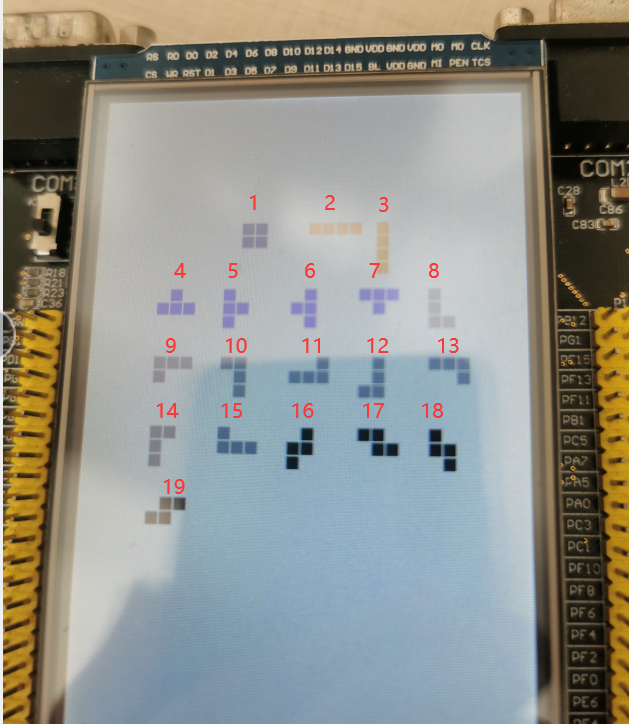

显示模块
- 常见选择：
  - LED点阵屏 (如8x8, 16x16)：
    - 接口： 通常需要行列驱动（使用移位寄存器如74HC595级联控制列，使用ULN2003/达林顿阵列或三极管控制行）或直接使用驱动IC（如MAX7219）的模块。MAX7219通过SPI接口控制，简化设计和编程。
    - PCB设计： 如果使用带MAX7219的模块，只需连接SPI总线（SCLK, MOSI, CS）和电源。如果是裸屏+驱动电路：
      - 移位寄存器/Uln2003靠近点阵屏放置。
      - 行/列控制线走线尽量短、等长（如果高速）。
      - 限流电阻靠近LED阳极或阴极。
      - 注意驱动电流需求，电源走线足够宽。
  - LCD字符屏 (如1602, 2004)：
    - 接口： 通常通过4位或8位并行总线，或I2C转接板（更省IO）。
    - PCB设计： 连接线较多（并行模式），注意走线清晰。对比度调节电位器靠近放置。背光限流电阻放置。
  - OLED屏 (如SSD1306驱动的0.96", 1.3"屏)：
    - 接口： 常用I2C（2根线）或SPI（速度快，4根线）。
    - PCB设计： 最简单，只需连接I2C/SPI总线和电源。I2C总线注意上拉电阻放置。
- PCB设计要点：
  - 显示模块接口位置考虑外壳开窗位置。
  - 连接线长度适中，避免过长引入干扰。
用户输入 (按键)
- 设计：
  - 需要4个方向键（左、右、下旋转、快速下落）和可能的暂停/开始键。
  - 通常使用轻触开关（Tactile Switch）。
- PCB设计：
  - 布局： 按键位置符合人体工学，便于游戏操作。常见布局如十字方向键或独立按键排列。
  - 电路： 一般采用上拉电阻（内置在MCU或外部电阻）到VCC，按键一端接地。按下时输入引脚被拉低。
  - 布线： 按键走线通常不需要特殊处理。注意按键外壳开窗位置。
  - 消抖： 在软件中实现按键消抖逻辑，硬件上可考虑在每个按键两端并联小电容（如0.1uF）到地辅助消抖。
电源管理
- 输入： USB（5V）、电池（3.7V锂电池，需充电管理）、或DC插座（如9V，需降压）。
- 电压转换：
  - 如果输入电压高于MCU/器件工作电压（通常3.3V或5V），需要LDO稳压芯片（如AMS1117-3.3, AMS1117-5.0）或DC-DC降压模块（效率更高，适合电池）。
  - 锂电池需要充电管理电路（如TP4056）和可能的升压电路（如果需要5V输出）。
- PCB设计：
  - LDO/DC-DC芯片靠近电源输入端放置。
  - 输入/输出电容： 严格按照芯片手册要求选择电容值和类型（通常是电解电容+陶瓷电容并联），并尽量靠近芯片电源引脚放置。
  - 过孔： 电源走线需要足够宽度（根据电流计算），使用多个过孔连接不同层的电源/地平面。
  - 地平面： 尽可能保证大面积、连续的地平面(GND Plane)，提供低阻抗回流路径，减少噪声。
其他可选部分
- 蜂鸣器： 用于游戏音效。需要驱动电路（三极管+限流电阻）。放置在合适位置。
- 高分存储： 添加EEPROM芯片（如AT24C02，I2C接口）或利用MCU内部Flash存储最高分。
- 扩展接口： 预留UART、I2C、SPI接口用于调试或未来扩展。
- 状态指示灯： 如电源指示灯。

PCB设计流程与注意事项

原理图设计：
- 使用EDA工具（KiCad, Eagle, Altium Designer等）绘制清晰准确的原理图。
- 为所有元器件添加正确的封装（Footprint）。
- 进行电气规则检查（ERC）。
PCB布局：
- 模块化布局： 将功能相近的元件（MCU及外围、显示接口、按键、电源）分组放置。
- 核心器件定位： 先放置MCU、连接器、显示接口等位置受限的器件。
- 电源路径： 优化电源输入->转换->IC的路径，减少环路面积。
- 信号流向： 考虑主要信号流向（如MCU->显示驱动->显示屏），减少交叉。
- 发热元件： LDO/DC-DC可能有热量，注意散热空间和过孔散热。
- 外壳约束： 考虑最终外壳尺寸和固定孔位置。
PCB布线：
- 电源线优先： 先布电源线，保证足够的宽度。
- 关键信号线：
  - 时钟线（XTAL）：短、粗、少打过孔，两边用地线包络（Guard Trace）。
  - 高速数字线（如SPI）：保持阻抗大致连续（通常不是高速项目主要矛盾），避免长距离平行走线，必要时用地线隔离。
  - 模拟线（如果有）：远离数字噪声源。
- 地平面： 保持地平面完整性，避免被过多走线分割。关键器件下方不要走线。
- 过孔使用： 电源/地网络多用几个过孔并联。信号线换层时附近放置回流地过孔。
- 线宽间距： 根据制板厂能力和电流大小设定合适的线宽和线间距。
设计规则检查： 布线完成后，务必进行DRC检查，确保符合线宽、间距、孔大小等规则。
丝印与标注： 添加清晰元件位号、版本号、接口标注、警示标识等。考虑装配和调试方便。
生成制造文件： 导出Gerber文件和钻孔文件，发给PCB厂家制板。
焊接与调试：
- 按照BOM采购元器件。
- 焊接：优先焊接MCU、电源部分和最小系统所需元件。
- 上电前检查：检查有无短路、虚焊、极性反。
- 上电测试：先测电源电压是否正常（LDO输入输出）。
- 烧录程序：通过编程器烧录固件。
- 分模块调试：先调通显示、再调按键、最后整合游戏逻辑测试。

简化方案建议

使用开发板+模块： 快速原型验证阶段，可以使用现成的MCU开发板（如Arduino Uno, STM32 Nucleo, ESP32 DevKitC）连接市售的显示模块和按键模块。这大大简化了PCB设计，专注于软件。
使用集成度高的显示模块： 优先选择带驱动IC的LED点阵模块（MAX7219）或OLED屏（SSD1306），接口简单。
选择带USB的MCU： 如STM32F103、ESP32-S2/S3，可以直接用USB供电和编程，省去外部供电和编程接口电路。
按键矩阵： 如果按键数量多（>4-5个），可以使用按键矩阵扫描节省GPIO口，但软件稍复杂。

总结

设计俄罗斯方块的PCB是一个实践性很强的项目，涵盖了数字电路设计、微控制器应用、人机交互和电源管理的多个方面。核心在于选择合适的MCU、显示方案和输入方案，并在PCB设计中确保电源稳定、信号完整（尤其是时钟和关键接口）、布局合理、布线清晰。从简单的8位MCU驱动小点阵屏开始，是一个很好的学习切入点。随着经验积累，可以尝试更复杂的显示、添加声音、无线功能等。祝你设计成功！
