在Altium Designer (AD) 中快速切换PCB层，可通过以下高效方法实现：
1. 核心快捷键
- 小键盘
*键*：在布线状态下，按 `` 自动切换到相邻信号层**（如从顶层→底层）。 +/-键：按+（上翻）或-（下翻）循环切换所有层（信号层、丝印层等）。Ctrl+Shift+滚轮：按住组合键并滚动鼠标滚轮，快速切换层（需在设置中启用）。
2. 自定义层快捷键
- 绑定数字键：
- 切换到目标层（如顶层）。
- 按住
Ctrl+Shift，再按数字键（如1）。 - 之后直接按
1即可秒切到该层（适用于常用层，如顶层/底层）。
3. 其他高效操作
- 单层模式：按
Shift+S切换单层显示，突出当前层内容。 - 层标签点击：直接点击底部状态栏的层标签（如
Top Layer）。 - 层堆栈管理器：按
D→K查看层结构，双击目标层激活。
4. 优化设置
- 启用滚轮切层：
- 进入
Preferences→PCB Editor→General。 - 勾选
Use Shift+Mouse Wheel to Switch Layers。
- 进入
✅ 最佳实践：
- 布线时 → 用小键盘
*键快速切层（如打孔换层）。 - 频繁切换固定层 → 用
Ctrl+Shift+数字键绑定（如顶层绑1，底层绑2）。 - 检查特定层 →
Shift+S单层模式 ++/-翻层。
⚡ 掌握这些技巧可显著提升PCB设计效率！
快速PCB绘制快捷键大全
学PCB的朋友都知道，绘制PCB板子工作相当繁琐，操作键有很多，但如果我们能够掌握住一些常用的快捷键，我们的设计效率就可以取得极大程度的提高。
2020-07-17 17:27:02
Altium Designer如何绘制多边形焊盘
一；新建一个PCB文件（请注意，是PCB文件，而不是Library文件），然后根据数据手册，在TOPOverly层绘制出焊盘的形状，如下图： 二；切换到布线层（TOP或者BOTTOM）选中整个
郑振宇altium
2019-08-29 16:11:10
pcb叠层设计原则 如何设计PCB叠层？
在设计2层PCB时，实际上不需要考虑PCB在工厂的结构问题。但是，当电路板上的层数为四层或更多时，PCB的堆叠是一个重要因素。
2023-07-19 16:19:13
【Altium小课专题 第132篇】底层器件如何快速切换到顶层？
答：将元器件实现快速的顶底切换，能更加方便高效让我们去进行布局。1、单个器件在移动状态下中，可执行快捷键“L”键快速实现换层。2、如何实现多个器件快速实现换层。l 选中多个器件，执行快捷键“M+S
凡亿_PCB
2021-07-30 09:47:23
四层pcb板是哪四层
一站式PCBA智造厂家今天为大家讲讲PCB四层板都有哪四层?pcb四层板结构介绍。多层PCB是电子信息技术向高速、多功能、大容量、小体积、薄、轻量化方向发展的结果。对于PCB板的生产来说，层数越多
2023-10-17 09:19:43
PCB层设计具体原则
在PCB的EMC设计考虑中，首先涉及的便是层的设置;单板的层数由电源、地的层数和信号层数组成;在产品的EMC设计中，除了元器件的选择和电路设计之外，良好的PCB设计也是一个非常重要的因素。 PCB
2023-05-30 09:28:38

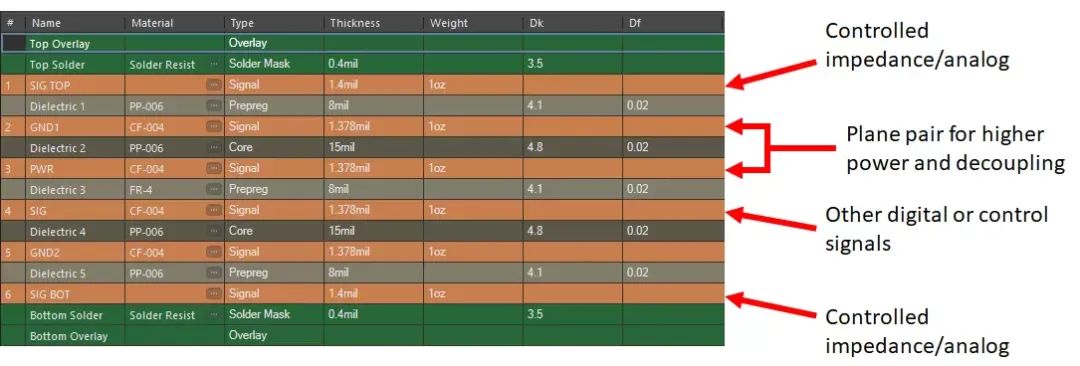

6层PCB叠层设计指南
4层PCB上的空间用完后，就该升级到6层电路板了。额外的层可以为更多的信号、额外的平面对或导体的混合提供空间。如何使用这些额外的层并不重要，重要的是如何在PCB叠层中排列它们，以及如何在6层PCB上
2023-10-16 15:24:34
详解PCB各层含义
PCB的绘制可以使用很多中软件，比如Protel 99 SE（Altium Designer前身）、Altium Designer、Candence等等，PCB的绘制需要在不同的层上操作，初学者可能会被搞得迷糊，下面就对这些层的作用进行分析。
2019-04-20 09:01:00
EDA顶层丝印层怎么画
EDA（电子设计自动化）顶层丝印层是在PCB（Printed Circuit Board，印刷电路板）设计过程中起到标记和辅助引导功能的一层。它通常包含了元件名称、位置、方向和标志等信息，对于电路板
2023-12-19 17:30:30
DXP的使用及绘制PCB
一 软件功能简介 Altium Designer 把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合。我们主要使用这个软件进行的是原理图设计和PCB
河南顺之航
2019-07-09 07:11:13
pcb电源层需要铺铜吗？
pcb电源层需要铺铜吗？ 在设计 PCB 电源层时，是否需要铺铜取决于电路的需求以及设计者的决策。在这篇文章中，我们将讨论什么是 PCB 电源层、设计 PCB 电源层的目的，以及铺铜在 PCB 电源
2023-09-14 10:47:17
电路板设计中底层器件快速切换到顶层方式
电路板设计中底层器件如何快速切换到顶层将元器件实现快速的顶底切换，能更加方便高效让我们去进行布局。单个器件在移动命令中，可按L键快速实现换层。如何实现多个器件快速实现换层。选中多个器件按快捷键M+S
lanjie66
2019-07-10 08:26:45

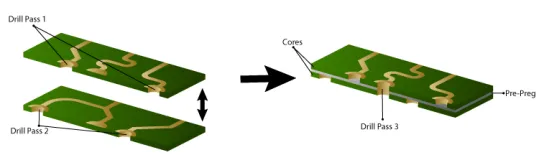

PCB六层板的制作步骤与布局技巧介绍
6层板由于PCB板中可以有两层地，所以可以将模拟地和数字地分开。对于统一地还是分开地，涉及到电磁干扰中信号的最小回流路径问题，绘制完原理图，别忘检查错误和查看封装管理器，检查元器件封装。
2019-04-18 15:35:16
高压开关电源3D PCB绘制教程：SOLIDWORKS绘制SOT23教程
本教程配有配套视频教程，读者可以配合配套的视频教程学习，下载本课的对应课件和源文件，更多课程及材料，敬请关注凡亿教育：《 高压开关电源3D PCB绘制教程 》。 使用SOLIDWORKS绘制
2023-01-07 19:55:05

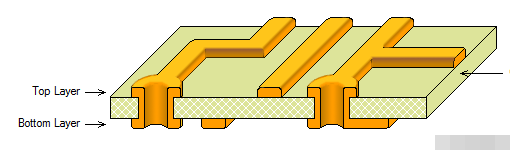

PCB各个层详解
在设计在设计PCB时候，好多朋友都对PCB中的层不够了解，特别是新手，对各个层的作用比较模糊，这次我们来看看在使用软件AltiumDesigner画板时，各个层有什么不同。
2020-10-19 14:29:10
通过Allegro软件绘制PCB封装的步骤说明
Allegro软件绘制PCB封装，比其它EDA软件相对于复杂一些，步骤更多一些，我们这里简单的列一下通过Allegro软件绘制的PCB封装的步骤，分2类不同封装，即贴片类型封装和插件类型封装，具体的操作步骤如下所示。
2022-10-12 11:06:01
PCB中的阻焊和阻焊层是什么？如何区分？
大家在绘制PCB的时候会发现我们的EDA软件当中都存在阻焊层和钢网层这两个层，那么大家有想过这两个层是有什么作用呢？ 注意： 阅读之前，请大家先理解下PCB两个不同的概念，阻焊层与阻焊 阻焊层的作用
2023-01-18 08:10:02
PCB原理图绘制步骤
文章目录1、电路原理图绘制2、PCB原理图绘制1、电路原理图绘制新建一个工程，在新工程下新建一个电路原理图新的AD没有什么可用的库，可以自己网上下载，然后添加进AD也可以自己创建库右击工程，在新建
刀马旦
2021-09-06 08:57:33

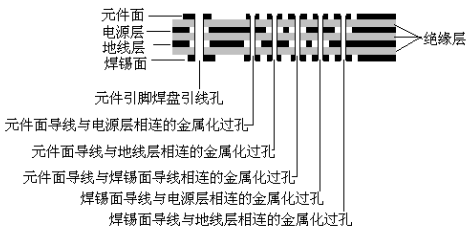

pcb四层板是哪四层，pcb四层板简介
