好的，PCB板ICT（在线测试）测试点的设置是确保电路板可测试性和生产良率的关键环节。以下是详细的设置方法和原则（中文回答）：
一、ICT测试点设置的核心目标
- 接触可靠性： 确保测试探针能稳定、可靠地接触到测试点，没有虚接、误触或接触不良。
- 电气隔离性： 测试点应与其周围导电部分（如元件焊盘、走线、铜箔、过孔等）保持足够的安全距离，防止探针误触造成短路或信号串扰。
- 机械稳定性： 测试点位置应避开可能受力变形、受夹具压迫或受后续组装工序（如波峰焊、压接）影响的区域（如板边、板角、大元件下方）。
- 可访问性： 测试点必须位于测试夹具探针能够到达的位置。
- 高覆盖率： 尽可能让所有需要测试的网络（Net）都拥有可供访问的测试点，确保测试覆盖率最大化。
二、ICT测试点设置的具体方法
-
测试点类型选择：
- 专用测试焊盘：
- 首选方案。 在需要测试的网络（走线）上，专门设计一个圆形或方形的裸铜焊盘（通常覆盖阻焊），仅用于测试。
- 优点： 位置灵活、尺寸可控、电气隔离性好、接触可靠。
- 元件焊盘/引脚：
- 次选方案。 利用元件（如电阻、电容、IC引脚等）本身的焊盘作为测试点。
- 注意： 必须确保焊盘尺寸足够大（至少满足下面尺寸要求），且不会被元件本体完全覆盖。对于IC引脚，优先选择最外侧引脚或较长的引脚。避免使用芯片底部焊盘（如BGA焊球）或细间距元件引脚作为主要测试点。
- 过孔：
- 谨慎使用。 如果过孔足够大（直径通常需≥0.8mm）且覆盖阻焊（即不是塞孔填平），可以用作测试点。
- 缺点： 探针接触点小（环形），可靠性不如专用焊盘；易藏污纳垢；填孔工艺后无法使用。
- 测试点类型组合： 通常一块PCB会混合使用专用测试焊盘、合适的元件焊盘和过孔来满足所有网络的覆盖率要求。
- 专用测试焊盘：
-
测试点尺寸规范：
- 直径/尺寸：
- 圆形测试点：推荐直径1.0mm - 1.5mm。绝对最小直径不应小于0.8mm (32mil)，0.9mm (35mil) 是更常见的最低要求。过小会导致探针接触不良。
- 方形测试点：边长不应小于0.9mm - 1.0mm。
- 阻焊开窗： 测试点表面必须开阻焊窗（即裸露铜），且开窗尺寸应大于测试点铜箔尺寸（单边大0.05mm - 0.1mm为宜），确保铜箔完全裸露并提供一定的工艺容差。
- 直径/尺寸：
-
测试点间距规范：
- 测试点中心间距： 强烈推荐≥2.54mm (100mil)。最小间距不应小于1.27mm (50mil)，否则相邻探针可能因针套干扰而无法安装或造成短路风险。
- 测试点与元件间距： 测试点边缘距离任何元件本体（主体、引脚、焊盘）边缘至少1.0mm (40mil)。 距离大电感、变压器等高元件至少5mm。
- 测试点与走线间距： 测试点边缘距离任何非本网络的走线、铜箔、过孔边缘至少0.5mm (20mil)，最好达到1.0mm (40mil) 以上。
- 测试点与板边间距： 测试点中心距离PCB板边缘至少3.0mm (120mil)，推荐5.0mm (200mil)。确保夹具夹持板边时不会触及测试点。
-
测试点布局原则：
- 网格化分布： 尽量将测试点按统一间距（如2.54mm网格）分布在PCB的顶层（Top Layer） 上。优先使用顶层。 这极大简化了测试夹具的设计和制造。
- 位置选择：
- 尽量放置在开阔、无遮挡的区域。
- 避开板边、板角（离边缘至少3mm - 5mm）。
- 避开高大元件（如散热器、电解电容、变压器）下方或附近。
- 避开需要人工操作（如跳线、开关、连接器插拔）的区域。
- 避开波峰焊夹具夹持区域。
- 避开压接连接器下方。
- 双面板测试点处理： 对于双面板，底层（Bottom Layer） 的测试点需要特殊处理：
- 首选方法： 通过过孔将底层的测试点网络引到顶层，在顶层放置专用测试焊盘。
- 次选方法（需夹具支持）： 如果必须直接在底层测试，则夹具需要设计下针（Bottom Probing）。此时底层测试点同样需严格遵守尺寸、间距、位置要求，并且夹具成本会增加。
- 关键信号优先： 电源、地、复位、时钟、使能、关键控制信号、模拟参考点等必须设有可靠、易访问的测试点。重要的模拟节点、差分对测试点要成对设置并靠近。
- 芯片引脚扩展： 对于芯片（特别是细间距器件），如果其引脚不适合直接被探针接触，需要从其引脚引出一段短线到开阔区域，末端放置专用测试焊盘（称为“延伸测试点”）。
- 接地测试点： 提供多个（通常4-8个，分布在板的不同区域）良好的接地测试点（GND Test Points），用于夹具探针的公共端连接，确保测试回路良好。这些点应选择大面积接地点。
- 散热焊盘： 大电流或功率器件的散热焊盘（Thermal Pad）如果需要测试，必须专门为其设计大的延伸测试点或多个测试点（如果需要测电流或低阻值），通常无法直接在焊盘上测。
-
测试点标识与编号：
- 清晰标注： 在PCB的丝印层（Silkscreen） 上，在测试点旁边清晰地标注其名称（如
TP1,TP_VCC,TP_RESET,TP_GND1）。避免使用易混淆的字符。 - 唯一编号： 每个测试点应有唯一编号，并与电路图、测试程序中的网络名对应。
- 显著标识： 可以使用特定的丝印符号（如圆圈内加“T”或“TP”）来标识测试点位置，方便目检和调试。
- 清晰标注： 在PCB的丝印层（Silkscreen） 上，在测试点旁边清晰地标注其名称（如
-
工艺要求：
- 表面处理： 测试点的铜表面需要进行抗氧化处理（如喷锡、沉金、OSP、沉银）。避免裸铜暴露在空气中氧化导致接触不良。
- 平整度： 确保测试点焊盘表面尽可能平整，无突起异物（如锡珠、锡渣）。沉金或OSP是较好的选择。
- 避免塞孔： 如果使用过孔作为测试点，必须通知PCB厂不要进行树脂塞孔填平处理，否则孔内无法接触。
三、设计规则检查（DRC）与沟通
- 使用DFM/DFT工具： 利用PCB设计软件（如Altium Designer, Cadence Allegro, KiCad）中的DFM（可制造性设计）或专门DFT（可测试性设计）规则检查功能，设置好测试点的尺寸、间距、隔离度等规则，在设计过程中进行实时检查。
- 设计评审： 在设计完成后，务必进行正式的DFT评审。参与者应包括：
- PCB设计工程师
- 测试工程师（最关键）
- 硬件工程师
- 制造工程师
- 提供测试点列表： 向测试工程师提供一份清晰的测试点列表（位置、编号、对应网络名、所在层）。测试工程师会根据此列表评估覆盖率、规划夹具探针布局并编写测试程序。
- 早期沟通： 在PCB布局的早期阶段就与测试工程师讨论关键的测试点和覆盖率要求，避免后期因无法加入测试点而返工。
四、总结关键要点口诀
- 尺寸足（≥1.0mm）
- 间距够（≥2.54mm）
- 隔离好（离元件、走线远）
- 位置优（顶层、开阔、避板边高件）
- 标识清（丝印TP+编号）
- 接地多（多个GND点）
- 表层露（开阻焊、表面处理）
- 早沟通（与测试工程师）
遵循以上原则和方法设置ICT测试点，可以显著提高PCB板的可测试性、量产测试效率和良率，降低返修成本。设计时务必优先考虑测试需求（DFT）。
PCB板设计测试点的基本原则
线路板PCB测试点设置的原则是确保测试的准确性和高效性，同时避免对PCB板造成不必要的损害。以下是一些关键的设置原则： 1.测试点的分布： 测试点应均匀分布在PCB板上，避免集中在某个小区域内，以
2025-02-08 11:35:29
在电路板上设置测试点?测试点是什么？
对学电子的人来说，在电路板上设置测试点（test point）是在自然不过的事了，可是对学机械的人来说，测试点是什么？基本上设置测试点的目的是为了测试电路板上的零组件有没有符合规格以及焊性，比如说想
他在笑
2021-09-17 06:30:00
电路板设计为什么要设置测试点

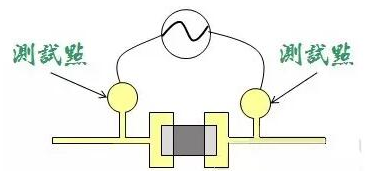

基本上设置测试点的目的是为了测试电路板上的零组件有没有符合规格以及焊性，比如说想检查一颗电路板上的电阻有没有问题，最简单的方法就是拿万用电表量测其两头就可以知道了。
2019-05-02 11:18:00
电路板的设计为什么要设置测试点
来源：罗姆半导体社区 对学电子的人来说，在电路板上设置测试点（test point）是在自然不过的事了，可是对学机械的人来说，测试点是什么？ 基本上设置测试点的目的是为了测试电路板上的零组件有没有
2023-02-01 16:48:37
在电路板上设置测试点的目的是什么
基本上设置测试点的目的是为了测试电路板上的零组件有没有符合规格以及焊性，比如说想检查一颗电路板上的电阻有没有问题，最简单的方法就是拿万用电表量测其两头就可以知道了。
2020-03-06 14:34:12
设置测试点的目的及设计要求
基本上设置测试点的目的是为了测试电路板上的零组件有没有符合规格以及焊性，比如说想检查一颗电路板上的电阻有没有问题，最简单的方法就是拿万用电表量测其两头就可以知道了。
2019-05-23 14:26:04
电路板上为什么要设计测试点？
对学电子的人来说，在电路板上设置测试点（testpoint）是再自然不过的事了。有多少人没听说测试点？知道测试点但不了解测试点用途的人又有多少呢？基本上设置测试点的目的是为了测试电路板上的零组件
2024-03-09 08:10:04
PCB设计中如何创建测试点
测试点的小型金属触点。这里是什么是PCB测试点以及您作为设计师应该如何使用它们的简要概述。 PCB测试点的目的 为了验证组件组装过程的完整性，一个完整的印刷电路板将经历一个自动测试周期。这样做的目的是查找没有通过良好焊
2020-12-15 16:36:08
EDA教程：在PADS中添加表面型测试点
，但这是通孔方式的测试点，为了节省测试点所占用的PCB空间，高密度布线中我们更需要表面形式的测试点。这时我们可以按以下方法来添加表面型测试点：一．在PADSLayout（PowerPCB）中添加表面
kdsnvjsnjk
2019-06-10 09:16:20
电路板上这些测试点大有学问，你知道吗？
对学电子的人来说，在电路板上设置测试点（test point）是在自然不过的事了，可是对学机械的人来说，测试点是什么？基本上设置测试点的目的是为了测试电路板上的零组件有没有符合规格以及焊性，比如说想
jenny042
2019-11-11 07:00:00
探究PCB电路板上测试点有多重要
，还曾经为了这个测试点问过好多人才了解它。基本上设置测试点的目的是为了测试电路板上的零组件有没有符合规格以及焊性，比如说想检查一颗电路板上的电阻有没有问题，最简单的方法就是拿万用电表量测其两头就可以知道了。 可是在大量生产的工厂
2021-03-27 09:38:41
PCB工程师为什么要在设计电路板的时候设置测试点？
基本上设置测试点的目的是为了测试电路板上的零组件有没有符合规格以及焊性，比如说想检查一颗电路板上的电阻有没有问题，最简单的方法就是拿万用电表量测其两头就可以知道了。
minwayson
2020-10-29 10:46:50
测试点的直径参数
这个直径是测试点的最小尺寸，用于确保测试探针可以准确地与测试点接触。如果测试点直径小于这个值，可能会导致测试探针无法正确接触到测试点，从而影响测试的准确性。
2024-10-28 10:31:07
电路板上怎么知道是测试点
为了测试电路板上的零组件有没有符合规格以及焊性，我们在电路板上需要测试点，如果想检查一个电路板上的电阻正不正常，最基础的方法就是拿万用电表量测其两头，那么电路板上怎么知道是测试点呢？ 在故障维修
2021-08-22 15:08:01
不容忽视的PCB测试点，关键时刻可以避免批量事故哦！

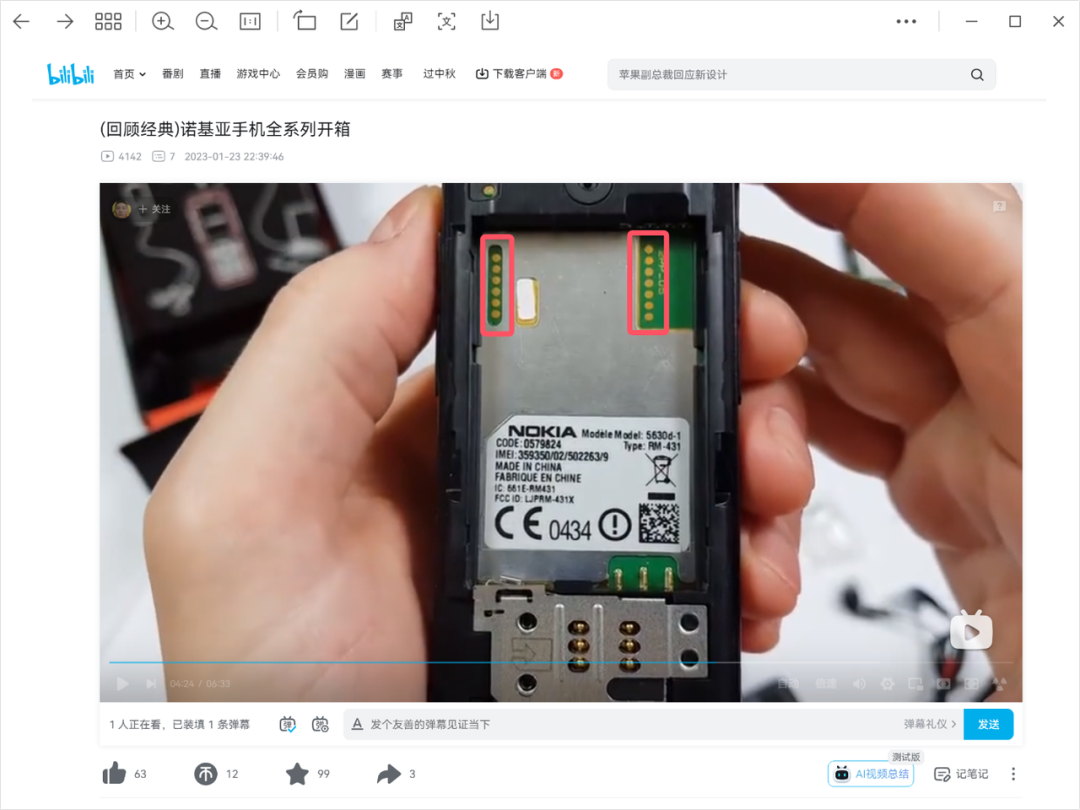

** PCB测试点**是啥子？请看下图： 如果你曾经用过NOKIA手机，每次你打开后盖换电池的时候，每次看到的 那两排圆形的点——就是PCB测试点， or you can call
2024-10-08 06:58:31

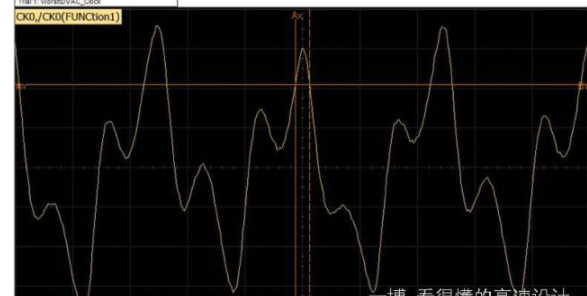

如何找准PCB设计中的测试点位置
作者:周伟 一博科技高速先生团队成员 测试点对于测试人员来说非常重要,也是非常熟悉,测试的准确性和测试点的位置密切相关,而不对的测试点将会带来不对的测试结果,从而影响对信号质量的判断。那是不是所有
2021-01-14 10:54:02

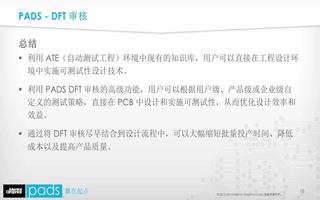

利用PADS可测试性设计优化PCB测试点和DFT审核
PADS 可测试性设计 (DFT) 审核可以缩短上市时间。了解如何尽早在设计流程中利用 PCB 测试点和 DFT 审核优化设计。
2019-05-14 06:26:00
浅谈PCB上测试点的用途
早期在电路板上面还都是传统插件（DIP）的年代，的确会拿零件的焊脚来当作测试点来用，因为传统零件的焊脚够强壮，不怕针扎，可是经常会有探针接触不良的误判情形发生。
2023-03-31 10:32:47
PCBA板的测试方法有哪些?
检测AOI。 一、在线测试(ICT) ICT—IN CIRCUIT TESTER即自动在线测试，是现代PCB制造厂商必备测试设备，非常强大。它主要是通过测试探针接触PCB layout出来的测试点来检测PCBA的线路开路、短路、所有零件的故障情况.这里需要用到工装治具。如下图： 由于pcb板类型
2024-10-07 16:10:41
接口测试的测试点有哪些类型
接口测试是软件测试的一个重要组成部分，主要用于验证系统各模块之间的接口是否按照预期工作。接口测试的测试点类型繁多，以下是一些常见的测试点类型，以及对它们的详细分析。 功能性测试 功能性测试是接口测试
2024-05-30 15:04:32

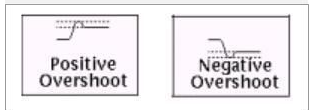

测试点对高速信号质量的影响
