好的，电能表（电度表）使用的PCB（印刷电路板）是整个电能表的核心载体，其设计和制造质量直接关系到电能计量的准确性、可靠性、安全性和使用寿命。
以下是电能表PCB的关键特点和设计要求（用中文说明）：
-
高精度和多层设计：

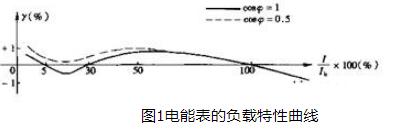

- 计量精度要求高： 电能计量芯片及其采样电路（电压、电流采样）对精度要求极其苛刻（通常要达到0.5级、1级甚至0.2S级）。PCB的布线设计必须最大程度地减少干扰、保证信号完整性、降低寄生参数（电阻、电感、电容）。
- 多层板： 为了满足上述精度需求、提供足够的走线空间以及良好的电磁屏蔽，现代智能电能表的PCB通常是4层、6层甚至更多层的结构。
- 内层电源/地平面： 提供低阻抗的电源和接地回路，减少噪声耦合，增强电源稳定性。
- 信号层隔离： 将敏感的模拟信号（如计量信号）与数字信号、电源信号分层隔离，防止串扰。
- 电磁兼容性： 良好的层叠结构有助于控制电磁辐射和抗干扰能力。
-
严格的电气隔离与安全间距：

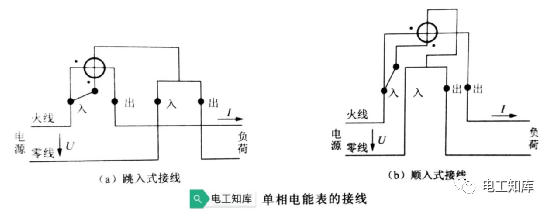

- 强电与弱电隔离： PCB必须清晰地将高压侧（电压采样端子、电流采样端子及连接线路）与低压侧（计量芯片、MCU、通信电路、电源电路等）进行物理分隔。
- 爬电距离和电气间隙： PCB上不同电位（尤其是高压与低压之间）的导体（走线、焊盘、过孔）之间的最短距离（爬电距离沿表面，电气间隙是空间最短距离）必须严格遵守安规标准（如IEC/EN 61010-1, IEC/EN 62052-11, 国网/南网企业标准等）。这是防止漏电、飞弧和确保人身安全的关键。
- 隔离槽： 通常在高压区与低压区之间设计物理开槽（隔离槽），进一步增大爬电距离。
- 丝印层标识： 清晰标注高压区域警告标识和安全等级。
-
优化的布局布线：
- 计量芯片核心区域： 围绕计量芯片的布局布线是重中之重。
- 采样信号路径最短化： 电压、电流采样电阻（或互感器次级输出）到计量芯片输入端口的走线应尽可能短、直、等长（差分对），且避免平行长距离走线。
- 星型接地： 计量芯片的模拟地通常采用星型单点接地方式连接到主地平面，避免地环路引入噪声。
- 去耦电容： 在计量芯片、MCU、通信芯片等关键IC的电源引脚附近放置高质量、低ESR/ESL的旁路电容（通常包含不同容值的组合），并尽量靠近引脚。
- 参考电压： 为计量芯片提供精密基准电压（Vref）的电路（通常是低噪声低漂移的基准源）需要特别注意布局和滤波。
- 热设计： 合理规划发热元件（如电源模块、采样电阻、继电器）的位置，必要时增加散热铜箔、散热孔或散热器。
-
高可靠性元器件与材料：
- 元器件选型： 选用符合电能表行业标准、具有长寿命、高稳定性（低温漂、低老化）、高品质的元器件。
- PCB基材： 通常使用FR-4材料，但对于要求更高的应用或特定环境（如高温高湿），会选用高Tg值（玻璃化转变温度）的FR-4材料甚至特殊材料（如罗杰斯RO4350B等高频板材），以提高热稳定性和可靠性。
- 表面处理： 常用沉金或沉锡，提供良好的可焊性、平整度和一定的抗氧化能力。沉金在接触点（如电池座、按键接触点）和需要多次焊接的部位更有优势。
-
电源完整性设计：
- 稳定干净的电源： 为计量芯片、MCU等核心部件提供稳定、低纹波噪声的电源至关重要。电源模块或LDO的选择、滤波电路设计、电源平面设计都需要仔细考量。
- 功率回路： 对继电器或可控硅等开关器件的电源回路设计要考虑大电流承载能力（足够的铜箔宽度/厚度、过孔数量）、低阻抗和开关噪声抑制。
-
通信接口：

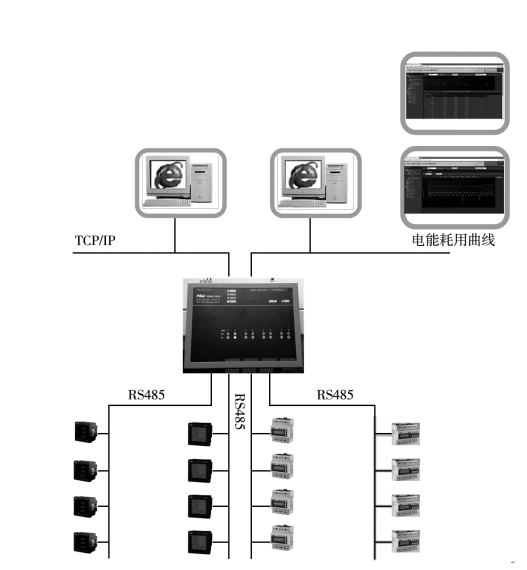

- 预留或集成各种通信模块的接口（如RS-485、红外、载波、微功率无线、GPRS/4G/NB-IoT等），并确保其布局布线满足信号完整性和EMC要求。
-
防篡改与安全设计：
- 物理封装防护： PCB设计需配合表壳，考虑铅封孔位、螺丝固定孔位等。
- 关键电路保护： 对关键计量电路、存储器等进行物理遮挡或使用保护涂层。
- 篡改检测： 设计端子盖开盖检测、磁场检测等防窃电功能的电路接口。
-
可制造性与可测试性：
- DFM： 设计需符合PCB制造工艺要求（如最小线宽/线距、孔径、阻焊桥等）。
- DFT： 设计必要的测试点，方便生产测试（ICT，飞针测试）和后续维修诊断。
总结来说，电能表PCB不仅仅是连接元器件的载体，更是实现高精度计量、确保电气安全、满足严苛环境要求和长期可靠运行的核心平台。其设计是一个高度专业化和精细化的工程过程，需要平衡精度、安全、成本、可靠性和可制造性等多方面因素。 选择经验丰富的PCB设计公司和制造商对于电能表的整体性能至关重要。
如果您有更具体的需求（如单相表、三相表、智能表的具体功能、或者对某个环节如安全间距的具体数值感兴趣），可以进一步说明，我可以提供更针对性的信息。
