以下是关于PCB电流与温升关系的专业解析及设计建议：
核心关系公式（IPC-2152标准）
温升（ΔT）∝ 电流²（I²） × 电阻（R）
温升直接取决于电流平方与导体电阻的乘积，这是设计时必须控制的核心参数。
五大关键影响因素
-
铜箔厚度（核心变量）
- 常用厚度：1oz(35μm)/2oz(70μm)
- 厚度倍增（如1oz→2oz）可使同温升下载流量提升≈40%
- 示例：10℃温升时，1oz铜100mil线宽载流≈5A → 2oz铜可达≈7A
-
布线宽度（Width）
- 每增加50%线宽，载流能力提升≈35%
- 设计陷阱：穿孔处铜箔蚀刻减薄需额外加宽补偿
-
环境温度（Ta）
- 工作温度=环境温度+ΔT
- 高温环境（如85℃）需降低设计电流值：
I_{adjusted} = I_{nominal} \times \sqrt{\frac{T_{max} - T_a}{T_{max} - 25}}
-
叠层散热路径
- 内层布线散热效率仅为表层的60%（无强制对流时）
- 关键信号层应靠近散热铜层（如电源层）
-
过孔载流能力
- 单个0.3mm过孔载流≈1A（ΔT=10℃）
- 需多孔并联：N≥ I/0.8A（预留20%余量）
实战设计方法
| 载流量速查表（ΔT=20℃, 静态空气环境） | 铜厚 | 线宽(mm) | 载流量(A) | 适用场景 |
|---|---|---|---|---|
| 1oz | 0.5 | 2.1 | 信号线 | |
| 1oz | 2.0 | 6.8 | 普通电源 | |
| 2oz | 1.0 | 5.2 | DDR电源 | |
| 2oz | 5.0 | 18.3 | 大电流电源输入 |
优化策略：
- 电流密度均衡：避免局部铜箔过载（>30A/cm²危险区）
- 热焊盘技术：电源器件焊盘采用“星型散热通道”
- 铜箔拓扑优化：
- 避免直角走线（尖端效应升温+15%）
- 高电流路径优先铺铜平面
温升验证方法
- 红外热成像：检测热点位置（分辨率需≤0.5℃）
- 仿真流程：
graph LR A[建立PCB 3D模型] --> B[导入材料热导率] B --> C[设置电流负载] C --> D[边界条件设置] D --> E[求解温度场] E --> F[热点优化迭代] - 降额规范：
- 消费类产品：ΔT≤30℃
- 工业级：ΔT≤20℃
- 军品级：ΔT≤10℃
典型失效案例
某5G基站电源模块因未计算趋肤效应：
- 设计：10A@1MHz使用2oz铜箔
- 实际：高频电流集中在表层（穿透深度仅66μm）
- 结果：局部温升达98℃，铜箔剥离失效
高频修正公式：
有效截面积 = (线宽 × 趋肤深度) × 2
趋肤深度δ(mm) = 66 / √f(MHz)
通过精准控制铜箔参数、优化散热路径，并严格执行载流仿真验证，可确保PCB在安全温升范围内可靠工作。大电流设计建议预留≥30%电流余量应对环境波动。
什么是温升电流？什么是额定电流？
什么是温升电流？什么是额定电流？ 电流是电子在导体中通过的速度或电量。电流的大小决定了导体中电荷的流动方向和速度，所以在电路中电流的大小对于电路的正常运行具有重要的作用。在电路中，电流
2023-09-14 10:53:27
温升大电流发生器的作用和操作
温升大电流发生器的作用和操作 温升大电流发生器是一种用于产生大电流并测量器件温升的设备。它的主要作用是模拟电子元器件在高电流工作状态下的工作条件，以评估其在高电流下的性能和可靠性。在实际中，温升
2023-12-19 15:04:42

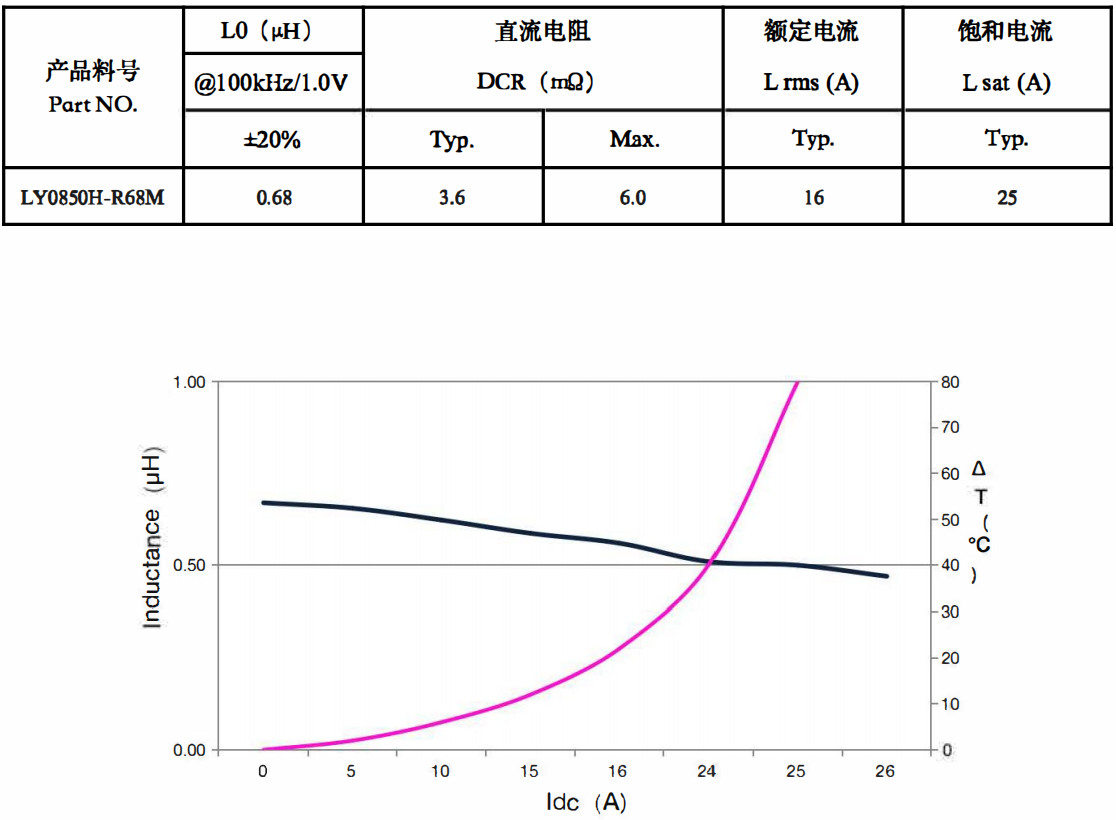

功率电感温升电流参数的运用
测试饱和电流值，但并不代表我们设计不超过饱和电流的应用就可以高枕无忧了，今天我们讨论下功率电感的另外一个重要参数，温升电流Irms 。这个缩写很容易误导工程师，以为是电流的有效值（事实上有很多文章这么认为），实际上，Irms只是温升电流的缩写，不能完
2021-11-08 09:45:53
电感温升电流越大越好吗
电感作为电子电路中非常重要的一个电子元器件，它的温升和电流承载能力是评估其性能的一个重要指标。有人问，电感温升电流越大是不是电感就越好？本篇我们就来简单探讨一下这个问题。 我们知道电感的温升于它
2024-04-09 13:18:22
什么是温升电流、RMS电流、饱和电流、额定电流？
什么是温升电流、RMS电流、饱和电流、额定电流？ 温升电流是指电流通过导线或设备时所产生的热量，该热量将导致导线或设备温度升高。当电流通过导线时，导线的电阻会使电能转化为热能，导致导线发热。这种发热
2024-02-18 16:44:44

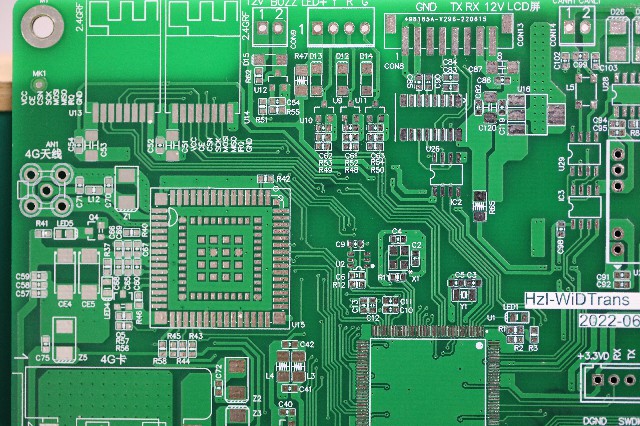

揭秘PCB设计生死线：走线宽度、铜厚与温升如何决定电流承载力？
一站式PCBA加工厂家今天为大家讲讲PCB走线与过孔的电流承载能力有受什么影响?PCB走线与过孔的电流承载能力的影响因素。PCB走线与过孔的电流承载能力受线宽、铜厚、温升、层别及散热条件等多重因素
2025-11-19 09:24:59
温升超标比你想的严重！三点告诉你怎么选低温升大电流连接器？
背景介绍大电流连接器的温升异常是导致设备故障的常见原因。其会导致很多严重的危害，你知道吗？那么用户又该如何选择低温升的大电流连接器呢？1大电流连接器温升超标危害更胜一筹温升高，必定是大电流
2025-05-09 18:12:38
有哪些措施可以控制电机温升
电机定子绕组的温升与电流呈正相关，电流增大时，温升自然也会增加，而且增加的幅度还要大一些。除电流影响外，温升还与其他关联因素有关，如生产加工过程中工艺波动、质量控制等因素。为规避由于工艺波动等因素可能导致的不符合，产品设计时应留有一定的裕度。
2023-03-08 11:15:05
什么是温升测试？
条件下运行至热平衡状态或曲线走势明显平稳。2.保持额定负载值运行，并监测各温度(温升)测量点热电偶反馈的数据，记录被测产品个点温度(温升)测量点的反馈值，测量和记录被测产品运行的电压、电流、输入功率
ancitest
2021-06-26 09:22:49
UL498温升测试介绍
电气故障、火灾或其他安全事故。一、什么是温升测试？温升测试主要是用来测试电气设备在长期运行时，其内部或外部是否会因电流通过而发生过度发热的现象。温升指的是设备在电流
2025-07-03 11:33:18
什么是温升试验
性能，导致绝缘等级下降或增加不稳定性。在产品设计阶段，进行温升试验是确保产品安全稳定工作的重要环节。温升试验定义温升试验是一种评估电子电气设备在运行中各部件相对于环境温
2025-01-28 00:27:16

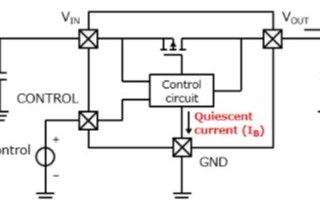

LDO的功耗和温升计算以及改善温升的PCB布局推荐
LDO工作的原理其实就是把多余的功率以热量的形式消耗掉，从而实现输入电压降压后达到输出电压，所以有个关键的问题就是LDO的功率，以及由于功率导致的温升问题，附带着最后再讲一下PCB布局推荐。
2022-04-15 08:07:09
大电流连接器如何破解温升窜高？DL28连接器低温升性能解读
背景介绍过高温升，堪称大电流连接器的致命伤。长期处于温升过高状态下，连接器绝缘性能易失效，产品易提前退役，甚至诱发火灾。温升于大电流连接器如此重要，那么它是如何实现低温升性能的呢？11大电流
2025-08-26 18:11:01
从温升曲线看失效：端子电流循环寿命试验机数据的初步判读技巧
在端子电流循环寿命试验中，温升曲线是反映端子性能变化的“直观窗口”—— 它记录了端子在持续电流作用下的温度波动规律，隐藏着端子接触状态、材质稳定性等关键信息。掌握温升曲线的初步判读技巧，能快速识别
2025-10-13 10:56:27
改善电连接器温升的设计要点
电连接器尤其是额定电流大的电连接器产品设计的难点在于温升。本文康瑞连接器厂家介绍电连接器的温升危害。热量传递的方式，在此基础上，提出电连接器的温升应从端子结构、接触阻抗、塑料结构和测试规范等方面进行
2023-01-06 14:26:51
在变压器设计中，如何控制温升？
。 首先，我们需要了解什么是温升。变压器在工作过程中会有一定的电流通过线圈，这就会导致电阻产生热量。如果这些热量不能有效地散发出去，就会导致变压器的温度升高，这被称为温升。温升不仅取决于电流，还与变压器的结构、材
2023-11-23 14:25:57

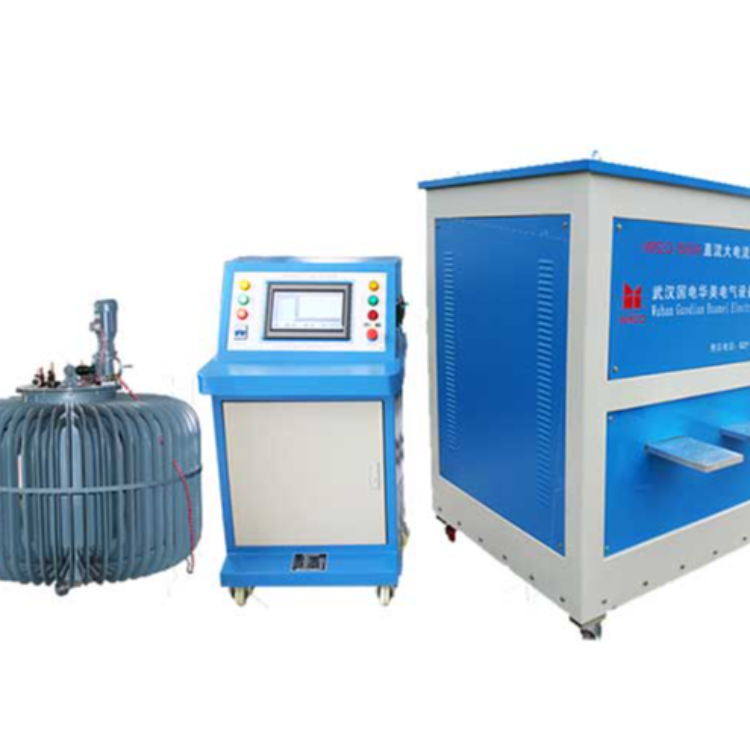

温升试验装置(大电流发生器)
