在PCB设计中，过孔（Via）和焊盘（Pad）的直径选择需根据实际需求、生产工艺和电气特性综合确定，以下是关键原则和常用尺寸参考（单位：毫米/mm）：
一、焊盘（Pad）直径
-
通孔焊盘（如DIP元件引脚孔）
- 钻孔直径（Drill Hole）：
比元件引脚直径大 0.2～0.4mm（例如引脚0.6mm，钻孔选0.8～1.0mm）。 - 焊盘外径（Pad Diameter）：
至少为 钻孔直径 + 0.4mm以上（最小安全值），推荐 钻孔直径 + 0.6mm（保证环宽≥0.15mm）。
示例：- 钻孔0.8mm → 焊盘外径 ≥1.4mm（常见1.5mm）。
- 钻孔直径（Drill Hole）：
-
表贴焊盘（SMD Pad）
尺寸由元件封装决定，需参考IPC标准或器件手册（如电阻/电容焊盘长宽通常比器件端部大0.2～0.5mm）。
二、过孔（Via）直径
-
钻孔直径（Drill Size）：
- 常规设计：0.2mm～0.3mm（高密度板），0.3mm～0.5mm（通用板）。
- 极限工艺：专业板厂可支持≥0.1mm（成本高）。
- 避免过小：<0.2mm的钻孔易断钻头，需评估厂家能力。
-
焊盘外径（Via Pad Diameter）：
- 最小环宽（Annular Ring）：≥0.15mm（保证孔铜可靠性）。
- 推荐公式：焊盘外径 = 钻孔直径 + 0.4mm（例如钻孔0.3mm → 焊盘0.7mm）。
- 常用组合：
- 标准过孔：钻孔0.3mm + 焊盘0.6mm
- 小过孔（μVia）：钻孔0.2mm + 焊盘0.4mm
三、关键考虑因素
- 电流承载：电源过孔需增大尺寸（如0.5mm钻孔+1.0mm焊盘），或多并联过孔。
- 板厂工艺：
- 咨询制造商支持的 最小钻孔 和 最小环宽（如批量生产通常要求钻孔≥0.2mm）。
- 密度要求：
- 高密度板（HDI）优先选小过孔（0.2mm/0.4mm），普通板用0.3mm/0.6mm更经济。
- 盖油 vs 开窗：
- 过孔盖油（塞孔）时焊盘可略小，开窗裸露需加大焊盘防氧化。
推荐安全值总结
| 类型 | 钻孔直径（mm） | 焊盘外径（mm） | 适用场景 |
|---|---|---|---|
| 普通过孔 | 0.3 | 0.6～0.8 | 常规信号布线 |
| 小过孔 | 0.2 | 0.4～0.5 | 高密度板、BGA区域 |
| 电源/地过孔 | 0.4～0.6 | 0.8～1.2 | 电源路径、散热 |
| 通孔焊盘 | 引脚直径+0.3 | 钻孔+0.6 | DIP元件、接插件 |
⚠️ 注意：最终尺寸需结合 PCB厂家工艺文档 和 设计规范 调整，并利用DFM（可制造性分析）工具验证！
pcb焊盘直径怎么设置
在PCB（Printed Circuit Board，印刷电路板）设计中，焊盘直径的设置是一个重要的环节，它直接影响到元器件的焊接质量和PCB板的整体性能。以下是一些关于如何设置PCB焊盘直径的步骤
2024-09-02 15:15:51
PCB中过孔应注意哪些问题？焊盘能否放过孔？
PCB中过孔应注意哪些问题？焊盘能否放过孔？ 在PCB设计中，过孔是用于连接不同层面的线路或元器件引脚的重要元件之一。下面是设计过程中需要注意的过孔问题： 1. 过孔的直径和间距：过孔的直径和间距
2023-10-11 17:19:35
pcb设计中如何设置默认的焊盘大小参数?
在PCB设计中，焊盘的大小和形状对于电路的可靠性和生产效率至关重要。设置合适的焊盘大小参数可以确保焊接过程中的稳定性和焊点的质量。以下是关于如何设置默认的焊盘大小参数的指南。 1. 理解焊盘的作用
2024-09-02 15:03:14

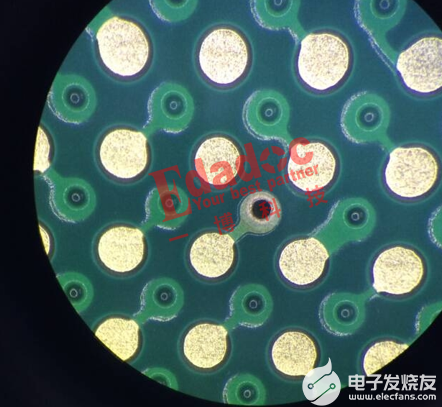

过孔焊盘如何摆放
线长度、过孔到焊盘间的最小间隙、过孔焊盘的直径，这三个因素。以上面1.0mm BGA NSMD焊盘为例，通过分析可以得到设计的规则要求。过孔焊盘直径对布线的影响过孔焊盘直径大小会对电路板的布线数量造成
两只耳朵怪
2020-07-06 16:06:12
PCB设计中过孔为什么要错开焊盘位置?
在PCB设计中，过孔（Via）错开焊盘位置（即避免过孔直接放置在焊盘上）是出于电气性能、工艺可靠性及信号完整性的综合考量，具体原因如下： 1. 防止焊料流失，确保焊接质量 焊盘作用 ：焊盘是元件引脚
2025-07-08 15:16:19
pads焊盘大小设置详细步骤
焊盘大小是PCB设计中一个非常重要的参数，它影响着焊接的质量和可靠性。在PCB设计中，我们可以通过设置不同的焊盘大小来适应不同的元器件和焊接工艺。下面是关于设置焊盘大小的详细步骤。 首先，我们需要
2023-12-26 18:07:42
pcb怎么改变焊盘大小
在PCB（Printed Circuit Board，印刷电路板）设计中，改变焊盘大小是一个常见的操作，具体步骤会根据所使用的PCB设计软件而有所不同。以下是一个基于通用流程的指导，以及针对
2024-09-02 15:01:37
PCB设计：焊盘和过孔差异分析
Ⅰ：定义不同 焊盘：它是表面贴装装配的基本构成单元，用来构成电路板的焊盘图案（land pattern），即各种为特殊元件类型设计的焊盘组合。 过孔：过孔也称金属化孔。在双面板和多层板中，为连通各层
2020-10-24 09:37:04
PCB Layout中焊盘和过孔的设计标准及工艺要求
的过孔，可以兼做导通孔，原则上孔径不限，焊盘直径应不小于 25mil， 测试孔之间中心距不小于 50mil。不推荐用元件焊接孔作为测试孔。 二、 PCB 设计中格点的设置 合理的使用格点系统，能
mintsy
2023-04-25 18:13:15
PCB焊盘大小的DFA可焊性设计
SMT的组装质量与PCB焊盘设计有直接的关系，焊盘的大小比例十分重要。如果PCB焊盘设计正确，贴装时少量的歪斜可以再次回流焊纠正(称为自定位或自校正效应)，相反，如果PCB焊盘设计不正确，即使贴装
2024-01-06 08:12:30
【必看知识】PCB设计中焊盘的设计标准
今天带大家来了解下在PCB设计中焊盘的设计标准。主要有三大类：PCB焊盘的形状和尺寸设计标准；PCB焊盘过孔大小标准；PCB焊盘的可靠性设计要点几个PCB设计中焊盘的主要设计标准。
2023-01-30 16:47:11
焊盘和过孔的区别
的上下两面做成圆形焊盘形状，过孔的参数主要有孔的外径和钻孔尺寸。Ⅲ：作用不同过孔：是PCB上的孔，起到导通或散热作用。焊盘：是PCB的铜盘，有的和孔配合起到连接作用，而有的是方盘，主要用来贴件。
2019-07-26 11:46:53
【设计干货】 PCB焊盘大小的DFA可焊性设计
SMT的组装质量与PCB焊盘设计有直接的关系，焊盘的大小比例十分重要。如果PCB焊盘设计正确，贴装时少量的歪斜可以再次回流焊纠正(称为自定位或自校正效应)，相反，如果PCB焊盘设计不正确，即使贴装
2023-03-14 09:20:04
过孔焊盘，你真的了解吗？PCB设计中的“隐形杀手”揭秘
Q过孔打在焊盘上，到底是"妙招"还是"馊主意"？A在PCB设计中，过孔和焊盘是两个最基本的元素，但它们的关系却常常让工程师们头疼不已。有人为了节省空间将过孔
2026-03-04 07:34:24
PCB的热焊盘与散热过孔4种设计形式介绍
PQFN封装底部大面积暴露的热焊盘提供了可靠的焊接面积，PCB底部必须设计与之相对应的热焊盘及传热过孔。过孔提供散热途径，能够有效地将热量从芯片传导到PCB上。
2019-12-27 10:40:58
PCB焊盘如何设置
以为说把封装找到、走线线布通就行，但是实际上DIP元件的PCB设计与制造，应当注意的问题之一就是，合理设计焊盘大小，如果焊盘大小过小，且引脚的过孔较大，那么在后期机加工的时候，极易将焊盘打掉或者破坏，即使没有损坏焊盘【雕刻机机器打孔或者你手工打孔的造诣已经出神入化
2020-11-05 10:35:52
PCB焊盘设计之问题详解
SMT的组装质量与PCB焊盘设计有直接的关系，焊盘的大小比例十分重要。今天与大家分享PCB焊盘设计基本原则和设计缺陷导致的可焊性相关问题。
2023-05-11 10:19:22
Allegro设计小技巧 | PCB中安装孔的焊盘与孔径设置
在做PCB设计时，一般需要在PCB板上添加定位孔，按照常用的螺丝尺寸大小，可放置相应尺寸的定位孔到PCB上，定位孔的孔径大小和焊盘大小可参考如下表所示：螺钉安装空间单位：mmM2.5M3M4M5M6
2022-06-27 09:46:55
PCB焊盘设计的常识
些，焊接时不至于脱落。PCB焊盘的尺寸设计也有相应的标准，即所有焊盘单边最小不小于0.25mm，整个焊盘直径最大不大于元件孔径的3倍。在布线较密的情况下，推荐采用椭圆形与长圆形连接盘。单面板焊盘的直径
JDBpcbe
2020-06-01 17:19:10
什么是PCB过孔？PCB过孔有哪些类型？
今天是关于：PCB过孔、5种PCB过孔类型、PCB过孔处理工艺 一、PCB过孔是什么意思？ PCB过孔用于在多层PCB的各层、走线、焊盘等之间 建立电气连接 。如果用过孔连接多层板可以减小 PCB
2023-07-25 19:45:01
不同制造工艺对PCB上的焊盘的影响和要求
必须有网络属性，两个测试焊盘之间的中心距离应大于或等于2.54mm；若用过孔做为测量点，过孔外必须加焊盘，直径在1mm（含）以上。 2、有电气连接的孔所在的位置必须加焊盘；所有的焊盘，必须有网络属性
白老大大
2022-06-23 10:22:15
PCB过孔的分类以及设计技巧
直径为D2，过孔焊盘的直径为D1，PCB板的厚度为T，板基材介电常数为ε，则过孔的寄生电容大小近似于：C=1.41εTD1/（D2-D1）过孔的寄生电容会给电路造成的主要影响是延长了信号的上升时间，降低
elecfans小能手
2020-08-03 16:21:18
华秋干货铺 | PCB焊盘大小的DFA可焊性设计
SMT的组装质量与PCB焊盘设计有直接的关系，焊盘的大小比例十分重要。如果PCB焊盘设计正确，贴装时少量的歪斜可以再次回流焊纠正(称为自定位或自校正效应)，相反，如果PCB焊盘设计不正确，即使贴装
2023-03-10 11:10:03
【PCB设计】PCB焊盘设计之问题详解
SMT的组装质量与PCB焊盘设计有直接的关系，焊盘的大小比例十分重要。如果PCB焊盘设计正确，贴装时少量的歪斜可以再次回流焊纠正(称为自定位或自校正效应)，相反，如果PCB焊盘设计不正确，即使贴装
2023-04-19 10:41:49

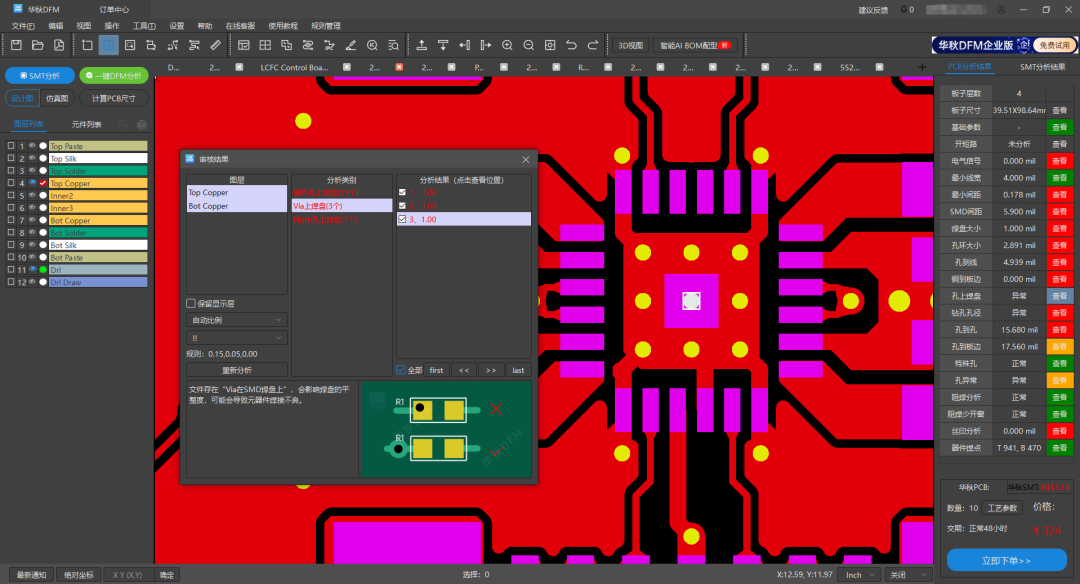

过孔与SMD焊盘过近导致的DFM案例详解
