以下是关于 PCB沉银（Immersion Silver，IAg）工艺 的详细解析，涵盖原理、流程、特点、应用及常见问题：
一、沉银工艺原理
沉银是一种 化学置换反应 工艺，利用银离子（Ag⁺）在铜表面发生氧化还原反应，沉积形成一层薄银层：
- 反应式：
(2\text{Ag}^+ + \text{Cu}^0 \rightarrow 2\text{Ag}^0 + \text{Cu}^{2+}) - 特点：
- 仅在铜表面沉积，不产生额外厚度（无电解堆积）。
- 银层厚度通常为 0.05~0.20μm，均匀覆盖铜面。

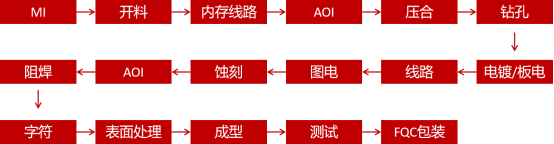

二、工艺流程（简化步骤）
- 前处理：
- 除油 → 微蚀（去除氧化层）→ 酸洗 → 水洗，确保铜面洁净活化。
- 预浸：
- 在沉银前浸润药液，防止杂质带入沉银槽。
- 沉银：
- 铜浸入含银离子的溶液中（温度 40~60°C，pH 4~5），置换反应持续至铜面完全覆盖。
- 后处理：
- 水洗 → 抗氧化处理（防银层硫化变黄）→ 烘干。
三、沉银层特性
| 项目 | 说明 |
|---|---|
| 外观 | 平整光亮，白色或淡黄色（与厚度相关） |
| 厚度 | 0.05~0.20μm（过厚易导致焊接微孔缺陷） |
| 导电性 | 优异（电阻率低，适合高频信号传输） |
| 焊接性 | 与锡膏兼容性好，焊接强度高 |
| 存储寿命 | 6~12个月（需真空包装，防硫化物/氯气腐蚀） |
四、优势与局限
优势：
- 成本低：银用量少（仅表面薄层），低于沉金（ENIG）。
- 无铅环保：符合RoHS标准。
- 适合精细线路：表面平整，适用于高密度互连（HDI）板。
- 高频性能好：趋肤效应下银导电性优于锡、镍。
局限：
- 易氧化发黄：接触硫化物或高温潮湿环境会变黄/黑。

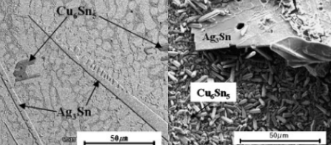

- 微空洞风险：焊接时可能产生微孔（与有机污染物有关）。
- 硬度低：银层软，易刮伤，需谨慎搬运。
五、关键工艺控制点
- 铜面清洁度：
- 残留油污或氧化物导致沉积不均。
- 药液参数：
- Ag⁺浓度、pH值、温度需严格监控（浓度过高易产生树枝状结晶）。
- 厚度控制：
- 过厚增加成本且引发焊接缺陷，过薄降低防护性。
- 防氧化处理：
- 需涂覆有机保焊剂（OSP类）或防银变色剂。
六、典型应用场景
- 消费电子产品：手机、平板电脑主板（成本敏感型）。
- 高频/射频电路：5G天线、雷达模块（利用低电阻特性）。
- LED照明：铝基板铜面沉银增强散热。
- 柔性电路板（FPC）：适用于可弯折线路。
七、常见缺陷与对策
| 缺陷 | 原因 | 解决方案 |
|---|---|---|
| 银层发黄/发黑 | 硫化物/氯气腐蚀或存储环境潮湿 | 加强包装密封性；添加抗变色剂 |
| 沉积不均 | 前处理不彻底或药液污染 | 优化微蚀；过滤药液 |
| 焊接微孔 | 银层过厚或有机残留 | 控制厚度<0.2μm；加强清洗 |
| 银迁移 | 潮湿环境下电场诱导离子迁移 | 增加阻焊层覆盖率；控制湿度 |
八、沉银 vs 其他表面工艺对比
| 工艺 | 厚度 | 成本 | 焊接性 | 存储寿命 | 适用场景 |
|---|---|---|---|---|---|
| 沉银 | 0.05~0.2μm | ★★☆ | ★★★ | 6~12个月 | HDI板、高频电路 |
| 沉金 | 0.05~0.1μm | ★★★★（高） | ★★★★ | >12个月 | 高可靠性产品 |
| OSP | 0.2~0.5μm | ★☆ | ★★☆ | 3~6个月 | 简单消费电子 |
| 沉锡 | 0.8~1.2μm | ★★★ | ★★★☆ | 6个月 | 通孔插装元件 |
九、发展趋势
- 纳米银防变色技术：通过添加纳米涂层提升抗氧化性。
- 低微空洞配方：优化药液有机物成分，减少焊接缺陷。
- 无氰沉银工艺：环保型替代传统含氰化物配方。
总结：沉银工艺以低成本、优异导电性及焊接性能成为消费电子和高频PCB的首选之一，但需严格控制厚度、存储环境及防硫化物污染，以规避氧化与微空洞风险。
