好的，PCB（印制电路板）定位孔的规范主要服务于装配和测试的精准定位与固定，确保PCB能准确、可靠地安装到机箱、支架或夹具中。以下是用中文总结的关键规范和设计要点：
PCB定位孔核心设计规范：
-
孔径尺寸：
- 基本原则： 孔径应比定位柱（销钉、导柱）或固定螺钉的直径 大0.2mm - 0.5mm。这提供了必要的装配公差间隙。
- 常用规格 (参考)：
- 配合 M2 螺钉/柱塞：孔径通常设计 2.4mm - 2.7mm (常用 φ2.5mm)。
- 配合 M2.5 螺钉/柱塞：孔径通常设计 2.9mm - 3.2mm (常用 φ3.0mm)。
- 配合 M3 螺钉/柱塞：孔径通常设计 3.4mm - 3.6mm (常用 φ3.5mm)。
- 配合 φ3.0mm 销钉：孔径设计 3.2mm - 3.3mm (紧配合) 或 3.3mm - 3.5mm (松配合)。
- 关键点： 务必与最终使用的定位柱（或螺钉）的 实际直径 确认匹配公差！不同厂家、不同精度的柱塞公差可能不同。对于精密定位或需要过盈配合的情况，公差要求更严格（如 +0.05mm/+0.1mm）。
-
孔位精度与公差：
- 坐标公差： 定位孔的中心坐标必须有明确的公差要求，通常在 ±0.05mm 到 ±0.2mm 之间。公差越紧，定位精度越高，但对PCB制造和装配夹具的要求也越高。
- 孔径公差： PCB钻孔本身也有公差（通常在 ±0.075mm 或 ±0.1mm），设计孔径时需将此考虑在内。在Gerber文件或钻孔图中标注孔径及其公差。
-
孔边距（Keep-Out Area）：
- 周围禁布区： 在定位孔周围必须设置足够大的 禁布区。此区域内 禁止 放置任何铜箔走线、元件、焊盘、过孔、丝印和阻焊开窗。
- 最小距离：
- 到板边：≥ 1.5倍孔径 或 ≥ 1.5mm (取较大值)，保证结构强度和防止孔边缘撕裂。
- 到走线/焊盘：≥ 1.0倍孔径 或 ≥ 1.0mm (取较大值)，防止装配应力或钻孔偏差导致短路。更严格的规范要求 ≥ 2.0mm。强烈建议 ≥ 2.0mm 以避免潜在风险。
- 到其他孔（安装孔、过孔）：≥ 1.0倍孔径 或 ≥ 1.5mm (取较大值)。
- 目的： 确保装配工具（如螺丝刀、压紧装置）有操作空间，防止金属部件接触到电路造成短路，保证孔的结构完整性。
-
数量与位置：
- 最少数量： 通常 至少需要2个定位孔 才能有效限制板子的移动（确定平面位置和旋转）。
- 不对称分布： 强烈推荐 将定位孔布置在 不对称 的位置（例如，板子的三个角上，且不是等腰三角形分布），或者使用 不同尺寸/形状 的定位孔组合。这实现了 防呆设计，防止PCB在装配时被反向或旋转180度错误安装。
- 布局考虑： 优先布置在PCB的 角落 或 边缘 附近，并考虑整个板子的重心和受力点，确保定位稳固。避免将所有定位孔集中在板子的一侧。
-
孔类型：
- 非金属化孔： 最常见的类型（NPTH, Non-Plated Through Hole）。孔壁没有任何铜层。适用于大多数仅需定位或通过塑料柱塞/金属螺钉（与电路无电气连接需求）固定的场合。

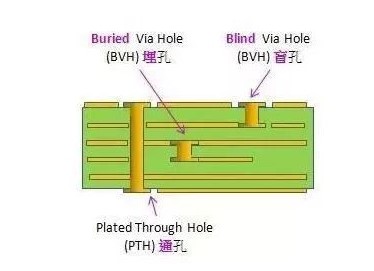

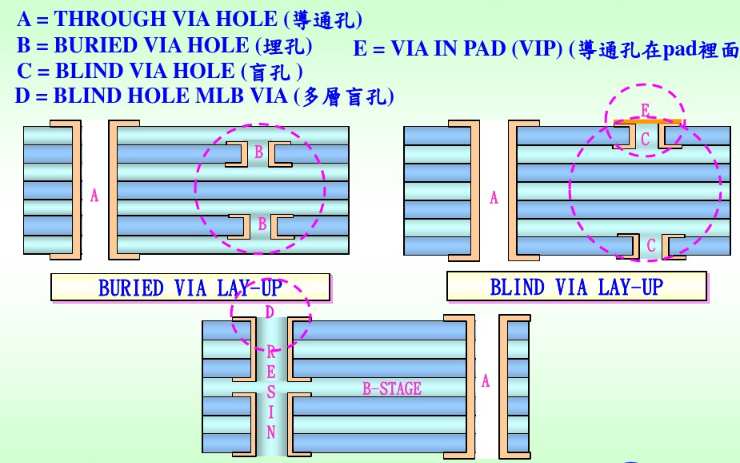

- 金属化孔： 孔壁有电镀铜（PTH, Plated Through Hole）。仅当定位柱需要与PCB上的地平面或其他网络进行 电气连接（如接地、屏蔽）时才使用。使用时需特别小心，确保装配时金属柱塞或螺钉不会意外短路周围的走线或焊盘，禁布区要求更高。非必需电气连接时，优先选用非金属化孔。
- 沉头孔/埋头孔： 当使用沉头螺钉并要求螺钉头部与板面平齐时使用。需要在PCB文件中专门绘制沉头孔的形状（通常是锥形或阶梯孔），并明确尺寸要求（孔径、沉头角度、沉头深度）。

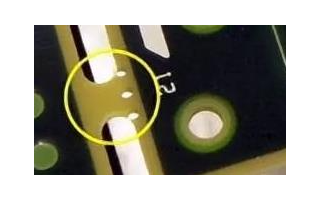

- 异形（非圆）孔： 如椭圆孔、“D”形孔（带一个平面）。常用于需要限制某个方向自由度或更严格的防呆设计。需在PCB文件中精确绘制轮廓。
-
标注与文件要求：
- 清晰标注： 在PCB设计文件（Gerber, 钻孔图）和装配图中，必须清晰标注所有定位孔的 坐标、孔径、公差、是否金属化 等关键信息。
- 层定义： 在PCB设计软件中，定位孔应绘制在 机械层(Mechanical Layer) 或 钻孔层(Drill Drawing Layer)，并在 钻孔文件(NC Drill File) 中包含其尺寸信息。
- 禁布区： 在相应的禁布层（如Keep-Out Layer）清晰绘制定位孔周围的禁布区域。
- 丝印标记（可选但推荐）： 在定位孔附近添加丝印标记（如圆圈、十字线）有助于目视识别和装配对准。标记应在禁布区外。
-
其他考虑因素：
- 板材强度： 当PCB较大、较重或受力较大时，定位孔位置可能需要额外的加强措施（如增加局部板材厚度、在孔周围铺实心铜增加强度）。
- 装配方式： 是仅靠柱塞定位后被其他部件压紧，还是需要用螺钉完全固定在定位柱上？螺钉固定时孔需承受更大的应力。
- 测试夹具兼容性： 如果PCB需要ICT/FCT测试，定位孔的位置和尺寸必须与测试治具的定位销匹配。
- 拼板（Panelization）： 如果需要拼板，拼板上的定位孔（通常是工艺边上的Tooling Hole）位置和尺寸必须统一且符合SMT产线设备的要求（如印刷机、贴片机、AOI、回流焊载具），通常有更严格的标准（如IPC规定的标准工具孔尺寸和位置）。
总结关键设计步骤：
- 确认用途： 是纯定位？螺钉固定？需要电气连接？
- 确定配合件： 明确将插入定位孔的柱塞/螺钉的精确直径（考虑公差）。
- 计算孔径： 配合件直径 + 公差间隙（通常0.2mm-0.5mm）。确认PCB钻孔公差。
- 选定位置： 不对称分布（防呆），靠近板角/边缘，考虑重心和受力，避开脆弱区域和高密度布线区。
- 设置禁布区： 围绕每个定位孔，设定足够大的禁布区（板边≥1.5mm或1.5孔径，走线≥2.0mm）。
- 选择类型： 优先非金属化孔（NPTH）。需要电气连接才用金属化孔（PTH）。
- 明确标注： 在设计中清晰标注孔径、坐标、公差、孔类型（NPTH/PTH）、禁布区。
- DFM检查： 制造前进行设计规则检查（DRC），确保定位孔相关规范（间距、禁布等）得到满足。务必与PCB制造商沟通确认其能力（尤其是孔径公差、沉头孔加工等）。
遵循这些规范能够显著提高PCB在组装和生产测试过程中的精度、可靠性和效率，减少装配错误和潜在损坏。
