电源电路设计pcb

好的，电源电路设计在PCB布局布线时至关重要，它直接影响到电源的效率、稳定性、噪声水平、散热能力甚至安全性。以下是用中文总结的关键设计要点和注意事项：

一、核心设计原则

安全第一：
- 爬电距离与电气间隙： 严格遵守安规要求（如UL, CE, IEC等），确保高压（如AC输入、初级侧DC高压）与低压（次级侧、控制电路）之间有足够的物理隔离距离（根据电压等级不同而不同）。使用开槽、挖空、增加隔离带（Guard Trace）是实现隔离的有效方法。特别注意保险丝、压敏电阻、X/Y电容等安规元件前后的距离要求。
- 散热： 功率器件（开关管、整流二极管、电感、变压器）必须考虑散热。合理设计散热铜箔面积、使用散热孔（Via）连接到其他层或背面的散热铜箔/散热器。确保散热路径低热阻。
- 过流保护： 保险丝位置要靠近输入端口，其后的走线要足够宽。
- 接地安全： 明确区分保护地、初级地、次级地等不同类型的地，并按要求连接（如保护地必须连接到机壳）。
减小环路面积：

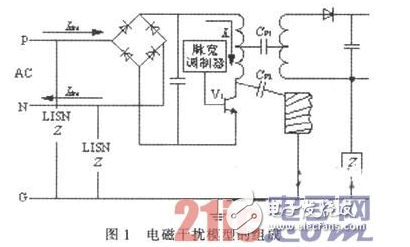

- 核心原则： 这是降低电磁干扰的关键。高频、大电流的开关回路面积要尽可能小。这些回路包括：
  - 输入电容环路： 输入滤波电容 -> 开关管 -> 初级地 -> 输入滤波电容。
  - 开关环路： 开关管 -> 变压器/电感 -> 输出整流管 -> 初级/次级地 -> 开关管。
  - 输出电容环路： 输出整流管 -> 输出滤波电容 -> 次级地 -> 输出整流管。
- 布局策略： 将相关器件（开关管、变压器/电感、整流管、滤波电容）紧密相邻放置。让这些关键器件引脚之间的物理连线最短。
- 布线策略： 使用宽线、短走线连接这些环路中的器件。顶层和底层尽量使用大面积铺铜（覆铜）并通过过孔（Via）良好连接，形成低阻抗回路。
提供低阻抗接地路径：
- 接地策略：
  - 单点接地： 对于噪声敏感的模拟地（如反馈采样点、控制IC AGND、基准源），优先采用单点接地策略，避免噪声串扰。
  - 功率地平面： 尽量使用一层或多层作为完整的功率地平面（GND Plane），为功率回路提供低阻抗返回路径。避免将功率地平面分割得支离破碎。
  - 分区接地： 对于开关电源，通常需要清晰划分初级地和次级地，两者之间通过变压器或光耦进行隔离。初级功率地、初级控制地、次级功率地、次级控制地也要考虑噪声耦合路径进行合理布局。
- 过孔使用: 在关键功率器件（电容、开关管、电感、整流管）的接地引脚附近放置多个过孔，连接到地平面，减小接地阻抗和热阻。
降低寄生参数：
- 布线宽而短： 大电流路径（输入输出线、开关管连接线、电感/变压器连接线）的走线要足够宽以减少电阻和电感带来的压降和损耗。计算所需铜箔宽度（基于电流密度和温升要求）。
- 避免锐角： 走线转角采用45度角或圆弧，避免90度角，减少高频信号的反射和辐射。
- 减小过孔电感： 大电流路径上尽量减少过孔数量。必须使用时，使用多个过孔并联（多个Via Stitching）。过孔孔径和焊盘大小要合适。
控制噪声与干扰：
- 敏感信号远离噪声源： 反馈采样线、振荡器元件（如RT, CT）、补偿网络、基准源（Vref）、使能信号等关键模拟小信号走线要远离开关节点（开关管Drain/Source、变压器引脚、电感）、整流管、高频时钟线等强噪声源（dv/dt, di/dt大的区域）。
- 屏蔽与包地： 对于特别敏感的反馈走线，可以考虑在其两侧或下方布设地线（Guard Trace）进行屏蔽，并多点接地到安静的地平面（如次级控制地）。

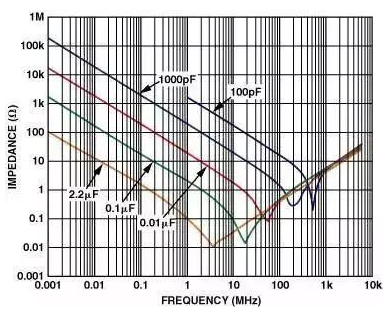

- 滤波电容靠近IC引脚： 控制IC（如PWM控制器）的VCC电源引脚、参考电压引脚必须就近放置高质量的陶瓷去耦电容（通常0.1uF或1uF，必要时加更大容值）。
- 环路补偿元件靠近IC： 补偿网络（R, C）应尽量靠近控制IC的补偿引脚（COMP）放置，避免引线电感影响环路稳定性。
- 反馈采样点位置： 反馈电压（如Vo+）的采样点应放在输出滤波电容的正端或其之后（负载端），避免采样到开关噪声。采样分压电阻也应靠近控制IC或光耦次级放置。
散热设计：
- 功率器件下方铺铜： 在功率器件（MOSFET, Diode, IC）的散热焊盘（Exposed Pad）下方，在PCB各层（尤其是顶层和底层）设计大面积铺铜区域作为散热片。
- 散热过孔阵列： 在散热焊盘下方或附近放置密集的过孔阵列，将热量传导到内层和另一面的铜箔层。过孔铜壁要填锡（Tenting）或塞孔（Via Filling）效果更佳。
- 铜箔面积计算： 根据器件功耗、允许温升和环境温度，计算所需的最小铜箔面积。可利用在线计算器或IPC标准估算。
- 散热器连接： 如果需要外接散热器，PCB上对应区域要设计足够的安装孔和电气隔离（如绝缘垫片）。

二、 PCB布局具体步骤与要点

确定输入输出端口位置： 考虑整机布线方便性，尽量靠近板边。输入输出要分开。
放置关键功率器件：
- 输入滤波电容： 紧挨输入端口放置。
- 整流桥/整流管： 靠近输入电容。
- 开关管/功率开关IC： 紧邻输入电容和变压器初级绕组引脚（或功率电感）。
- 变压器/功率电感： 作为核心器件居中放置，考虑其磁场对其他元件的干扰（特别是电感）。
- 输出整流管： 紧邻变压器次级绕组引脚（或功率电感输出端）。
- 输出滤波电容： 紧挨输出整流管和输出端口放置。
- 确保核心功率环路（输入Cap -> Switch -> 变压器/电感 -> Rectifier -> 输出Cap）的物理布局路径最短。
放置控制IC及外围电路：
- 将控制IC放置在相对安静的区域，远离功率环路和变压器。
- 紧靠IC引脚放置：
  - VCC输入电容（主储能电容和陶瓷去耦电容）。
  - BOOT/自举电容（对Buck, Boost等拓扑）。
  - 环路补偿网络（COMP引脚旁的R, C）。
  - 频率设置元件（RT, CT）。
  - 电流采样电阻及其滤波RC（如果使用）。
- 软启动电容等。
放置反馈网络：
- 分压电阻（用于Vo采样）尽量靠近控制IC的FB引脚（初级侧控制）或靠近光耦次级（次级侧控制）。
- 反馈采样点（Vo+）务必取自输出滤波电容的正端或其之后（负载端）。
- 反馈走线要短而直接，远离噪声源。
放置辅助电源器件： 如偏置绕组整流滤波电路，靠近变压器的辅助绕组引脚。
放置保护电路器件： 如输入保险丝、压敏电阻（靠近输入端口）、过温保护元件等。
分区与隔离：
- 清晰标示初级侧区域（高压危险区）和次级侧区域（低压安全区）。
- 在初级和次级之间的隔离带（变压器下方及两侧）进行开槽（Slot）或保持足够爬电距离。确保光耦等隔离器件跨接在隔离带上。
- 初级地和次级地严格分开，只在隔离器件处通过磁场或光耦合。

三、 PCB布线具体要点

功率走线优先：
- 使用宽线（计算所需宽度）。
- 顶层和底层都用宽线布线，并通过多个过孔连接。
- 避免90度角。
- 关键功率环路走线尽量在同一层完成，减少过孔。
地平面与铺铜：
- 尽量保留完整的地平面（尤其是功率地）。
- 在非地平面区域，在空白处大面积铺铜（Pour Copper），并良好接地（通过多个过孔）。
- 铺铜覆盖功率器件下方区域以散热。
- 初级地和次级地的铺铜要物理隔离。
信号走线：
- 关键模拟小信号（反馈、补偿、基准）优先： 走线短、直、远离噪声源。必要时包地。
- 数字信号（如PWM输出、使能、故障指示等）相对可以宽松些，但也应避免与敏感模拟线平行长距离走线。
- 任何信号线都不应在变压器下方穿过。
过孔使用：
- 功率器件接地： 多个过孔（Via Stitching）。
- 散热： 功率器件散热焊盘下密集阵列过孔。
- 层间连接： 地平面、电源平面层间通过多个过孔连接。
- 电流能力： 大电流路径上的过孔数量要足够（计算或查表）。
测试点预留： 关键节点（输入电压、输出电压、开关节点、反馈点、关键地）预留测试点，方便调试和测试。

四、设计检查与验证

DRC检查： 确保满足所有设计规则（线宽、间距、孔径、孔环等）。
ERC检查： 确保电气连接正确。
安规距离检查： 重点检查初级到次级、初级到保护地、L/N输入间距、保险丝前后间距等关键安全距离。
环路面积检查： 目视检查核心功率环路是否最小化。
散热检查： 评估功率器件下方铜箔面积和过孔数量是否足够。
电流路径检查： 大电流路径是否足够宽，过孔是否足够。
噪声隔离检查： 敏感信号是否远离噪声源？反馈采样点位置是否正确？
元件封装核对： 确保PCB封装与实际采购的器件封装一致（尤其是散热焊盘尺寸）。
可制造性检查： 器件间距是否满足贴片/插件要求？阻焊桥是否足够？丝印是否清晰？

总结

电源PCB设计是一门平衡的艺术，需要综合考虑电气性能、热性能、EMI/EMC、安规、可制造性等多个方面。遵循“安全第一、环路最小、低阻接地、热路通畅、噪声隔离”的核心原则，并在布局布线细节上精益求精，是设计出高性能、高可靠性电源板的关键。设计完成后务必进行严格的规则检查和人工审查，并在板子回来后进行充分的测试（效率、纹波、噪声、温升、安规等）。

希望这份详细的中文指南能对你的电源电路PCB设计有所帮助！
