好的，PCB转接板的核心原理图设计思路可以总结为以下几个关键点：
-
功能清晰：实现接口或封装转换
- 核心目标： 将一种物理接口（如高密度BGA封装芯片的焊盘）、连接器（如FPC插座），或者引脚排列方式（如SMD到DIP），转换成另一种更易于焊接、连接或测试的接口或封装。
- 简单理解： 它就是一个物理形态和电气连接的“翻译官”或“桥梁”。
-
一一对应：引脚电气连接映射
- 基础原则： 原理图的核心是定义源端（输入接口/焊盘） 的每个引脚到目标端（输出接口/焊盘） 对应引脚的直接电气连接。
- 关键符号： 使用网络标签或连线明确标示这种映射关系。
- 示例：
BGA_A1连接（Net Label）到CONNECTOR_PIN1BGA_B2连接（Net Label）到CONNECTOR_PIN2FPC_PIN3连接（Net Label）到HEADER_PIN3- ... 以此类推，确保每一个需要连接的引脚都有对应且唯一的连接关系。
- 注意：
- 电源/地引脚： 需要特别注意电源和地引脚。它们可能需要连接到更大面积的覆铜区域（通过过孔），或者多个焊盘可能需要连接到同一个电源/地平面上。原理图中要用明确的网络标签标示（如
VCC_3V3,GND）。 - 空引脚/NC： 对于源端或目标端的空引脚或不连接引脚，通常需要明确标为
NC（No Connect），避免误连或悬空（除非设计允许悬空）。 - 信号完整性： 对于高速信号，可能需要考虑阻抗控制、等长布线等，但在原理图阶段，主要是保证正确的连接关系。这些要求会在PCB布局布线阶段实现。
- 电源/地引脚： 需要特别注意电源和地引脚。它们可能需要连接到更大面积的覆铜区域（通过过孔），或者多个焊盘可能需要连接到同一个电源/地平面上。原理图中要用明确的网络标签标示（如
-
器件为主体
- 原理图中最主要的组成部分就是代表源端接口和目标端接口的符号。
- 源端符号： 例如：BGA封装芯片的符号（只用到焊盘，没有内部电路）、FPC连接器的符号、需要转接的模块的焊盘符号等。
- 目标端符号： 例如：DIP插座的符号、排针连接器的符号、测试点的符号、另一种连接器的符号等。
- 其他元件： 通常转接板是无源的（Passive），意味着一般不会有电阻、电容、芯片等有源或无源元器件进行信号处理。它的主要功能是物理连接和重新排布引脚。
- 例外情况： 如果转接板需要提供电平转换、信号缓冲、电源滤波、LED指示灯等额外功能，才会添加相应的元器件（如电平转换芯片、电阻、电容、LED）。但这超出了单纯的“转接”范畴，属于功能更丰富的“适配板”或“扩展板”。单纯的转接板原理图上通常只有连接器/焊盘符号和连线/网络标签。
-
包含机械结构信息
- 原理图通常还需要包含代表定位孔（Mounting Holes） 的符号。这些孔连接到机械地网络（如
GND或专用的Mounting_Hole网络），或者标记为无连接（如果仅作固定用）。它们在PCB设计中用于固定转接板。 - 原理图上可能还会标注板框尺寸、接口位置等关键机械信息的示意或注释（通常更详细的信息在PCB文件中）。
- 原理图通常还需要包含代表定位孔（Mounting Holes） 的符号。这些孔连接到机械地网络（如
总结原理图的核心要素（中文）：
- 主体符号： 放置代表输入接口（如BGA焊盘、FPC插座）和输出接口（如排针、DIP插座、测试点）的元器件符号。
- 核心连线： 使用导线或网络标签，将输入接口的每一个需要连接的引脚，一对一地、准确地连接到输出接口上对应的目标引脚。这是原理图的灵魂。
- 电源与地： 明确标示所有电源引脚和地引脚的网络连接关系（如
VCC,3V3,GND,AGND），通常它们需要连接到覆铜区域。 - 空引脚标记： 对源端或目标端上不需要连接的引脚，标记为
NC。 - 机械固定： 添加定位孔符号，并定义其网络（通常为
GND或Mounting_Hole）。 - 注释标注： 添加必要的文字注释，说明板子功能、接口定义、版本号、设计者、日期等信息。
简单来说，PCB转接板原理图的核心就是：
清晰地画出“谁”（源端引脚）“连到”“哪儿”（目标端引脚），并且标清楚电源、地和不用连的脚，再加上固定孔。
设计时的关键考虑点：
- 引脚对应关系绝对正确： 这是最基本也是最重要的要求，必须反复检查。
- 电源/地处理： 确保足够的载流能力和低阻抗回路。可能需要多个过孔或大面积覆铜。
- 信号质量： 对于高速信号，原理图阶段要考虑网络分组，为后续PCB布线（阻抗、等长、串扰控制）打好基础。
- 可制造性： 焊盘尺寸、间距是否符合生产工艺要求。
- 可测试性： 是否方便后续测试（如预留测试点）。
最终目的： 这份原理图精确地定义了所有电气连接关系和主要的物理接口位置，为后续的PCB布局和布线提供了蓝图。PCB工程师会根据这个原理图，在物理空间上实现这些连接，并确保满足电气和机械的要求。
你需要设计哪种具体的转接板（如什么转什么）？了解具体类型可以帮助提供更针对性的建议。
PCB抄板过程中反推原理图的方法
一站式PCBA智造厂家今天为大家讲讲什么是PCB抄板?PCB抄板反推原理图方法。PCB抄板反推原理图是PCB抄板业务中的常见项目，接下来为大家介绍PCB抄板反推原理图方法。
2023-07-10 10:15:46
PCB电路板如何还原电路原理图
在PCB抄板设计过程中，常常是根据实物来绘制电路原理图，所以，掌握PCB抄板实物图反推为电路原理图的方法将是进行PCB抄板设计的首要程序，今天小编要给大家分享的也是电路板厂如何根据PCB电路板还原电路板原理图的方法。
2020-05-01 11:43:00
PCB板怎样反推原理图
在PCB反向技术研究中，反推原理图是指依据PCB文件图反推出或者直接根据产品实物描绘出PCB电路图，旨在说明PCB板原理及工作情况。并且，这个电路图也被用来分析产品本身的功能特征。而在正向设计中，一般产品的研发要先进行原理图设计，再根据原理图进行PCB设计。
2019-08-17 16:05:00

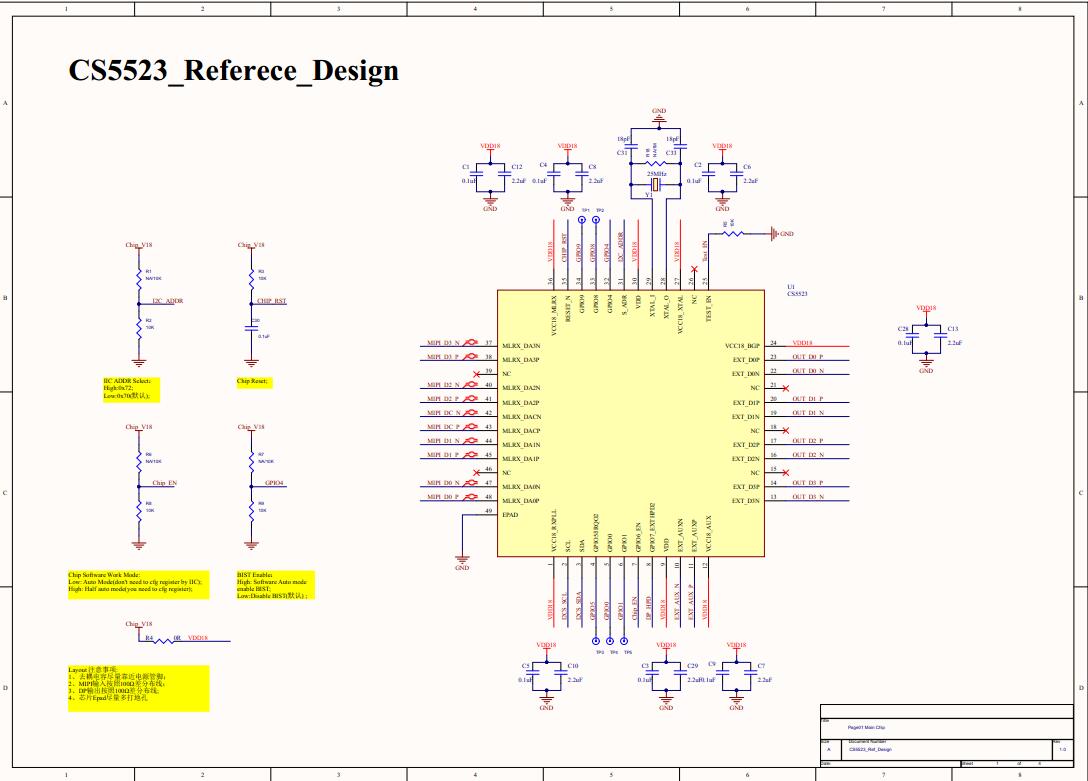

CS5523国产MIPI转eDP转接板方案芯片设计电路原理图
