在 PCB 设计软件中实现元件的等距排列主要有以下几种常用方法，下面是详细步骤和技巧：
? 核心方法
-
对齐工具 + 分布工具 (最常用):
- 选中元件: 按住
Ctrl或Shift键，用鼠标左键依次单击需要等距排列的多个元件。 - 对齐操作:
- 首先进行水平对齐或垂直对齐，确保它们在一条直线上。
- 找到软件的 “对齐”工具（通常在顶部工具栏、右键菜单或“编辑”/“排列”菜单下）。
- 选择 “左对齐”、“右对齐”、“顶部对齐” 或 “底部对齐”。例如，要进行水平等距排列，先让所有元件顶部或底部对齐（垂直方向一致）。
- 分布操作:
- 保持元件选中状态。
- 找到软件的 “分布”工具（通常紧邻对齐工具）。
- 选择 “水平分布” 或 “垂直分布”。
- 软件会自动计算所选元件最外侧两个元件之间的距离，并将中间的所有元件调整位置，使它们之间的间距相等。
- 选中元件: 按住
-
使用坐标精确定位:
- 选中元件: 选中需要等距排列的元件。
- 打开属性面板: 找到元件属性或位置属性面板（通常双击元件或按特定快捷键）。
- 计算坐标:
- 确定方向: 决定是水平 (
X坐标) 还是垂直 (Y坐标) 等距排列。 - 找出首尾: 确定排列方向上的第一个元件位置 (
Pos1) 和最后一个元件位置 (PosN)。 - 计算间距: 间距
D = (PosN - Pos1) / (N - 1)，其中N是选中的元件总数。
- 确定方向: 决定是水平 (
- 设置坐标: 按顺序依次设置中间的第
i个元件的位置坐标为Pos_i = Pos1 + (i - 1) * D。 - 优点: 精度最高，完全可控。
- 缺点: 手动计算和输入比较繁琐，适合元件数量少或要求极高精度的情况。部分软件支持在属性面板里输入公式或增量。
-
网格捕捉 + 手动拖动 (结合目测):
- 设置合适网格: 将设计网格设置为期望的间距值（例如 2.54mm/100mil 用于标准引脚间距）。
- 开启强力网格捕捉: 确保网格捕捉功能已开启并设置得足够强（例如设置捕捉到 1/2 或 1/4 网格）。
- 手动拖动排列:
- 先手动将第一个和最后一个元件拖放到精确的网格点上（确保它们之间的距离是所需总间距）。
- 然后手动将中间的元件一个一个拖动到位于第一个和最后一个元件连线之间、符合网格间距的位置上。软件网格会帮助你吸附到等距点上。
- 优点: 快速直观。
- 缺点: 依赖网格设置，精度和效率不如前两种方法，元件多时容易出错。
-
阵列粘贴:
- 适用于需要放置多个相同元件并且希望它们一开始就等距排列的情况。
- 放置第一个元件: 放置好第一个元件。
- 使用阵列粘贴命令:
- 找到 “编辑” > “特殊粘贴” 或类似命令。
- 选择 “阵列粘贴”。
- 设置阵列参数:
- 指定要粘贴的 数量 (Item Count)。
- 设置 水平间距 (X-Spacing) 和/或 垂直间距 (Y-Spacing)。根据阵列方向设置其中一个增量即可。
- 软件会自动计算位置并放置等距的元件副本。
- 优点: 一次性创建等距的相同元件。
- 缺点: 仅适用于新放置的相同元件副本，不适用于调整已有不同元件的位置。
常用 PCB 设计软件中的操作路径（名称可能略有不同）
- Altium Designer:
- 选中元件 > 右键 >
Align> 先选择对齐方式（如Align Top）> 保持选中 > 右键 >Align> 再选择分布方式（如Distribute Horizontally）。 - 菜单：
Edit>Align。 - 工具栏：有单独的对齐和分布按钮图标。
- 选中元件 > 右键 >
- KiCad:
- 选中元件 > 工具栏：
排列元件按钮（图标通常为几个方块对齐排列）或编辑菜单 >排列/对齐> 选择具体操作（如上对齐后水平排列）。
- 选中元件 > 工具栏：
- Cadence Allegro / OrCAD PCB Editor:
- 选中元件 > 右键 >
Align components> 勾选Distribute Horizontally或Distribute Vertically。 - 菜单：
Edit>Align components。
- 选中元件 > 右键 >
- EAGLE:
- 选中元件 > 使用
MOVE命令结合Ctrl键精细移动或右键菜单中的Align/Distribute选项（不同版本位置可能不同）。 - 使用
GRID命令设置网格辅助拖动。
- 选中元件 > 使用
- PADS:
- 选中元件 > 右键 >
Align> 选择对齐方式（先对齐基准）> 保持选中 > 右键 >Distribute> 选择分布方向。
- 选中元件 > 右键 >
? 重要提示和技巧
- 选择顺序: 使用对齐和分布工具时，软件通常以所选元件的最外侧边界（最左/最右或最上/最下）作为参考来计算间距。确保你选中的第一个和最后一个元件的位置符合预期。
- 中心对齐分布: 有些高级选项允许基于元件的中心进行分布 (
Distribute Centers Horizontally/Vertically)，这对于大小不一的元件很有用，能保证中心点等距。 - 组合/联合: 如果元件需要作为一个整体移动后再进行内部等距排列，可以考虑将它们组合或联合。
- 优先考虑电气性能和布线: 等距排列主要是为了美观和易于装配。始终优先确保电气连接的合理性、信号完整性和散热要求。 不要为了追求完美的等距而牺牲电气性能或制造规则。
- 利用参考线: 一些软件支持放置参考线，可以将元件对齐到参考线后再进行分布。
- 检查设计规则: 等距排列后，务必运行 DRC 检查，确保元件间距、走线间距等仍然符合规则。
✅ 总结
对于调整已有不同元件的相对位置，组合使用对齐工具和分布工具是最快捷、最常用且效果良好的方法。对于需要精确控制或放置多个相同副本的情况，坐标法和阵列粘贴法更合适。网格捕捉结合手动拖动可以作为辅助手段?。选择哪种方法取决于具体情况、软件功能和个人习惯。
PCB设计的元件排列方式和布局要求
在设计印制板时应首先决定元件的排列方式及安装方式。元件布局的要点，元件尽可能有规则地排列，以得到均匀的组装密度。大功率元件周围还应在布置热敏元件，和其他元件要有足够的距离。较重的元件应安排在靠近印制电路板支承点处。
2019-09-14 16:09:00
PCB元件布局放置的要求
对于双面都有元件的 PCB，较大较密的 IC，如 QFP,BGA 等封装 的元件放在板子的顶层，插件元件也只能放在顶层，插装元件的另 一面（底层）只能放置较小的元件和管脚数较少且排列松散的贴片 元件，柱状表面贴器件应放在底层。
2022-04-08 10:19:45
常见的PCB元件封装类型
PCB各类封装介绍 PCB（Printed Circuit Board，印刷电路板）上的元件封装是指电子元件在PCB设计中所体现的物理和电气连接形式。不同的元件由于其形状、大小、引脚排列的不同，有着
2024-11-19 10:04:46
PCB元件布局之约束原则
在对PCB元件布局时经常会有以下几个方面的考虑。 1、PCB板形与整机是否匹配？ 2、元件之间的间距是否合理？有无水平上或高度上的冲突？ 3、PCB是否需要拼版？是否预留工艺边？是否预留安装孔？如何排列定位孔？ 4、如何进行电源模块的放置及散热？
2020-05-08 10:44:23

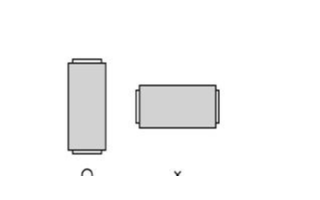

PCB设计元器件布局布线基本规则是什么
一站式PCBA智造厂家今天为大家讲讲PCB设计元件排列有什么规则?PCB设计元件排列规则。PCB设计布局也有很大的学问蕴含其中，目前，在PCB设计中常见的原则有五个，分别是元件排列规则、按照信号
2023-05-24 08:58:38

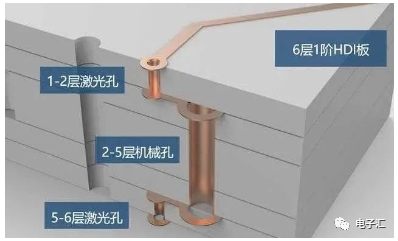

过孔是什么？过孔有哪些种类？PCB上那么密集的过孔是怎么排列的？
