在PCB设计中处理220V交流电时，安全距离（包括爬电距离和电气间隙） 是确保产品安全性的关键。以下是符合国际标准（如IEC/UL 60950-1、IEC 62368-1）的核心要求及设计建议：
一、安全距离关键参数
-
爬电距离（沿面距离）
- 污染等级2（常见家用/办公环境）：
- 基础绝缘：≥ 3.2mm
- 加强绝缘：≥ 6.4mm
- 污染等级3（工业/高污染环境）：按等级2的1.6倍计算（如加强绝缘需≥10.24mm）。
- 污染等级2（常见家用/办公环境）：
-
电气间隙（空气间隙）
- 220V交流峰值电压（311V）：
- 基础绝缘：≥ 2.0mm
- 加强绝缘：≥ 4.0mm
- 高海拔（＞2000米）：按每1000米增加1.15倍修正。
- 220V交流峰值电压（311V）：
? 示例：220V L-N线间的最小安全距离 = 爬电距离3.2mm + 电气间隙2.0mm（基础绝缘）。
二、PCB设计实践要点
-
开槽隔离
- 在高低压区域间开 ≥1mm宽槽，可阻断爬电路径，显著缩短所需距离（需符合安规认证要求）。
-
高压走线规范
- 线宽 ≥ 0.6mm（载流和耐压需求）
- 避免锐角走线，减少电场集中。
-
铺铜与屏蔽
- 高压区周围留 ≥3mm隔离带，禁止铺铜或放置低压元件。
- 必要时添加 Shield GND（屏蔽地）环 包围高压区。
-
安全标识
- 丝印层清晰标注高压区域："DANGER: HIGH VOLTAGE 220V"。
三、认证测试要求
- 耐压测试：
- 基础绝缘：1500V AC 打耐压1分钟（漏电流＜10mA）。
- 加强绝缘：3000V AC 打耐压1分钟。
- 实际验证：安全距离不足会导致耐压测试击穿！
四、强烈建议
- 物理隔离优先：使用光耦/继电器隔离高低压电路，减少PCB安全距离压力。
- 咨询安规工程师：最终设计需通过 UL、CE、CCC 等认证，提前与专业机构沟通。
- 参考标准：最新版 IEC 62368-1（音视频设备安全标准）替代传统60950，覆盖更广。
总结表：220V PCB安全距离最小值
| 绝缘类型 | 爬电距离（污染等级2） | 电气间隙 | 实际应用建议 |
|---|---|---|---|
| 基础绝缘 | 3.2mm | 2.0mm | ≥4mm隔离带 |
| 加强绝缘 | 6.4mm | 4.0mm | ≥8mm隔离带 |
️ 警告：非隔离设计（如阻容降压）风险极高，务必使用隔离电源模块！安全距离不足可能导致起火或电击，切勿仅依赖软件DRC规则。
pcb板边安全距离是多少合适？
pcb板边安全距离是多少合适？ PCB板边安全距离是指PCB板上电路的边缘与板的边界之间的最小安全距离，该距离的确定对于确保电路的可靠性和防止电路之间的干扰非常重要。本文将详细探讨PCB板边安全距离
2024-01-17 16:38:07
解密220V变220V出口UL隔离变压器的安全秘密
《解密 220V 变 220V 出口 UL 隔离变压器的安全秘密》 在电力设备的国际贸易领域，220V 变 220V 出口 UL 隔离变压器扮演着重要角色，尤其是在涉及美国市场等对安全标准要求极高
2024-11-23 17:34:55
高压线的安全距离是多少
1、安全距离——希望大家在野外遇到高压线时注意一下，如果不会目测、还是越远越好： 10KV及以下——0.70米 20、35KV——1.00米 66、110KV——1.50米 220
一只耳朵怪
2020-06-22 14:57:11
箱式变压器的安全管理和安全距离规范
箱式变压器的安全距离应当遵守国家标准和相关技术规范的要求，以确保变压器的正常运行和人员的安全使用。下面是一些常见的箱式变压器安全距离规范：
2023-04-14 16:43:30
220V转12V：220V降5V电源芯片方案
220V转12V芯片，220V降5V芯片，交流220V转直流12V芯片，220V转12V高压降压ic，220V转12V智能开关电源芯片，220V降12V非隔离降压ic，交流220V降直流12V芯片
2021-08-17 15:48:10

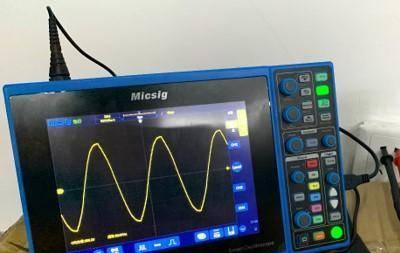

分享示波器安全测量220V市电的方法
接地，因此在居民楼用户端电位不一定为零，可能带弱电，这就是为什么我们触碰零线也会有触电感觉的原因；地线（E）：在居民楼用户端连接大地的线，可靠的地线与我们脚下的大地等电位，绝对安全。为什么示波器测量220V市电
Micsig麦科信
2020-02-20 13:10:26

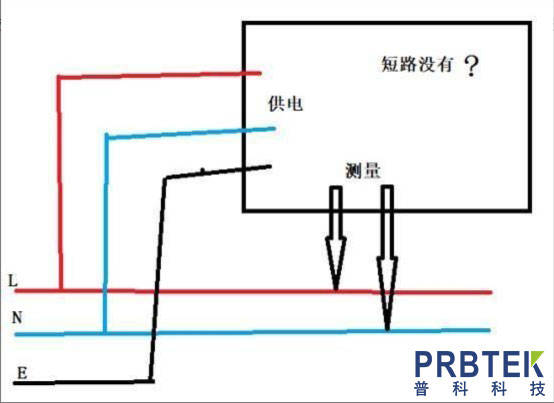

示波器如何安全测量220V市电
