在Altium Designer中将PCB上的器件镜像（翻转到底层），请按照以下步骤操作：
方法一：快捷键镜像（最快捷）
- 选中器件：在PCB编辑界面，单击选择需要镜像的器件（或多个器件）。
- 按住左键 + 按
L键：- 保持鼠标左键按住所选器件不放。
- 此时按键盘上的
L键，器件将立即翻转到另一层（如顶层→底层）。 - 松开鼠标左键完成操作。
方法二：属性面板修改
- 选中器件：单击选择器件。
- 打开属性面板：
- 按快捷键
F11打开属性面板。 - 或在右侧面板中找到 Properties（若未显示，点击右下角
Panels→Properties）。
- 按快捷键
- 修改层设置：
- 在属性面板中找到 Layer 选项。
- 将层从
Top Layer改为Bottom Layer（或反之）。
镜像后的检查要点
- 器件方向：
- 镜像后器件会水平翻转（如丝印和引脚顺序）。
- 使用 空格键（选中器件时按）旋转方向调整位置。
- 极性器件：二极管、电解电容等需重新确认极性方向。
- 3D视图：按
3键切换至3D模式，检查器件是否在板子背面。
注意事项
- 封装兼容性：部分封装（如不对称焊盘）镜像后可能导致焊接问题，需检查封装设计。
- 丝印文字：底层的丝印会自动镜像（从板背面看是正文字，正面看是反的，属正常现象）。
- 布线跟随：镜像操作不会自动重连导线，需手动调整走线。
⚠️ 重要提示：镜像会改变器件物理位置，可能导致电气错误。操作后务必进行 DRC检查（工具 → 设计规则检查）。
通过以上步骤即可快速完成器件镜像！

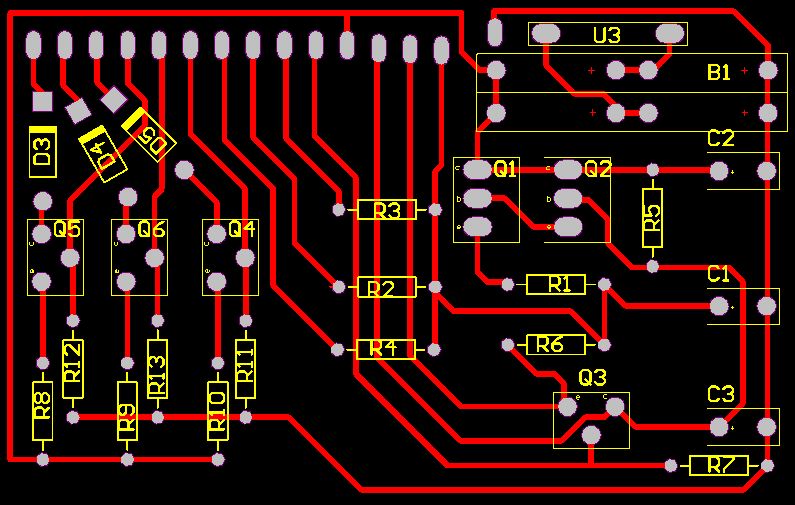

Altium怎么把原理图换成pcb
在Altium Designer中，将原理图转换为PCB（Printed Circuit Board，印制电路板）图是一个关键的设计步骤。以下是将原理图换成PCB的详步骤： 一、准备阶段 打开
2024-09-02 16:20:11

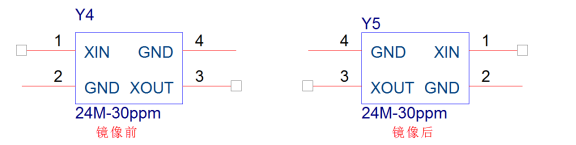

PCB设计之orcad中元器件的镜像翻转
