多MCU系统是什么？MCU控制系统电路图解析

好的，我们来分别解释“多MCU系统”和“典型MCU控制系统电路图解析”，都用中文。

一、多MCU系统是什么？

“多MCU系统”是指在一个整体电子设备或系统中，使用了两个或多个微控制器协同工作来完成系统功能的架构。

关键特点和概念

1. 分布式处理： 与单一高性能MCU处理所有任务不同，多MCU系统将系统任务分解，分配到不同的MCU上处理。每个MCU通常负责相对独立的功能模块。
2. 协同工作： 这些MCU不是孤立的。它们需要相互通信和交换数据，以实现整个系统的协同运作。常见的通信接口有：
   • UART： 通用异步收发器，简单串行通信。
   • SPI： 串行外设接口，高速全双工同步通信。
   • I²C： 内部集成电路，两线制低速串行通信，支持多主多从。
   • CAN： 控制器局域网，专为工业、汽车抗噪环境设计的多主串行总线。
   • RS-485： 差分信号串行总线，支持多点长距离通信。
   • 有时也使用并行总线（如8080总线）或通用IO模拟通信（如单总线）。
3. 提升性能：
   • 负载分担： 避免单个MCU成为性能瓶颈，复杂的任务由多个MCU分担处理，提高整体响应速度和吞吐量。
   • 并行处理： 不同的MCU可以真正地同时执行各自的任务。
4. 增强可靠性：
   • 故障隔离： 一个MCU出现故障（如软件死锁、硬件损坏），不会导致整个系统瘫痪。其他MCU可能保持工作，或进入安全模式。这对于安全和关键系统至关重要。
   • 模块化设计： 各功能模块相互独立，便于开发、调试和维护。
5. 专用化设计： 可以选用不同性能、不同功能的MCU来优化成本。例如：
   • 主控MCU：高性能，运行复杂控制算法和主逻辑。
   • 传感器处理MCU：集成所需的外设（ADC、高精度定时器），专门采集和处理传感器数据。
   • 人机界面MCU：驱动显示、处理触摸、按键输入。
   • 电机驱动MCU：集成特定PWM模块，专注于控制电机。
   • 通信网关MCU：处理特定的通信协议（如CAN转以太网）。
6. 降低复杂性： 单一大型系统的软件可能非常庞大复杂。多MCU架构将软件分解成多个较小、更易管理和调试的程序。
7. 简化硬件升级： 更新特定功能模块（如通信协议）时，只需更新对应的MCU和程序，对整体系统影响较小。

常见的多MCU系统架构

• 主从式： 一个核心的“主”MCU负责总体协调和核心逻辑处理，“从”MCU负责执行特定的子任务（如采集数据、控制外设），接受主MCU的指令并反馈结果。
• 对等式/分布式： 所有MCU的地位相对平等，通过总线（如CAN）进行对等通信，共同协作完成任务。常用于汽车电子网络（CAN总线）和工业现场总线。
• 层级式： 结合了主从和对等，形成树状或网状通信结构。

应用场景举例

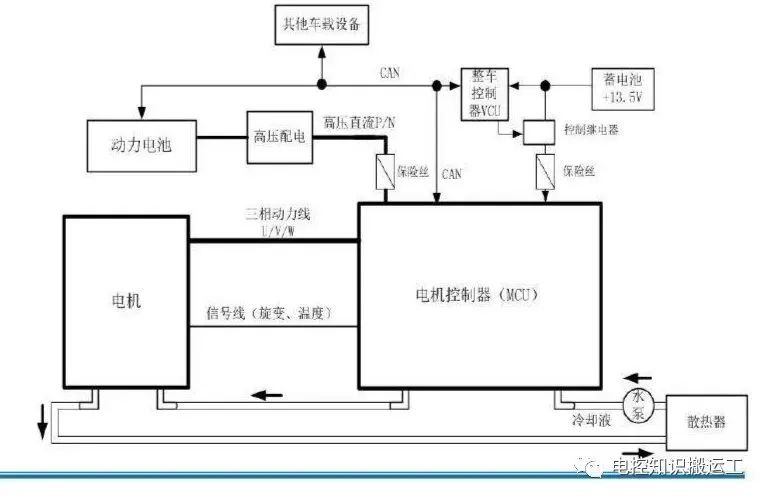

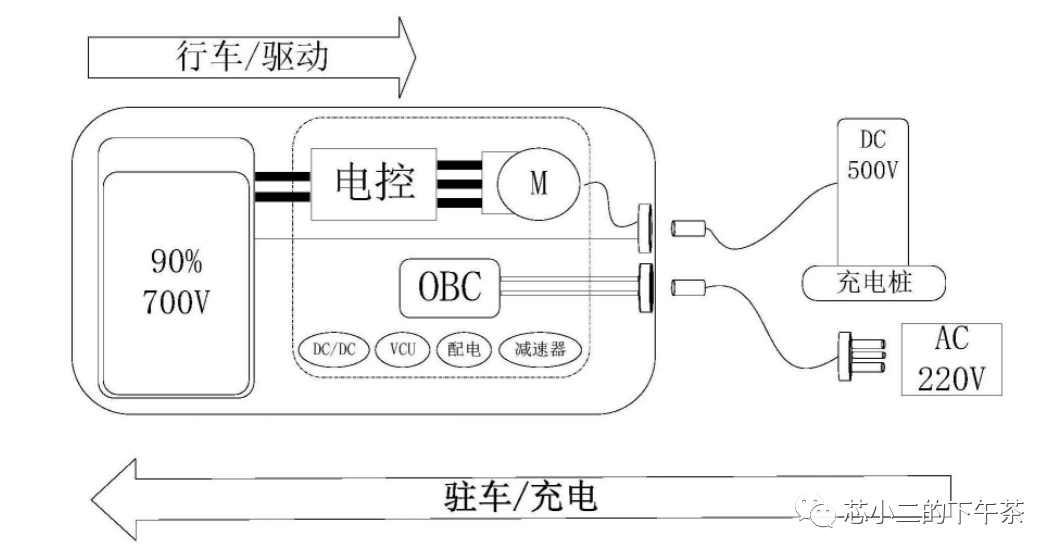

• 汽车电子： 发动机控制(ECU)、车身控制(BCM)、安全气囊、仪表盘、信息娱乐系统等通常由多个ECU通过CAN/LIN/FlexRay总线互联而成。

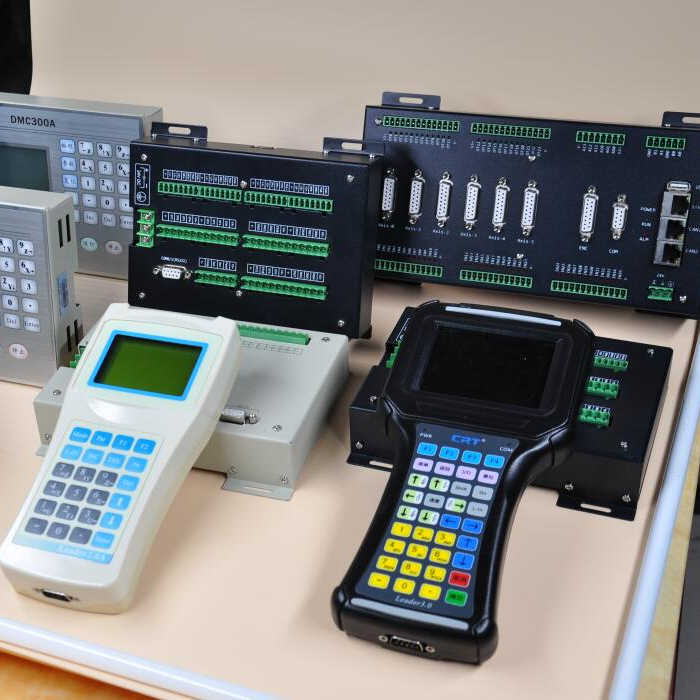

• 工业自动化： 分布式I/O模块、智能传感器、伺服驱动器、网关等协同工作的系统。
• 复杂消费电子产品： 高端家电（如智能冰箱、洗衣机）、无人机、机器人等需要处理多种传感器、显示、通信和控制任务的设备。
• 医疗设备： 需要高可靠性和安全性的设备，如监护仪、输液泵等，关键功能往往分散在不同单元。
• 网络设备： 路由器、交换机中的控制平面和多个数据平面芯片协同。

总结：多MCU系统是解决单一MCU在性能、可靠性、功能复杂性、模块化开发等方面不足的一种重要设计策略，通过将任务分配给多个协同工作的微控制器来构建更强大、更灵活、更可靠的嵌入式系统。

二、典型MCU控制系统电路图解析

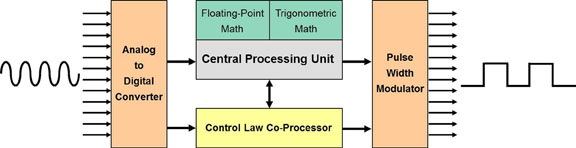

一个基础的MCU控制系统电路图包含多个功能模块。下面解析最常见的部分（以常见模块示意，不代表具体完整电路）：

                                 +------------------+
                                 |                  |
                                 |      +-------+   |
                         +-------+----->| 晶振  |   |
                         |       |      +-------+   |
                         | MCU   |         ^        |
                         | (核心)|      +-------+   |
         +---------+     |       |      | 复位  |   |
         |         |<--->| GPIO |<-----+ 电路  |   |
         | 按键/开关|     |(Pins)|      +-------+   |
         |         |     |       |           |        |
         +---------+     |       |      +-------+   |
                         |       |      |       |   |    +---------+
 +---------+             | 串行 |<---->| 调试  |<--+---->|  PC/USB |
 | 传感器  |    模拟      |接口  |      | 接口  |          (如UART|
 | (如温度)|--------+---->| (ADC)|      |(UART/ |         转USB)
 |         |    信号      |       |      | SWD...) |          |
 +---------+             |  (如 |      |       |          |
                         | UART)|      +-------+          |
 +---------+             |       |                        |
 | 执行器  |    控制      | 定时  |                        |
 | (如LED, |<-----+----->|器/   |                        |
 |  电机) |       |     | PWM   |     +---------+        |
 +---------+   数字信号 | (PWM) |<----| 驱动    |        |
                         |       |     | 电路    |        |
                         +-------+--+  | (如MOSFET|        |
                         |           | | 晶体管)  |        |
                         | 电源管理  | +---------+        |
                         | (降压器 |                      |
                         |  LDO) |     +---------+        |
                         |       |---->| 电源输入 |        |
                         |           | | (如电池 |        |
                         +-----------+ | 或适配器)|        |
                                 |    +---------+        |
                                 |        ^              |
                                 |        |              |
                                 +--------+--------------+
                                           地 (GND)

主要模块解析

1. MCU核心部分:

   • MCU芯片： 中央处理器，执行程序代码。
   • 时钟源：
     • 晶振 + 负载电容： 提供系统主时钟。通常需要两个外部电容。图中 晶振。这是保证MCU正常工作和通信时序准确的关键。
     • 有时也用陶瓷谐振器或外部时钟源。
   • 复位电路：
     • RC复位 (简易)： 电阻 + 电容，提供上电复位信号。图中 复位电路。
     • 专用复位IC： 提供更精准、更可靠的复位，包含看门狗、电压监测等附加功能。
   • 电源与地引脚：
     • VDD/VCC： 主电源输入引脚（通常3.3V或5V）。
     • VSS/GND： 接地引脚。电路所有地线最终都要汇聚到一点。

2. 输入模块:

   • 数字输入：
     • 按键/开关： 通过GPIO读取开关状态。需要上拉或下拉电阻（常在MCU内部使能），确保未按下时引脚状态确定。图中 按键/开关 -> GPIO。
   • 模拟输入：
     • 传感器： 温度、光照、压力等传感器输出模拟电压。
     • ADC通道： 连接到MCU的模数转换器引脚。图中 传感器 (如温度) -- 模拟信号 --> MCU接口 (ADC)。注意模拟信号路径需考虑噪声抑制（如旁路电容、走线隔离）。

3. 输出模块:

   • 数字输出：
     • LED指示： 通过GPIO直接驱动LED（需加限流电阻防止烧毁MCU）或驱动小电流负载。
     • 驱动执行器 (大电流)：
       • 如继电器、蜂鸣器、电机（小功率）。MCU GPIO通常无法提供足够电流或承受负载电压。
       • 驱动电路： 使用三极管（晶体管）或MOSFET作为电子开关。当MCU的GPIO输出高/低电平时，控制三极管导通或关断，从而控制负载的通断。图中 MCU (PWM) --> 驱动电路 (如MOSFET/晶体管) --> 执行器 (如LED, 电机)。注意加续流二极管保护驱动管。
   • 模拟输出 (通常用PWM模拟)：
     • 需要控制亮度（LED）或速度（直流电机）时，常使用PWM技术。
     • 图中 MCU (定时器/PWM) --> 驱动电路。驱动电路可能需要额外的滤波器来平滑PWM信号（生成真正的模拟电压）。

4. 调试与通信接口：

   • 调试接口 (SWD/JTAG)： 用于下载程序、单步调试、读取调试信息等。图中标记为 调试接口 (UART/SWD...)。现代ARM MCU最常用SWD接口。
   • 串行通信接口 (UART, SPI, I²C)：
     • 用于MCU与其他设备（如PC、另一个MCU、外设芯片）交换数据。
     • 图中 串行接口 (如UART) -> 调试接口 -> PC/USB (如UART转USB)。

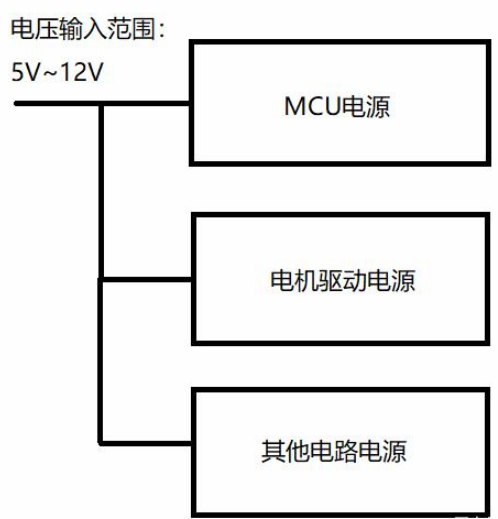

5. 电源管理模块:

   • 电源输入： 外部电源来源，如电池、USB、AC-DC适配器等。图中 电源输入 (如电池或适配器)。
   • 电源稳压器： 将输入电压（通常较高或不稳定）转换（降压）为MCU和周边电路所需的工作电压（如3.3V或5V）。
     • LDO (低压差线性稳压器)： 转换效率较低（电能主要转化为热能），但电路简单，输出纹波小。适合压差小、电流不大的应用。图中 电源管理 (降压器/LDO) <--- 电源输入 -> MCU (VCC/VDD)。
     • DC-DC开关稳压器： 转换效率高，适合大电流或输入输出电压差大的情况，但电路稍复杂，可能有EMI问题。
   • 旁路/去耦电容：
     • 大容量储能电容 (如10uF - 100uF)： 放在稳压器的输入/输出端，提供瞬间大电流需求。
     • 小容量去耦电容 (如0.1uF)： 放在每个MCU电源引脚附近（尽量靠近引脚），直接接在VCC和GND之间，用于滤除高频噪声。这在原理图中可能不显眼，但对系统稳定运行至关重要！

看电路图要点总结

• 找核心： 首先定位MCU芯片本身。
• 看电源： 弄清楚电源从哪里来，如何转换和分配，重点看所有VCC/VDD和GND连接，以及去耦电容。
• 看时钟复位： 确保MCU有工作的“脉搏”和可靠的启动点。
• 看外设连接：
  • 输入： 信号源 -> 接口电路 -> MCU哪个引脚？信号是什么性质（模拟/数字）？
  • 输出： MCU哪个引脚？ -> 驱动电路？ -> 负载设备？驱动电路能否承受负载的电流电压？
• 看通信调试： 如何下载程序？如何调试？如何跟外部通信？
• 读标注： 原理图上通常有元件编号和关键网络名（如+3.3V, GND, UART_TX），仔细阅读有助于理解。
• 关注地线： 地线是所有信号的公共参考点，务必确保连接正确。

这个解析描述了一个简化但完整的核心框图。实际电路图会根据具体应用（如驱动多相无刷电机、使用TFT屏幕、连接WiFi模块等）增加许多复杂的细节模块，但其基本构架和设计思路是相通的。理解这些核心模块是阅读和分析更复杂电路图的基础。
