在PCB布线中正确处理功率地（PGND）和小信号地（SGND）至关重要，目的是防止大电流噪声干扰敏感的模拟/数字电路。以下是关键原则和实操方法：
一、核心概念与区别
-
功率地 (PGND)
- 承载大电流、高噪声回路（如电机驱动、开关电源、继电器）。
- 特点：电流突变大（di/dt）、电压波动、高频噪声丰富。
- 举例：DCDC转换器的输入/输出回路、电机H桥电流路径。
-
小信号地 (SGND)
- 连接精密模拟/数字电路（如传感器、ADC、放大器、MCU）。
- 特点：电流微弱（μA~mA级），对噪声敏感。
- 举例：温度传感器信号链、高分辨率ADC基准电压。
干扰原理：PGND上的大电流会在走线寄生电感上产生压降（ΔV = L·di/dt），若与SGND共享路径，此噪声会被直接耦合到敏感电路。
二、接地策略：分离与单点连接
1. 物理隔离布局
- 分区设计：将PCB划分为 PGND区域 和 SGND区域，禁止交叉走线。
- 示例布局：
+---------------+ | 功率电路 | <-- 电源模块、MOSFET | (PGND区域) | +---------------+ | 隔离带 | <-- 无铜区或开槽 +---------------+ | 小信号电路 | <-- 传感器、运放 | (SGND区域) | +---------------+
2. 单点接地（Star Point）
- 操作要点：
- 在电源输入点或DC-DC输出电容负极设置单一连接点。
- 用0Ω电阻/磁珠/短走线连接PGND与SGND（避免形成回路）。
- 优势：阻断功率噪声流向SGND，同时保持直流电位一致。
- 错误示范：
❌ 功率IC的散热焊盘同时连接PGND和SGND铺铜。
3. 电流路径规划
- 关键规则： 功率电流不流过小信号区域。
- 正确示例：
DCDC输出电容 → 负载 → 电容 → 直接返回电源输入（不经过SGND区域）。
三、PCB层叠与铺铜技巧
-
多层板解决方案（推荐）
- 分配完整地层：第2层作为统一参考地。
- PGND/SGND在表层分区铺铜，通过下层地平面提供低阻抗回流。
-
双层板实战方案
- 铺铜分离：顶层/底层按区域划分铺铜，避免重叠。
- 开槽隔离：在PGND与SGND间铣出1mm宽无铜区（注意板厂工艺）。
- 跳线连接：单点处用粗短线（>100mil） 跨接隔离带。
四、关键布线规则
-
功率走线约束
- 路径短而宽（线宽≥电流所需2倍）。
- 采用开窗加锡降低阻抗（适用于>5A电流）。
-
小信号走线保护
- 禁止在PGND区域上方走线（噪声通过容耦耦合）。
- 对模拟信号实施包地处理：两侧加GND Guard Trace。
-
过孔策略
- PGND过孔阵列：大电流路径每100mil放置过孔（降低电感）。
- SGND过孔：信号换层时紧跟放置回流过孔（<50mil间距）。
五、典型场景处理
案例1：DC-DC电源模块
Vin ──▶[IC]──▶ L ──▶ Cout ──▶ Vout
│ │ │
Cin │ │ PGND │ SGND
▼ ▼ ▼
══════╡★╞═════════ ★ = 单点连接
磁珠案例2：电机驱动 + 电流检测
- 电流采样电阻：
- 一端接PGND，另一端经差分走线直连运放（不经过SGND铺铜）。
- 运放供电：采用隔离型DC-DC或LDO从功率电源生成。
六、验证与调试
- 测试点设置：
- 在单点连接处引出测试焊盘（TP-PGND/TP-SGND）。
- 实测手段：
- 用差分探头测量PGND与SGND间噪声（<10mVpp为优）。
- 小信号区域注入正弦波，观察频谱中开关频率（如100kHz）成分幅度。
警示：若发现SGND上有>50mV高频噪声，需检查单点连接是否失效或存在隐蔽耦合路径。
总结：关键 checklist
| 措施 | 达标标准 |
|---|---|
| PGND/SGND物理分离 | 两区域无交叉铜皮或重叠 |
| 单点连接位置 | 靠近输入电源或高噪声源头 |
| 功率回流路径 | 不穿越敏感电路区域 |
| 小信号走线 | 远离功率器件 ≥5mm |
| 铺铜完整性 | SGND区域无被功率走线分割的缺口 |
遵循以上原则，可显著降低噪声导致的ADC跳码、运放振荡、通信误码等问题。复杂系统建议采用4层板（完整地平面）以简化设计难度。
功率地和信号地怎么布线
在电子设计和布线中，功率地（Power Ground）和信号地（Signal Ground）是两个非常重要的概念。功率地通常指的是为电路提供电源的地线，而信号地则是电路中用于信号参考的地线。 功率
2024-09-06 10:17:53
PCB布线对模拟信号传输的影响如何分析
PCB布线对模拟信号传输的影响如何分析，如何区分信号传输过程中引入的噪声是布线导致还是运放器件导致？ PCB布线对模拟信号传输的影响是一项非常复杂的任务，需要考虑诸如电容、电感、阻抗、信号完整性
2023-10-31 14:34:18
PCB布线技巧升级：高速信号篇

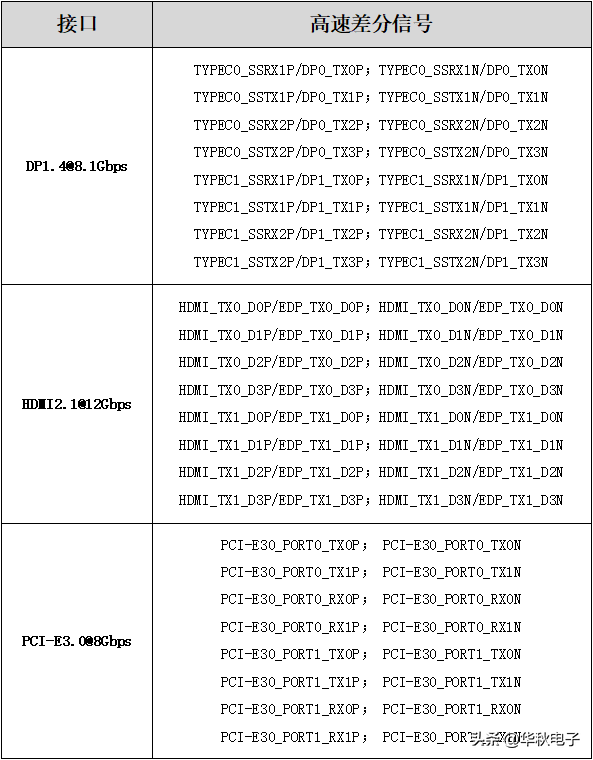

如下表所示，接口信号能工作在8Gbps及以上速率，由于速率很高，PCB布线设计要求会更严格，在前几篇关于PCB布线内容的基础上，还需要根据本篇内容的要求来进行PCB布线设计。 高速信号布线时尽量少
