绘制stm32四层主板pcb设计教程

STM32四层PCB设计教程（详细步骤）

一、设计准备

原理图设计
- 完成STM32核心电路（MCU、时钟、复位、Boot模式）
- 添加外设模块（USB、UART、ADC、SDIO等）
- 标注关键网络（高速信号、电源、地）
- 检查重点：电源树、退耦电容、信号完整性元件（如USB匹配电阻）
创建PCB工程
- 新建PCB文件，设置单位（mm/mil）
- 定义板框尺寸（根据产品外壳要求）

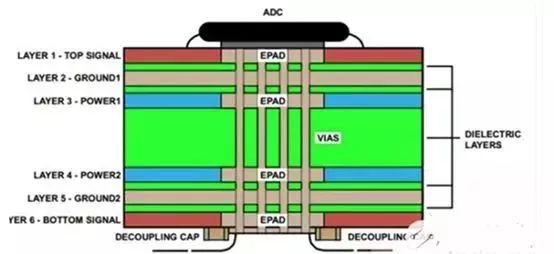

二、四层板叠层结构

| 层号 | 类型       | 功能说明                     |
|------|------------|-----------------------------|
| 1    | Top Layer  | 信号层+关键器件             |
| 2    | GND Plane  | 完整地平面（核心层）        |
| 3    | Power Plane| 电源分割层（多电压域）      |
| 4    | Bottom Layer| 信号层+贴片器件            |

阻抗控制：高速信号线（如USB、SDIO）需计算阻抗（常用50Ω差分/单端）

三、关键布局规则

MCU核心区布局
- STM32放置在板中心，退耦电容紧贴VDD引脚（每个电源引脚一个0.1μF）
- 晶振：
  - 距离MCU < 300mil（7.6mm）
  - 下方禁止走线，铺地铜并打屏蔽过孔
  - 时钟线先经过匹配电阻再进入MCU
电源区域
- 开关电源（如Buck电路）靠近输入接口
- LDO输出端电容靠近引脚（例：3.3V输出用10μF+0.1μF组合）
接口模块
- USB/UART等接口靠板边放置
- ESD保护器件贴近接口端子

四、布线规范

电源布线

主电源线宽 ≥ 30mil（1A电流）

使用电源平面层（Layer3）分配多电压：

# 电源平面分割示例（Altium Designer）
1. 绘制PCB分割线（Place -> Line -> Polygon Pour Cutout）
2. 为3.3V/1.8V区域分别铺铜

关键信号线处理
- 高速信号（USB/SDIO）：
  - 差分对长度匹配（公差±5mil）
  - 等间距平行走线（间距≥2倍线宽）
  - 避免90°拐角（用45°弧线）
- ADC模拟信号：
  - 用地包围走线（Guard Ring）
  - 远离数字信号（尤其时钟）
过孔策略
- 信号过孔：8/16mil（孔径/焊盘）
- 电源过孔：16/28mil（多打孔降低阻抗）
- 禁止在晶振下方打过孔！

五、铺铜与接地

地平面处理
- 保持Layer2（GND）完整，避免分割
- 顶层/底层地铜通过过孔密集连接至GND平面（过孔间距≤1000mil）
电源分割
- Layer3用20mil间距隔离不同电源域
- 敏感电路（如PLL）使用局部铺铜

六、设计规则检查（DRC）

| 检查项               | 参数要求       |
|----------------------|---------------|
| 最小线宽             | ≥6mil (0.15mm)|
| 最小线间距           | ≥6mil         |
| 高速信号长度公差     | ≤5mil         |
| 过孔到走线距离       | ≥8mil         |
| 退耦电容到VDD引脚距离| ≤100mil       |

七、输出生产文件

Gerber文件（含各层铜箔、丝印、阻焊）
钻孔文件（NC Drill）
IPC网表（验证电气连接）
制板说明（层叠结构、阻抗要求、特殊工艺）

避坑指南

电源噪声问题：
- 每个电源引脚必须配0.1μF退耦电容
- 大电流路径避免细长走线（用铺铜代替）
EMC措施：
- 板边每100mil放置接地过孔（形成法拉第笼）
- 高频信号线下方保持完整地平面
焊接缺陷预防：
- QFN封装中心焊盘增加透气孔
- 避免在BGA区域下方走关键信号

调试提示：预留测试点（电源、地、SWD接口），关键信号预留π型滤波位置

完成设计后可使用SI9000进行阻抗验证，推荐制板参数：FR4板材，介电常数4.5，铜厚1oz。
