2层STM32最小系统板PCB图分享

FANYPCB 来源:未知 2019-06-16 10:28 次阅读

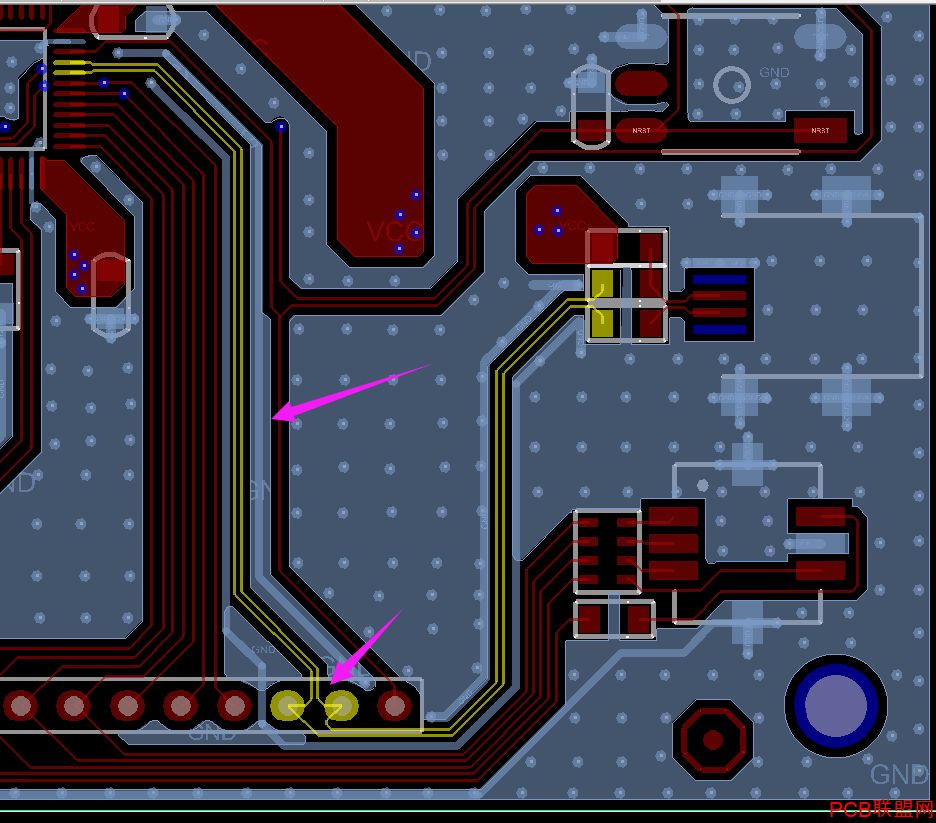

1、差分信号包地需要两边打地过孔,差分信号按耦合去走。

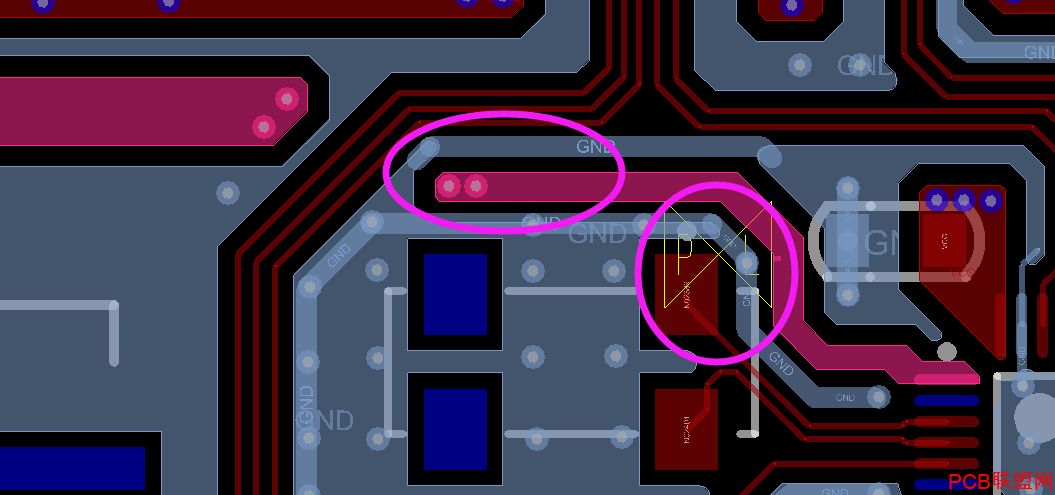

2、DRC需要修整一下,推挤下走线就可以了。

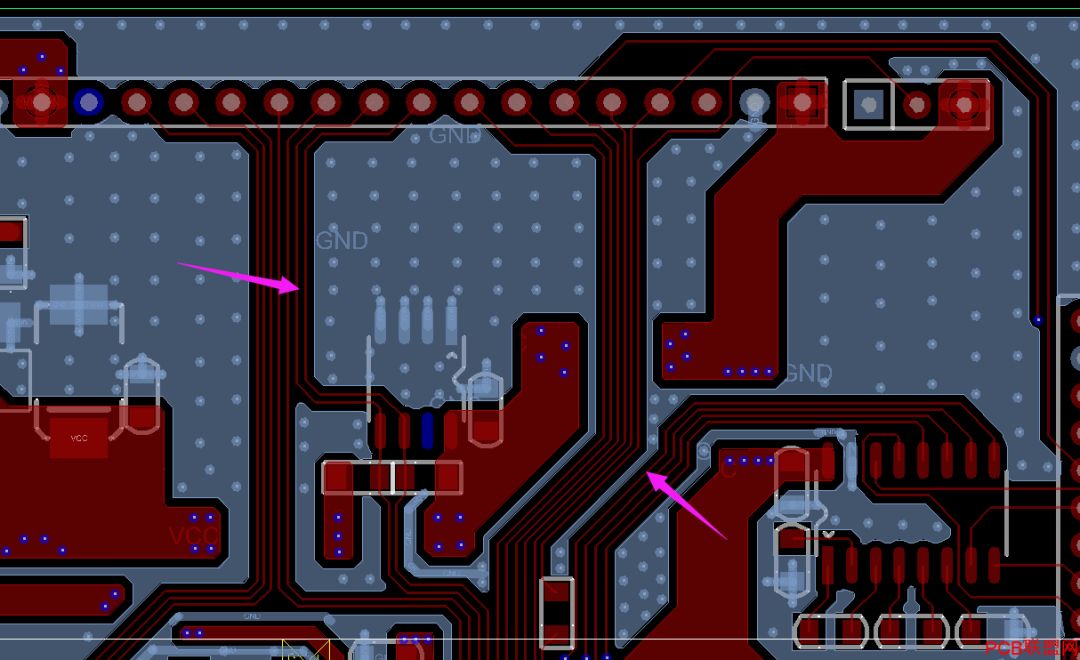

3、走线间距可以拉大一些。

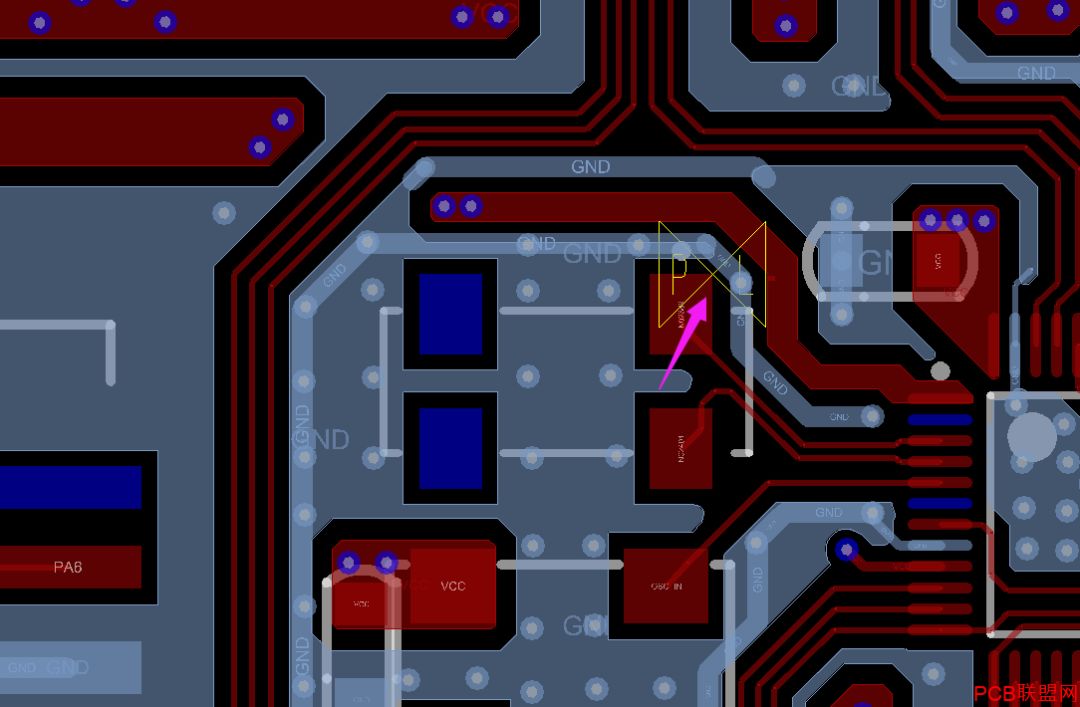

4、V bat电源有瓶颈。

原文标题:学员笔记分享:2层STM32最小系统板

文章出处:【微信号:FANYPCB,微信公众号:凡亿PCB】欢迎添加关注!文章转载请注明出处。
