好的，X射线在PCB（印刷电路板）检测中的应用 指的是利用X射线技术来检查和评估PCB的内部结构、焊接质量和潜在缺陷。这是一种非破坏性、非接触式的检测方法，对于现代高密度、多层PCB和包含隐藏焊点（如BGA、CSP封装）的组件至关重要。

以下是X射线检测在PCB领域的主要应用和优势：

检测隐藏焊点：
- BGA (球栅阵列)、 CSP (芯片级封装)、 LGA (栅格阵列)： 这些封装的焊点位于芯片下方，肉眼或传统光学检测无法直接看到。X射线可以穿透元件，清晰显示焊球的形状、大小、位置、桥连、虚焊、空洞（气泡）、冷焊、锡球缺失或偏移等问题。
- QFN (方形扁平无引脚)： 侧翼焊盘和底部散热焊盘的焊接质量检查。
- 倒装芯片： 检查焊锡凸点及其连接。
检查多层PCB内部结构：
- 通孔、埋孔、盲孔： 检查孔壁镀铜的均匀性、完整性（是否有孔壁断裂、镀铜不足或空洞），孔的填充状况（如树脂塞孔、电镀填平）。
- 内层线路： 检查导线宽度、间距、是否存在短路、开路（断裂）、铜厚均匀性、铜箔是否有划伤或残留异物。
- 层压对齐： 检查多层板各内层之间的对位精度，避免层间错位导致的短路或断路风险。
评估焊接质量：
- 通孔焊接： 检查焊料在孔内的填充高度、孔壁润湿情况、是否有空洞或锡尖。
- 表面贴装： 检查焊点形状（弯月面）、焊料量、润湿情况、是否存在焊料不足、过量、桥连、虚焊、墓碑现象（立碑）。
- 焊料空洞分析： 量化焊点内部的气泡（空洞）的体积百分比和分布，评估其对可靠性的影响。
异物检测：
- 检查PCB组装过程中是否混入螺丝、金属碎屑、工具残留或其他不该存在的导电异物（可能导致短路）。
组件内部结构检查：
- 检查元器件（如电容、电感、连接器）内部的封装完整性、引线框架位置、是否有内部裂纹或空洞（特别是功率器件或钽电容）。

X射线检测的类型：

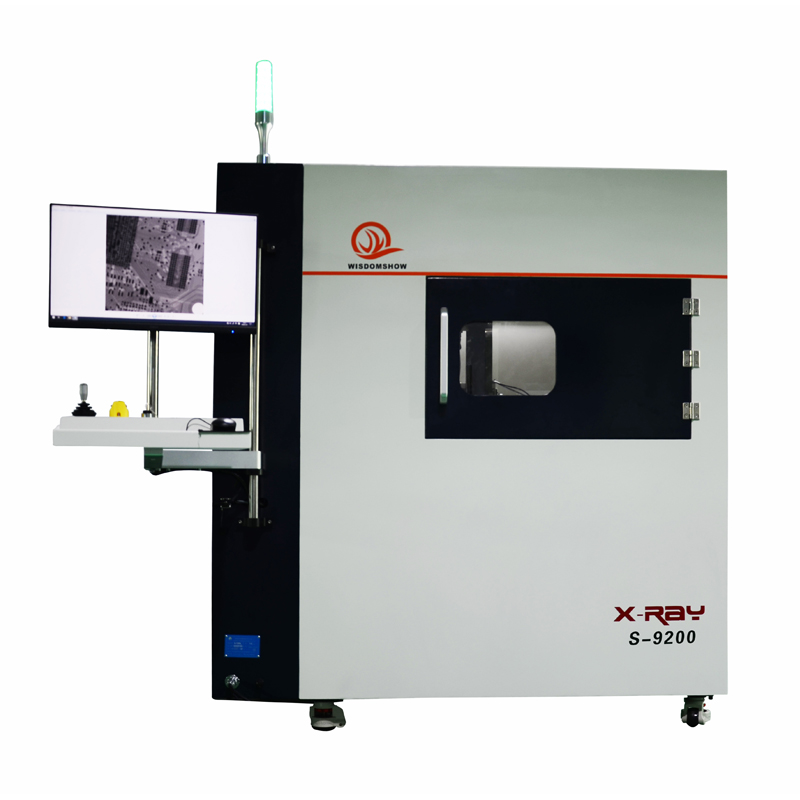

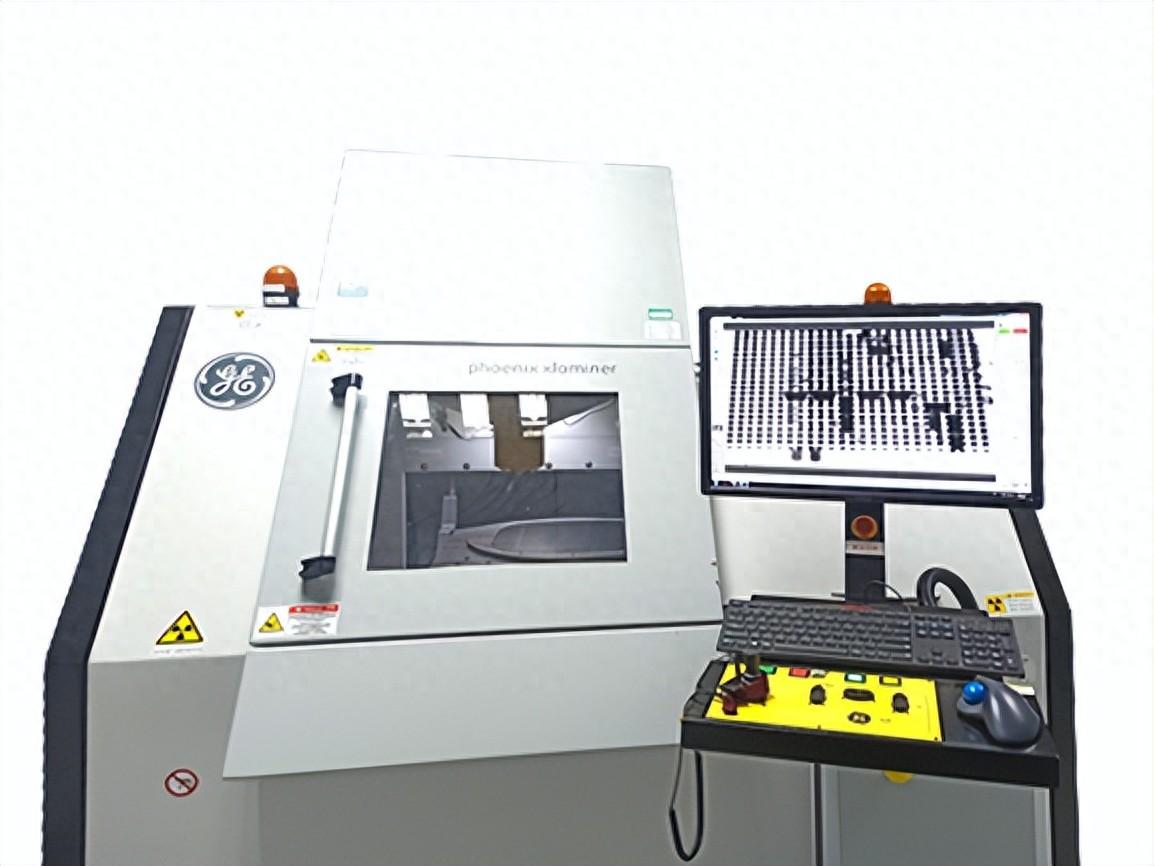

2D X射线： 提供俯视投影图像，速度快，常用于快速扫描和焊接缺陷（如桥连、缺失）的筛查。对于多层结构会有图像重叠。
3D X射线 / 计算机断层扫描： 通过采集物体不同角度的2D投影图像，利用计算机重建出物体的三维内部结构。可以清晰区分不同高度的特征，实现切片观察，是分析复杂结构（如密集BGA焊点、深度通孔、内部缺陷）的最强大工具。
