pcb镀金不上锡

分享:

PCB镀金层出现不上锡(拒焊)问题,通常是由以下原因及对应的解决方法造成:


主要原因与解决方案:

  1. 镍层氧化(黑盘效应 - Black Pad)

    • 原因:金层过薄(<0.1μm)或电镀工艺不当(如镀镍槽污染、磷含量异常),导致镍层在高温或潮湿环境中氧化,形成黑色氧化镍。金层无法阻挡氧化,焊锡无法润湿氧化镍。
    • 解决
      • 严格管控镀金厚度(建议≥0.1μm)。
      • 优化镀镍工艺(磷含量8-10%,避免硫污染)。
      • 缩短PCB储存时间(建议<6个月),密封防潮包装。
  2. 金层表面污染

    • 原因:油脂、指纹、灰尘、残留化学品(如电镀液、清洗剂)隔绝焊锡与镍层。
    • 解决
      • 焊接前用 异丙醇(IPA)+超声波 清洗焊盘(禁用乙醇、水基溶剂)。
      • 避免裸手接触焊盘,操作戴手套。
  3. 镀层结构不良

    • 原因
      • 金层过厚(>0.5μm):高温焊接时金与锡过度反应,形成脆性 AuSn₄合金,消耗焊料导致润湿不良。
      • 镍层疏松/粗糙:镀镍电流密度过高或槽液污染,导致孔隙多、易氧化。
    • 解决

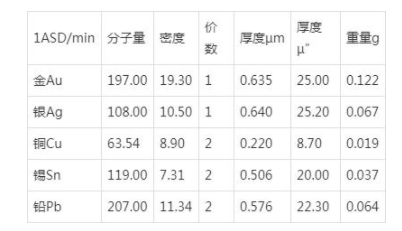

      • 控制金层厚度在 0.1~0.3μm 范围(沉金/电金均适用)。
      • 定期分析镀镍槽液,调整电流密度,确保镍层致密。

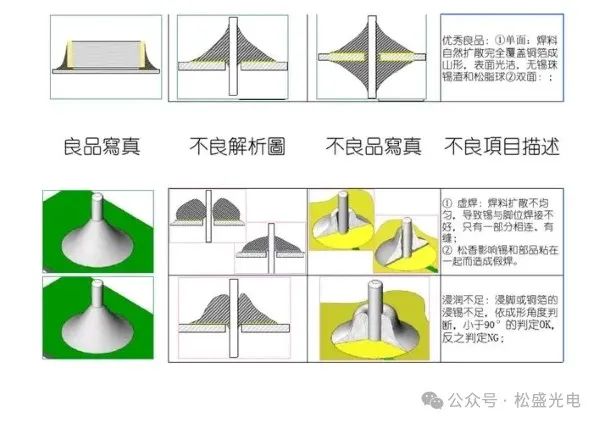

  4. 焊接工艺不当

    • 原因
      • 烙铁温度不足(锡铅焊料应≥320°C,无铅≥350°C)。
      • 助焊剂活性不够或用量不足。
    • 解决
      • 升高烙铁温度,使用 活性更强的助焊剂(如RA型)
      • 焊接前在焊盘涂覆助焊剂。

紧急返修方法:

  • 轻度氧化:用橡皮擦或纤维刷轻擦焊盘,再用IPA清洁。
  • 严重氧化
    • 10%稀盐酸 短时(3~5秒)擦拭焊盘,去除氧化层(需彻底冲洗残留酸液)。
    • 局部镀锡:烙铁高温+高活性助焊剂,强制上锡覆盖焊盘(仅限维修)。

预防措施:

  • 来料检验:用XRF测金层厚度,显微镜检查镍层色泽(灰白为佳,发黑则拒收)。
  • 储存管理:PCB真空密封,存放于<25°C/40%RH环境,优先使用新批次板材。
  • 工艺验证:投产前做小批量焊接试验,测试润湿性。

关键点总结:

问题根源 快速判断方法 解决方案
镍层氧化(黑盘) 焊盘发暗,显微镜下呈黑色 增厚金层,优化镀镍工艺
金层污染 焊盘有油迹或白斑 超声波+IPA清洗
金层过厚 XRF显示金厚>0.4μm 调整镀金时间,减薄金层
焊接温度不足 焊锡呈球状不铺展 提升烙铁温度,加强助焊剂

⚠️ 注意:若整批次拒焊,需立即停用并反馈给PCB供应商,要求提供镀层可靠性报告(如镍层磷含量、孔隙率测试)。

请按上述步骤排查,通常可解决90%以上镀金不上锡问题。如仍有异常,建议提供不良板照片及工艺参数进一步分析。
