导出PCB位号图（也称为装配图或丝印图）是PCB设计后期的重要步骤，用于指导元器件贴装。以下是常见PCB设计软件的操作方法：
通用步骤
-
准备PCB设计文件
- 确保所有元器件位号（如R1、C3、U5）在PCB布局中可见且清晰（通常在丝印层
Silkscreen）。 - 隐藏无关层（如走线、铜皮），只显示位号、板框、安装标记等。
- 确保所有元器件位号（如R1、C3、U5）在PCB布局中可见且清晰（通常在丝印层
-
输出装配图（含位号）
- 通过软件的打印或导出绘图功能生成PDF/图像文件。
各软件具体操作
1. Altium Designer
- 步骤：
- 打开PCB文件 → 点击顶部菜单 文件(File) > 装配输出(Assembly Outputs) > 生成装配图(Assembly Drawings)。
- 在左侧面板勾选
Top/Bottom Silkscreen（丝印层） 和Top/Bottom Assembly（装配层）。 - 右键选择 页面设置(Page Setup) → 设置比例（通常1:1）和纸张方向。
- 预览无误后，点击 打印(Print) 或 导出PDF。
2. KiCad
- 步骤：
- 打开PCB编辑器 → 顶部菜单 文件(File) > 绘图(Plot)。
- 选择输出格式（如PDF）。
- 在层设置中：
- 勾选
F.Silkscreen（顶层丝印）、B.Silkscreen（底层丝印）、Edge.Cuts（板框）。 - 勾选 “打印位号” 选项（通常默认选中）。
- 勾选
- 点击 绘图(Plot) 生成文件。
3. PADS
- 步骤：
- 打开PCB文件 → 顶部菜单 文件(File) > 绘图(CAM)。
- 在 CAM配置 中添加新配置 → 选择 装配图(Assembly) 类型。
- 勾选丝印层（如
Top Silkscreen、Bottom Silkscreen）和板框层。 - 设置输出格式（PDF/Gerber）→ 点击 运行(Run)。
关键注意事项
- 层设置： 务必显示 丝印层（Silkscreen） 和 板框层（Edge Cuts/Board Outline）。
- 位号大小： 检查位号文字是否过小（建议≥0.8mm高度），避免打印后模糊。
- 双面板： 需分别导出 顶层（Top） 和 底层（Bottom） 位号图。
- 输出格式： 推荐 PDF，便于共享和打印；部分厂家需Gerber文件（需额外勾选丝印层）。
最终文件
将导出的装配图（含位号）与以下文件一起打包给厂家：
- 顶层位号图_Top_Assembly.pdf
- 底层位号图_Bottom_Assembly.pdf
- BOM清单（含元器件型号、位号对应表）
- PCB生产文件（Gerber+钻孔文件）⚠️ 提示：导出前务必用 3D视图 或 预览功能 核对位号位置是否被元器件遮挡或偏移！
如何高效调整PCB元件的丝印位号？
如何高效调整PCB元件的丝印位号？ 在PCB设计中，元件的丝印是非常重要的，因为它可以让PCB制造商和装配工程师正确地识别组件的位置和功能。但是，在实际设计中，由于一些原因（如元件库变更、元件添加
2023-10-31 10:42:57
PCB上丝印位号的调整方法与设计技巧
针对后期元件装配，特别是手工装配元件，一般都得出 PCB 的装配图，用于元件放料定位之用，这时丝印位号就显示出其必要性了。
2022-07-11 10:17:47
Altium Designer帮助您跟踪PCB上的参考位号
博客作者：Zachariah Peterson 在原理图或PCB布局中放置元件时，该元件会被分配一个参考位号（英文简写为“refdes”）。此字母数字代码是特定元件的简写，它有助于设计团队在团队成员
2023-11-22 07:45:02
PCB设计：整理元器件位号的快捷技巧
PCB设计完成后，通常需要整理元器件的位号，然后输出贴片图给工厂贴片。因为没有整理的位号是参差不齐的，有的尺寸大，有的尺寸小，有的偏离元器件很远，有的没有显示出来。
2020-12-03 10:12:29
PCB设计小技巧：丝印位号的调整方法
生产时PCB上丝印位号可以进行显示或者隐藏，但是不影响装配图的输出。按快捷键“L”，按所有图层关闭按钮，即关闭所有层，再单独勾选只打开丝印层及相对应的阻焊层，即可对丝印进行调整了。
2022-11-07 10:15:09
如何快速调整PCB元件的丝印位号？
生产时PCB上丝印位号可以进行显示或者隐藏，但是不影响装配图的输出。按快捷键“L”，按所有图层关闭按钮，即关闭所有层，再单独勾选只打开丝印层及相对应的阻焊层，即可对丝印进行调整了。
2022-11-29 12:37:26

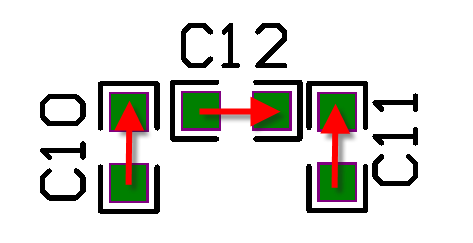

关于PCB丝印位号调整方案
生产时 PCB 上丝印位号可以进行显示或者隐藏，但是不影响装配图的输出。按快捷键“L”，按所有图层关闭按钮，即关闭所有层，再单独勾选只打开丝印层及相对应的阻焊层，即可对丝印进行调整了。
2024-01-04 15:26:18
Allegro166导出位号图的方法
导出位号图，在15.5中我用到的是虚拟打印机，File中的Plot功能，这个呢只能打印一个层的。Assembly层有TOP和BOT两个层，所以要么是分开打印两张PDF文件，要么是在用PDF工具合成到一张PDF中。
h1654155958.0475
2019-07-18 06:46:55
如何快速调整PCB元件的丝印位号？
生产时PCB上丝印位号可以进行显示或者隐藏，但是不影响装配图的输出。按快捷键“L”，按所有图层关闭按钮，即关闭所有层，再单独勾选只打开丝印层及相对应的阻焊层，即可对丝印进行调整了。
2023-04-25 09:42:23
Pads PCB 元件位号放在布线层和丝印层
Pads PCB 元件位号放在布线层和丝印层有些人会将位号（系统自带的位号，不是自己添加字体）直接放在TOP或者BOTTOM层，板子做出来位号也并不是铜箔或者走线，和正常的放在silkscreen
QWE4562009
2023-02-06 14:07:42

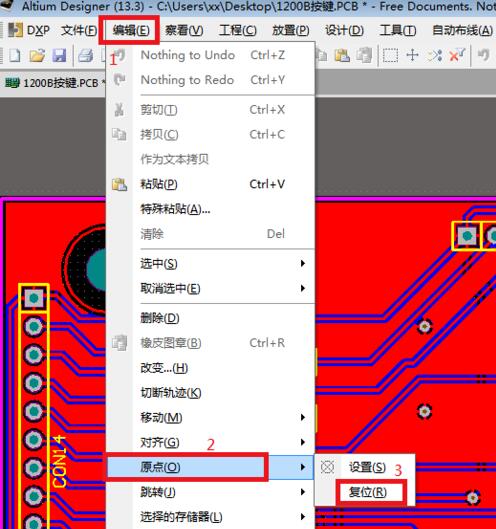

pcb如何导出坐标文件
使用AD13打开一个即要导出坐标文件的PCB文件，然后选择“Edit（编辑）”→“Origin（原点）”→“Reset（复位）”，对PCB文件重设原点。如果你已经设置好原点，这一步可省略。
2019-05-31 14:53:41
Altium Designer帮助您跟踪PCB上的参考位号
在原理图或PCB布局中放置元件时，该元件会被分配一个参考位号（英文简写为“refdes”）。此字母数字代码是特定元件的简写，它有助于设计团队在团队成员之间、内部设计文档和印刷电路设计软件中正确传达特定元件。
2023-11-17 09:35:06
PCB丝印位号调整遵循的原则和作用
生产时PCB上丝印位号可以进行显示或者隐藏，但是不影响装配图的输出。按快捷键“L”，按所有图层关闭按钮，即关闭所有层，再单独勾选只打开丝印层及相对应的阻焊层，即可对丝印进行调整了。
2023-03-28 11:00:13
PCBA设计时丝印位号错误有什么影响?
一站式PCBA智造厂家今天为大家讲讲丝印位号设计错误会影响PCBA贴片加工吗?丝印位号对PCBA贴片加工的影响。我们在做PCB设计的时候，非常重视位号的方向和对应的顺序，担心位号丝印方向反了或者丝印
2023-09-19 09:27:09
【干货分享】还在傻傻的一个个调整PCB元件的丝印位号？
针对后期元件装配，特别是手工装配元件，一般都得出 PCB 的装配图，用于元件放料定位之用，这时丝印位号就显示出其必要性了。 初学画PCB的朋友们一定有过这样的操作，一个个手动调整元件的丝印位号，非常
2024-03-05 08:40:05
Altium Designer应用技巧之隐藏PCB中的位号方法介绍
看到这个题目的时候，大家或许会想为什么要隐藏PCB中的位号呢？答案是节省PCB空间，可以有更多的地方用来布局元器件，如下图所示。
nnbbbbb
2019-07-23 07:50:28
干货|PCB板上的丝印位号与极性符号的组装性设计
都得出 PCB 的装配图，用于元件放料定位之用，手工焊接是没有位号就无法完成焊接的，丝印位号尤为重要。02极性符号在电气背景下，极性的定义是电流在电路中流动的方向。PCB封装的字符极性设计是需留意正负极
jf_32813774
2023-02-10 10:37:17
如何导出PCB封装库和原理图封装库
1、打开Altium Designer 09 软件，然后打开自己的想要导出封装库的PCB文件。2、选择菜单 Design-Make PCB Library。这个功能就是制作PCB库，也就是从已有
po5575
2019-07-11 07:23:04
怎么使用PADS导出带坐标的PCB BOM表？
硬件上在设计完原理图和PCB图之后，有时候需要从PCB图中导出带坐标的BOM到Excel表格中，下面，我们一起来看看配置和导出的步骤，因为说明的地方并不是很多，所以下面直接截图显示操作步骤，按照截图的配置来进行设置即可。
波士顿特仑苏
2019-09-11 11:52:29

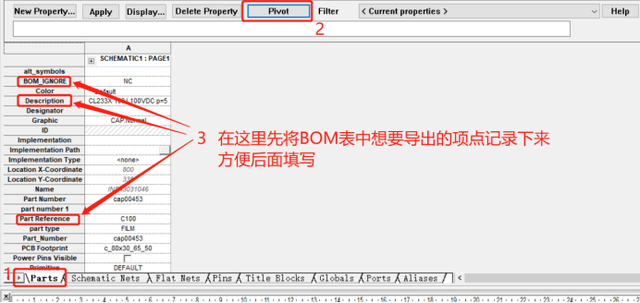

Cadence怎么导出BOM表
首先打开需要的Cadence 原理图文件，在原理图中任意选择一个器件双击，在弹出的对话框中，将BOM表中想要导出的项点提前记录下来（一般导出的BOM表中，会包含序号、物料料号、规格型号、位号和数量等项点，其它可以根据需求加入）。
2023-03-24 15:47:29
仪表基础知识：仪表位号表示方法及仪表位号字母含义
FR101/102。典型的仪表位号形式示例◆典型的温差低温报警仪表位号示例：10-TDAL-*01A-1A1带控制点流程图和仪表系统图上表示方法带控制点流程图和仪表系统图上仪表位号表示方法是：字母代号填写
yunrun
2019-04-24 16:31:28
PCBA丝印位号与极性符号的组装性设计
出 PCB 的装配图，用于元件放料定位之用，手工焊接是没有位号就无法完成焊接的，丝印位号尤为重要。02极性符号在电气背景下，极性的定义是电流在电路中流动的方向。PCB封装的字符极性设计是需留意正负极，如极性
jf_32813774
2023-02-10 09:53:49

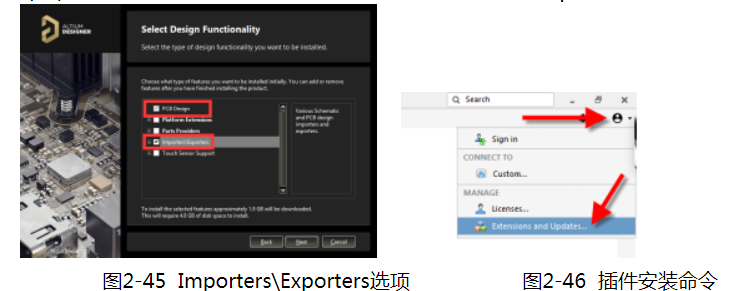

PCB技术：Altium怎么安装导入导出插件
