pcb 镀银

分享:

好的,PCB 镀银在中文里通常指的就是 PCB 表面处理工艺中的“沉银”

沉银(Immersion Silver, 简称 IAg)是一种在 PCB 铜焊盘表面通过化学置换反应沉积一层薄薄的、均匀的纯银层的工艺。

以下是关于 PCB 沉银工艺的关键点(用中文说明):

  1. 工艺原理:

    • 通过化学反应(置换反应),将 PCB 裸铜焊盘浸入含银离子的溶液中。
    • 铜原子被氧化溶解进入溶液,同时溶液中的银离子被还原,沉积在铜表面上,形成一层薄薄的银层。
  2. 主要目的/优点:

    • 优良的可焊性: 银层表面非常光滑平整,熔融焊锡在其上铺展性好,焊接强度高,特别适合精细间距元件(如 BGA, QFN)。
    • 接触性能: 银是优良的导体,沉银层可以提供良好的电气接触性能(虽然主要目的不是做开关触点)。
    • 适合高速信号: 银层表面非常光滑(低表面粗糙度),对高频信号的趋肤效应影响小,信号传输损耗低,阻抗控制相对容易且稳定,非常适合高速数字电路(如 5G, 高速 SerDes)。
    • 成本相对较低(相比 ENIG): 比化学镍金(ENIG/RoHS 喷锡)工艺成本低一些。
    • 平整度高: 形成的银层非常薄且平整,对焊盘的共面性影响小。
    • 无铅环保: 符合 RoHS 等环保要求。
    • 适合铝线键合: 在某些需要铝线键合的应用中,沉银是较好的选择之一(比 HASL, OSP 好)。
  3. 主要缺点/注意事项:

    • 容易氧化/硫化: 银层暴露在空气中会缓慢氧化变色(发黄),接触含硫物质(如某些橡胶、含硫空气)会生成黑色的硫化银,影响外观和可焊性。因此对储存环境和包装要求高(通常需真空包装),且存放时间不如 ENIG 长。
    • 银迁移风险: 在潮湿环境和直流电场作用下,银离子可能发生迁移(沿着表面或绝缘材料内部),导致相邻导体间短路(CAF 的一种)。设计时需确保足够间距和良好的阻焊覆盖。
    • 空洞问题: 焊接时,如果焊盘表面存在微小的有机污染物或工艺控制不当,容易在焊点中产生“空洞”。
    • 不适合多次回流焊: 多次高温回流焊后,银层会更多地熔入焊料中,可能导致后续焊接性能下降或可靠性问题(如焊点变脆)。通常推荐最多 2-3 次回流焊。
    • 手指印敏感: 裸手接触沉银表面极易留下指纹,指纹中的盐分和油脂会加速腐蚀和影响焊接,操作时必须戴手套。
    • 厚度控制关键: 银层太薄易氧化、影响可焊性;太厚则成本增加、易产生晶须风险(虽然沉银晶须风险很低)。典型厚度范围在 0.1 - 0.4 微米(4 - 16 微英寸)。
    • 不适合用作开关触点: 沉银层太薄、太软,且易磨损、硫化,不适合作为反复插拔的接触点(如金手指)。金手指通常采用镀硬金。
  4. 适用场景:

    • 消费类电子产品(手机、平板、电脑主板)。
    • 通信设备(网络设备、基站)。
    • 高速数字电路板。
    • 需要良好可焊性的精细间距元件板。
    • 成本敏感但要求高于 HASL 和 OSP 的应用。
  5. 关键考量:

    • 存放与包装: 必须使用防硫、防氧化的真空包装,存放在阴凉干燥处。开封后应尽快完成组装焊接(通常建议在 3-6 个月内使用)。
    • 操作规范: 严格佩戴无硫手套操作,避免裸手接触。
    • 工艺控制: PCB 制造商需要严格控制药水参数、前处理清洁度、厚度和沉积速率。

总结:

PCB 沉银是一种性能优良且成本效益较高的表面处理工艺,特别适用于高速数字电路和对可焊性、平整度要求高的应用。但其最大的挑战在于银层的易氧化/硫化和对存储环境/操作规范的严格要求。在选择是否使用沉银时,需要权衡其优点与缺点,并严格管控生产、储存和使用过程。

重要区分:

  • 沉银 (Immersion Silver, IAg): 本文讨论的用于焊接和导通的表面处理工艺。
  • 镀硬金 (Hard Gold/Electrolytic Gold): 通常用于金手指或开关触点,是通过电解沉积的较厚的、耐磨的金层(底层通常先镀镍),其目的和工艺与沉银完全不同。不要把两者混淆。

镀银层氧化失效分析

谈谈镀银层氧化发黑案子,金鉴找出的原因有哪些: 1.灯具高温 银在高温下可以和氧气反应,生成棕黑色的氧化银(常温也可反应,但速度很慢)。 2.有机酸 有机酸可以去掉镀银层表面的氧化保护膜,使银暴露在

2021-11-02 17:25:08

如何做好LED支架镀银层的来料检验工作

LED支架的镀银层质量非常关键,关系到LED光源的寿命。电镀银层太薄,电镀质量差,容易使支架金属件生锈,抗硫化能力差,从而使LED光源失效。即使封装了的LED光源也会因镀银层太薄,附着力不强,导致

2025-05-29 16:13:33

LED支架的镀银层来料检验失效分析

LED支架的镀银层质量非常关键,关系到LED光源的寿命。电镀银层太薄,电镀质量差,容易使支架金属件生锈,抗硫化能力差,从而使LED光源失效。即使封装了的LED光源也会因镀银层太薄,附着力不强,导致

2021-11-17 16:10:40

LED支架镀银层来料检验解决方案

LED支架的镀银层质量非常关键,关系到LED光源的寿命。电镀银层太薄,电镀质量差,容易使支架金属件生锈,抗硫化能力差,从而使LED光源失效。即使封装了的LED光源也会因镀银层太薄,附着力不强,导致

2021-07-15 15:47:28

PCB板上镀金与镀银的区别是什么?结论你绝对想不到

来源:互联网 为什么PCB板上会镀金或者镀银?因为没有涂覆阻焊漆的PCB铜层暴露在空气中极易氧化。 PCB正反两面都是铜层,在PCB的生产中,铜层无论采用加成法还是减成法制造,最后都会得到光滑无保护

2020-10-12 00:11:56

镀银铜编织带软连接

镀银铜编织带软连接作为一种重要的导电材料,在电力、电子、新能源等领域有着广泛的应用。这种材料结合了铜的优良导电性和银的抗氧化性能,通过特殊的编织工艺制成柔性连接件,能够有效解决设备振动、热胀冷缩等

2025-04-26 10:22:42

PCB镀金与镀银区别是什么

PCB表面需要焊接元件,就要求有一部分铜层暴露在外用于焊接。

2019-08-16 15:25:00

电子连接器镀银的优缺点

镀银是没办法的办法! 也是很好的办法! 1.过度密集的接点(太小) 必须仰赖极低的电阻才能避免升温 银自然成为不二选择 2. 银软可以在配插的时候弥补车削件或冲床铜板件之间

2024-11-12 11:07:54

镀银层抗硫化实验失效分析

80度密闭环境下8小时放置 测试片: SPCC钢板镀铜(1微米) 电解镀银(1微米) 无表面处理剂 测试材料制作: 镀银测试片上涂上封装胶材,依所定的加热条件进行硬化。(膜厚:约0.1-0.5mm

2021-11-19 15:13:55

M12航空插座4芯镀银容易氧化吗

德索工程师说道镀银层在M12航空插座的接触点上的应用,主要是为了提高连接器的导电性能和降低接触电阻。银是一种具有优良导电性的金属,其电阻率极低,因此镀银层能够有效地提高信号传输的质量和效率。此外,银层还具有一定的抗腐蚀性,能够在一定程度上防止接触点的氧化。

2024-03-29 14:30:24

PCB板上为什么需要镀金和镀银

铜的化学性质虽 然不如铝、铁、镁等活泼,但在有水的条件下,纯铜和氧气接触极易被氧化;因为空气中存在氧气和水蒸气,所以纯铜表面在和空气接触后很快 会发生氧化反应。由于PCB中铜层的厚度很薄,因此氧化后的铜将成为电的不良导体,会极大地损害整个PCB的电气性能。

2020-01-29 16:37:00

低压电器的端子为何要镀银或者镀锡?

低压电器的端子为何要镀银或者镀锡? 低压电器的端子镀银或镀锡是为了提高其导电性能和抗氧化性。因为低压电器的端子是连接导线和电器设备的重要部件,其导电性能直接影响到电器的正常运行和安全性。本文将从

2024-02-04 16:41:11

PCB板上镀金和镀银的好处是什么

PCB的生产中,铜层无论采用加成法还是减成法制造,最后都会得到光滑无保护的表面。铜的化学性质虽然不如铝、铁、镁等活泼,但在有水的条件下,纯铜和氧气接触极易被氧化;因为空气中存在氧气和水蒸气,所以纯铜表面在和空气接触后很快会发生氧化反应。

2019-10-28 15:15:12

四氟镀银屏蔽线是屏蔽什么

四氟镀银屏蔽线主要屏蔽的是电磁波对电路的干扰。以下是对四氟镀银屏蔽线的详细解释: 一、基本概念 四氟镀银屏蔽线是一种电子线路传输用的高频屏蔽线,其结构特点是在PFA(一种特殊的氟塑料)管子内绕制上

2024-11-12 10:30:44

pcb板上镀金和镀银有区别吗

PCB正反两面都是铜层,在PCB的生产中,铜层无论采用加成法还是减成法制造,最后都会得到光滑无保护的表面。

2019-08-31 09:15:28

为什么电子连接器要镀银

电子连接器镀银的原因主要包括以下几点: 1、提高电导率:银是所有金属中导电性最好的,其电导率高于许多其他金属,包括铜。因此,端子镀银可以显著降低连接电阻,提高电信号传输的效率。 2、耐腐蚀性:银具有

2024-10-30 14:24:01

连接器镀金和镀银与触点有什么区别

镀金和镀银连接器与触点有什么区别?虽然硫化银化合物相对导电,但它们确实增强了银涂层的电路电阻,超过了纯银的独立电路电阻。虽然硫化银化合物相对导电,但它们确实增强了银涂层的电路电阻,超过了纯银的独立电路电阻。

2022-12-21 14:44:16

镀银铜编织带软连接订货须知

`镀银铜编织带软连接订货须知1、镀银铜编织带规格(截面)。2、镀银铜软连接长度(总长,线长,孔距)3、镀银铜编织带软连接搭接面的宽度和长度。4、是否打孔(孔径多少)5、东莞市雅杰电子材料有限公司生产

yajiedg3 2020-04-01 14:59:19

银线二焊键合点剥离失效原因:镀银层结合力差VS银线键合工艺待优化!

银线二焊键合点剥离LED死灯的案子时常发生,大家通常争论是镀银层结合力差的问题,还是键合线工艺问题,而本案例,客户在贴片完后出现死灯,金鉴接到客诉后立即进行了初步分析,死灯现象为支架镀银层脱落导致

2025-06-25 15:43:48

极细同轴线的中心导体镀锡与镀银差别

镀锡与镀银在极细同轴线束中的应用各有优劣:前者突出的是可靠性与工艺性,后者则更强调电性能与高速信号保障。对于高速电子设备而言,选择合适的导体表面处理工艺,才能在性能与成本之间取得平衡。

2025-09-14 15:02:20

镀银层氧化造成LED光源发黑现象的越来越多,成因复杂

镀银层氧化导致发黑的LED光源LED光源镀银层发黑迹象明显,这使我们不得不做出氧化的结论。但EDS能谱分析等纯元素分析检测手段都不易判定氧化,因为存在于空气环境、样品表面吸附以及封装胶等有机物中

2025-06-13 10:40:24

连接器镀银技术电镀方面的改进

电镀是连接器镀银完成其功能性的重要加工手法。因而,连接器镀银的改善有许多是可以经过电镀技能来完成的。前面说到的复合材料技能,就要用到电镀工艺来完成。现在用于铝上电镀和塑料上电镀的技能,还存在流程较长

2021-11-11 11:34:42

FIBBR菲伯尔镀银DP80电竞线 | 次世代显卡的理想伙伴

显得尤为重要。菲伯尔FIBBR镀银DP80电竞线,正是为追求高水准游戏体验的玩家所设计的一款优选产品。为何50系显卡用户倾向于选择镀银DP80电竞线?DP2.1接

2025-02-28 15:22:37

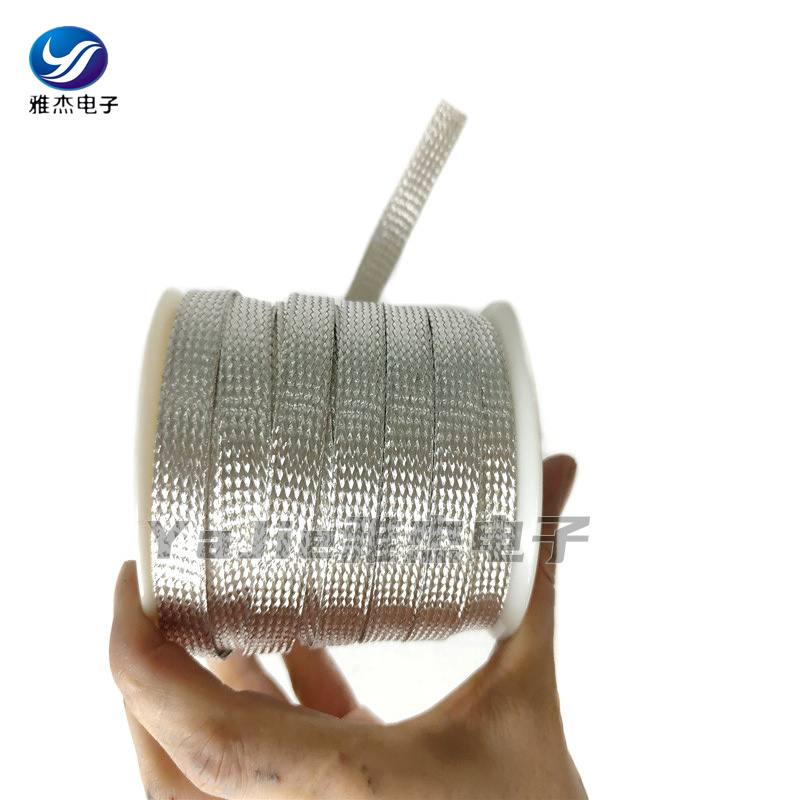

镀银铜丝编织网套/伸缩屏蔽套管
