PCB钻孔偏移是制造中的常见问题，可能导致孔位错位、电气短路或层间对位不良。以下是系统化的解决方法，按关键环节分类：
一、材料与基板控制
-
选用高品质基材
- 使用TG值高、尺寸稳定性好的覆铜板（如FR4-High TG），避免温湿度变化导致的膨胀/收缩。
- 验证材料储存：确保基板在恒温恒湿环境（建议23±3°C，50%RH）中存放，拆封后24小时内使用。
-
优化叠层设计
- 对称设计多层板叠构（如8层板采用2+4+2结构），减少压合应力。
- 增加定位孔（Tooling Hole）数量（至少3个，板边均匀分布），避免定位偏差。
二、工艺参数优化
-
钻孔参数校准
- 转速与进给速度：根据钻头直径调整（例：Φ0.3mm钻头推荐转速180-220Krpm，进给1.8-2.5m/min）。
- 退刀速度：降低退刀速率至1.0-1.5m/min，减少钻头晃动。
- 叠板高度：单次钻孔板材总厚度≤钻头直径×8（如Φ1.0mm钻头最大叠板厚度≤8mm）。
-
钻头管理
- 寿命监控：记录每个钻头的钻孔数（通常Φ0.2mm钻头寿命≤3000孔），超限强制更换。
- 刃磨精度：使用专业钻头研磨机，保证刃尖角度130°-140°，偏心度≤0.01mm。
三、设备与定位系统
-
设备维护
- 主轴跳动检测：每月用千分表校准主轴偏摆（要求≤0.005mm）。
- 吸尘系统优化：维持真空度≥65kPa，确保排屑顺畅，避免钻屑堵塞导致偏移。
-
精准定位技术
- 基准点设计：采用光学定位靶标（Fiducial Mark），直径≥1.0mm，周围3mm禁布铜箔。
- 视觉对位系统：启用钻孔机的CCD自动补偿功能，对位精度校准至±15μm以内。
四、设计端预防措施
-
孔环补偿设计
- 内层PTH孔环单边≥0.15mm，外层≥0.20mm（高频板建议≥0.25mm）。
- 盲埋孔采用泪滴焊盘（Teardrop） 增强连接可靠性。
-
层间对位标靶
- 每层添加十字靶标（Cross Target） 和同心圆靶标（Bull's Eye），便于压合后X光检测层偏。
五、操作规范与检测
-
流程控制
- 钻孔前预烘板：110℃±5℃烘烤2小时，去除基板潮气。
- 首板检验：每批次首件使用孔位检查机（AOI） 全检，偏移量＞0.05mm立即停机调整。
-
偏移检测方法
- 切片分析：对偏移孔制作垂直切片，测量孔壁与铜层夹角（偏移角＞5°需排查设备）。
- X光检查：针对盲埋孔，使用X-ray检查层间重合度（误差＞50μm判定NG）。
六、进阶解决方案
-
激光钻孔应用
对HDI板（≤0.1mm孔径），采用UV激光钻机（精度±10μm），搭配LDI曝光机减少图形转移偏差。 -

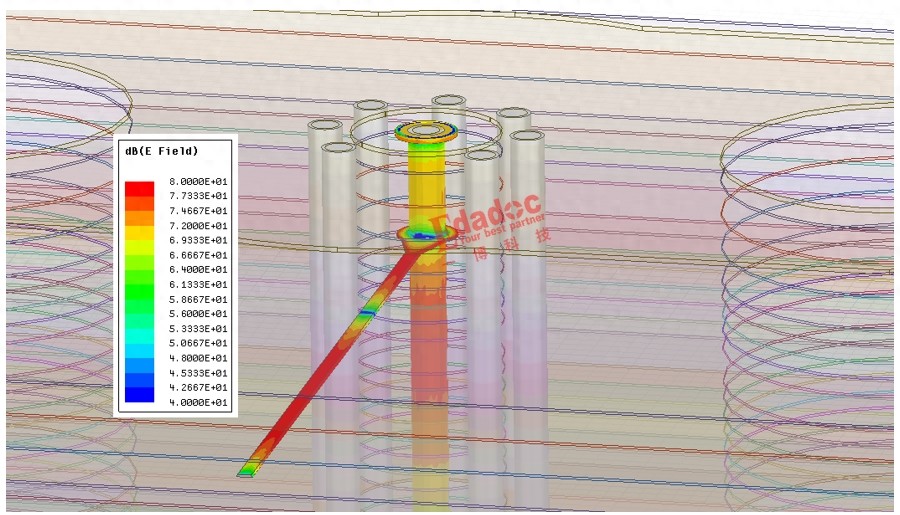

背钻技术（Back Drilling）
对高速信号过孔，使用背钻切除多余柱状铜，减少阻抗突变的同时避免机械钻偏影响。
通过以上多维度控制，可将钻孔偏移率降至0.3%以下。关键点在于：材料稳定性把控 → 钻机参数动态优化 → 高精度定位系统 → 设计端余量补偿，配合严格的首件检验机制。
