pcb 介质损耗

好的，我们来详细解释一下 PCB 中的介质损耗。

简单来说： PCB 介质损耗是指印刷电路板（PCB）中用作绝缘层（介质层）的材料，在电场作用下将一部分电能转化为热能而损耗掉的现象。 这是导致高频信号在 PCB 传输线上衰减和失真的主要原因之一。

深入解释：

介质是什么？
- PCB 由导电层（通常是铜箔）和绝缘层（介质层）交替叠压构成。
- 这些绝缘层材料（如 FR-4、Rogers 材料、聚四氟乙烯等）就是介质。它们的主要作用是隔离不同的导线层并提供结构支撑。
损耗是如何产生的？
- 当高频交流信号在导线（传输线）上传输时，导线周围的介质材料会处于周期性变化的电场中。
- 介质材料内部的分子或原子在交变电场的作用下会尝试重新排列（极化），这个过程需要克服内部的“摩擦”阻力。
- 这种克服内部“摩擦”所做的功，就会转化成热能耗散掉。
- 此外，介质材料本身也可能存在微弱的电导，导致很小的漏电流，也会产生一点欧姆损耗（但这通常远小于极化损耗）。
关键参数：损耗角正切

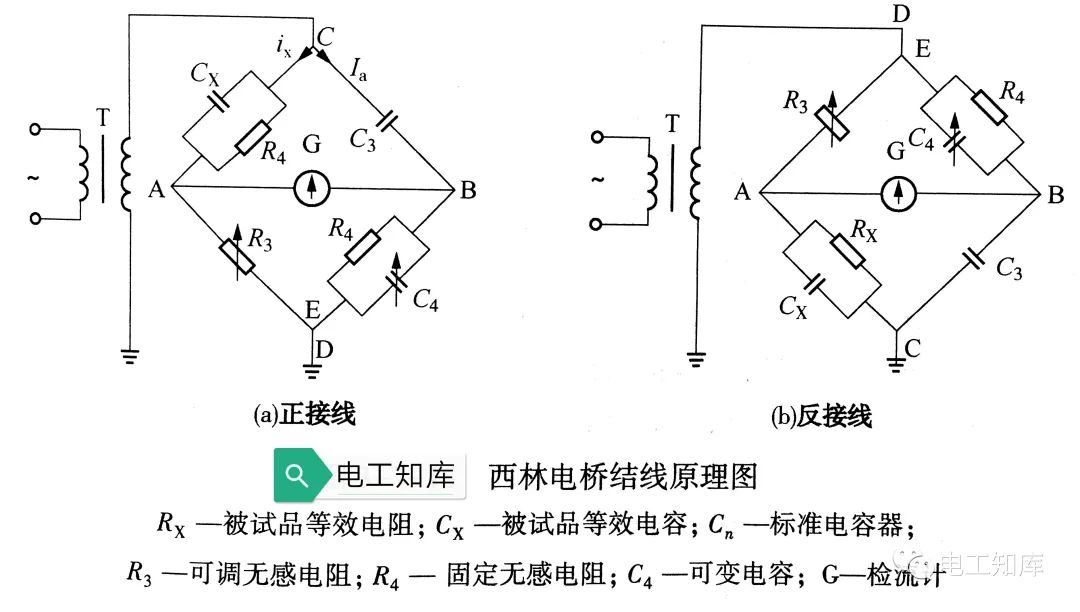

- 介质损耗的大小通常用一个关键参数来衡量：损耗角正切。
- 符号：tanδ
- 定义：它表示介质材料中有功功率（转化为热的功率）与无功功率（储存和释放的功率）的比值。Tanδ 越小，表示介质材料的损耗越低，能量转换效率越高。

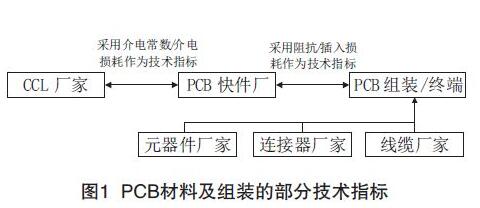

- 重要性： Tanδ 是选择高频 PCB 材料时最关键的参数之一。低 tanδ 材料对于高速数字信号和高频模拟信号至关重要。
介质损耗的影响（尤其是在高频下）：

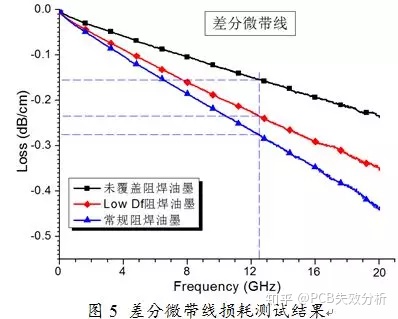

- 信号衰减： 信号能量被转化为热能，导致信号幅度随着传输距离增加而减小。频率越高，衰减越大。
- 信号失真： 不同频率分量的衰减程度不同（色散效应），导致信号波形畸变、上升/下降时间变长、眼图闭合。
- 发热： 损耗的能量最终变成热量，可能导致 PCB 局部温度升高，影响元器件性能和可靠性。
- 阻抗变化： 材料特性随频率变化可能导致传输线特性阻抗发生微小偏移。
- 品质因数下降： 对于谐振电路（如滤波器、天线），损耗会降低电路的 Q 值（品质因数），导致带宽变宽、选择性变差、效率降低。
影响介质损耗的因素：
- 频率： 这是最主要的因素。频率越高，极化跟不上电场变化，内部“摩擦”加剧，损耗急剧增加（损耗功率大致与频率成正比例）。
- 材料本身： 不同材料的分子结构和极化特性不同，其固有的 tanδ 值差异很大。
  - 标准 FR-4: Tanδ 相对较高（例如 0.02 @ 1 GHz），不适用于 GHz 以上高速设计。
  - 高速/高频材料： 如 Rogers RO4000 系列、Isola I-Speed、松下 Megtron 系列、PTFE (Teflon) 等，具有非常低的 tanδ (例如 0.001-0.005 @ 10 GHz)，专为高频应用设计。
- 温度： 温度升高通常会导致 tanδ 增大。
- 湿度： 吸湿性材料在湿度环境下，水分会显著增加其损耗（水分子具有强极性）。
如何减小 PCB 介质损耗？
- 选择低损耗材料： 这是最根本、最有效的方法。根据信号频率和性能要求选择合适的低 tanδ 板材（成本通常也会更高）。
- 优化设计和布线：
  - 缩短关键高速信号线的长度。
  - 对于微带线，可以采用更薄的介质层（在高频下，电磁场更多地集中在导体附近，更薄的介质意味着信号路径中遇到的“损耗材料”体积更小）。
  - 对于带状线，选择低损耗的填充介质（prepreg）。
- 控制环境因素： 在设计和应用时考虑温湿度影响。
- 选择合适的铜箔粗糙度： 非常粗糙的铜箔会导致额外的导体损耗（趋肤效应），间接影响整体信号衰减。

总结：

PCB 介质损耗是高频信号在 PCB 绝缘层中因分子极化“摩擦”而导致的能量损失（转化为热），其核心衡量参数是损耗角正切。它对高速和高频电路的信号完整性（衰减、失真）和效率有着至关重要的影响。频率越高，介质损耗越显著。 为了应对GHz及以上频率的设计挑战，选用低损耗材料是保证信号质量的关键措施之一。
