阻焊层在pcb的表现形式

分享:

阻焊层(Solder Mask,常被称为“绿油”)在PCB上的表现形式主要有以下几个方面:

  1. 覆盖区域的颜色:

    • 这是最直观的表现。阻焊层覆盖在PCB的大部分表面上,形成一层特定颜色的保护涂层
    • 最常见的是绿色(这就是俗称“绿油”的来源)。
    • 但也可以根据设计需求或客户要求使用其他颜色,如红色、蓝色、黄色、黑色、白色、紫色等。
    • 这个颜色层绝缘且防焊,保护下面的铜走线不被氧化,防止焊接时焊锡流到不该连接的地方造成短路。

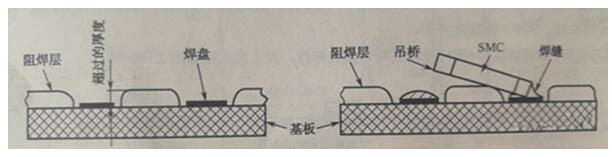

  2. 开窗区域:

    • 焊盘(Pads):所有需要焊接元器件引脚(如电阻、电容、芯片引脚)的铜焊盘上,阻焊层会被特意“开窗”去除。这些区域没有阻焊层覆盖,露出下面光亮的铜层(或表面处理层,如喷锡、沉金等)。这是为了让焊锡能直接与铜焊接。
    • 测试点(Test Points):用于测试的焊盘或过孔,通常也会开窗。
    • 金手指(Edge Connectors):作为插接连接器的接触部分,整个区域都没有阻焊层覆盖。
    • 大面积铜箔散热区:有时为了更好的散热,设计上会让部分大面积的铜箔暴露出来(开窗),不加阻焊。
    • 特殊设计区域:如需要裸露铜作为天线、屏蔽层接地等。
    • 这些开窗区域在视觉上与其周围覆盖着阻焊层的区域形成鲜明的对比:开窗处是金属色(铜色或表面处理色),周围是阻焊层的颜色(如绿色)。
  3. 阻焊桥:

    • 在非常密集的区域,特别是相邻的焊盘(如芯片的两个引脚焊盘)之间,阻焊层会被设计成保留一条非常细的“桥”覆盖在中间的走线上。
    • 这条细窄的绿色(或其他阻焊颜色)线条就是阻焊桥。它的作用是防止焊锡在焊接时从相邻焊盘之间溢流过去造成短路。
    • 对于间距非常小的焊盘(如高密度BGA或QFN封装),阻焊桥可能无法可靠制作出来,这时可能会采用开大窗的方式覆盖整个区域(包含多个焊盘之间的空隙),但这增加了焊接短路的风险,需要精确的工艺控制。
  4. 覆盖在铜走线上:

    • 在整个PCB表面,除了开窗的区域(焊盘等)和丝印区域(通常是白色),其余部分基本都被阻焊层覆盖。
    • 这使得铜走线绝大部分被隐藏在阻焊层之下,我们通常只能看到阻焊层的颜色和开窗的焊点,看不到具体的走线路径(除非走线也在开窗区)。这有助于电气绝缘和防止意外触碰短路。
  5. 表面处理:

    • 开窗区域的铜层通常会进行表面处理(如喷锡、沉金、OSP、沉银等),这些处理的质地和颜色(如锡的银色或金色)会直接裸露在开窗区域,与阻焊层颜色形成对比。

总结一下,在PCB实物上观察阻焊层:

  • 绝大部分区域是均匀的特定颜色(通常是绿色)
  • 需要焊接或接触的点位(焊盘、测试点、金手指等)是开窗的,没有这种颜色覆盖,露出金属本色
  • 相邻焊盘之间有时能看到一条细细的同阻焊层颜色的“桥”(阻焊桥)
  • 铜走线绝大部分被该颜色层覆盖隐藏

这种有选择的覆盖(覆盖大部分区域,只在关键焊接点开窗)就是阻焊层在PCB上最核心和直观的表现形式。
