好的，制作PCB测试工装（通常称为测试治具、测试架或ICT/FCT治具）的需求文档应包含以下核心要素，请根据您的具体项目进行细化和补充：
一、 基本信息
- 项目名称： (例如：XX产品主板功能测试治具)
- PCB信息：
- PCB文件： 提供最终用于生产的 Gerber 文件 (RS-274X 优先) 和 钻孔文件。（必备）
- PCB版本号： (例如：V1.2)
- PCB尺寸： (长 x 宽 x 厚，单位 mm)
- PCB层数：
- 关键器件高度： 最高元件位置及高度 (单位 mm)，特别是连接器、散热器、电解电容等。
- 定位孔信息： 位置、孔径、是否金属化、是否作为接地。
- 测试点信息：
- 测试点位置坐标文件 (最好提供包含测试点名称/网络的坐标文件，如 .txt, .csv 或 .ipc)。
- 测试点形状、尺寸 (直径)、是否阻焊开窗、是否为表贴焊盘或过孔。
- 测试点允许的最小间距。
- 测试点说明 (如：电源、地、关键信号、编程接口等)。
- 连接器信息： 需要接入治具的连接器型号、位置、方向、引脚定义 (提供接口定义文档)。
- 特殊区域： 是否有禁止下针区域 (Keep-Out Area)，如电池座、传感器窗口、易损元件附近等。
- 目标测试设备：
- 使用何种测试系统？(例如：Keysight i3070, Teradyne J750, 国产ICT设备， 或自研FCT系统)
- 测试设备的接口类型和数量？(如：数字通道数、模拟通道数、电源通道数、开关卡型号等)
- 是否需要集成程控电源、电子负载、示波器、万用表等仪器？(提供型号和接口要求)
- 治具类型： (根据测试需求选择)
- ICT (在线测试)： 主要测试元件的焊接短路、开路、数值等。
- FCT (功能测试)： 模拟产品真实工作环境，测试整体功能、性能指标。
- Boundary Scan (边界扫描测试)： 利用JTAG接口测试。
- 组合测试 (ICT+FCT)： 最常见。
- 烧录/编程治具： 专用于固件烧录。
- 其他： 如老化测试架、校准治具等。
- 预计量产规模/测试频率： (影响治具耐用性设计)
二、 核心测试需求
- 测试目标： 明确治具需要完成哪些具体的测试项目。
- ICT部分 (如适用)：
- 电源/地网络短路测试。
- 元器件焊接开路/短路测试 (电阻、电容、电感、二极管、三极管、IC引脚等)。
- 关键元器件值测试 (电阻值、电容值 - 注意精度要求)。
- 二极管/三极管极性测试。
- FCT部分 (如适用)：
- 电源上电时序、电压电流测试 (输入电压范围、待机电流、工作电流、过流保护等)。
- 关键信号测试 (时钟频率、复位信号、使能信号、通讯总线 - 如 UART, I2C, SPI 信号波形/数据)。
- 按键/开关功能测试。
- 指示灯状态测试 (LED 亮灭/颜色)。
- 通讯接口测试 (USB, Ethernet, WiFi, Bluetooth - 连接性、基本数据收发)。
- 传感器输入/输出测试 (模拟量/数字量)。
- 执行器驱动测试 (电机、继电器等)。
- 音频输入/输出测试 (如有，需说明测试项如通路、失真度)。
- 显示输出测试 (如有，需说明测试项如图像、背光)。
- 烧录/校准功能 (如需在治具上完成)。
- 通过/失败判定标准： 明确每个测试项的 Pass/Fail 条件 (电压范围、电流范围、频率容限、时间要求、数据匹配等)。
- ICT部分 (如适用)：
- 测试覆盖率要求： 期望达到的电路或功能点测试覆盖率百分比。
- 测试时间要求： 单板测试允许的最大时间 (影响测试策略和复杂度)。
三、 治具结构与接口要求
- 结构类型：
- 气动下压式 (最常用)
- 手动翻盖式
- 真空吸附式 (针对轻薄板或无定位孔板)
- 滑轨式/抽屉式
- 选择依据：PCB尺寸、重量、测试复杂度、操作便利性、成本。
- 针床/探针要求：
- 探针类型： 标准弹簧探针 (Pogo Pin) - 指定品牌和型号 (如 INGUN, QA, 中探) 或接受供应商推荐。特殊区域可能需要加长针、斜针、开尔文四线针等。
- 探针压力： 标准压力 (如 100gf, 250gf) 或特殊要求。
- 针板材料： 通常玻纤环氧板 (FR4)。
- 针板层数： 单双层或更多 (根据密度和走线需求)。
- 压接/固定机构：
- 压板材料： 通常合成石、电木、铝合金 (轻量化)。
- 压合方式： 气缸驱动 (指定气缸行程、压力)、手动锁紧。
- 导向柱： 精度要求 (同轴度)。
- 缓冲装置： 保护PCB和元件。
- PCB定位：
- 定位销 (材质、直径、与PCB定位孔配合公差)。
- 边缘挡块。
- 真空吸附孔位 (如采用真空吸附)。
- 定位精度要求： (例如：±0.1mm)。
- 外部接口：
- 测试设备接口： 连接器类型、型号、位置 (如 D-Sub, HD D-Sub, DVI, 航空插头， 或直接引出的线束到接线端子排)。
- 电源输入接口： 类型、规格 (如 端子台， 航空插头)。
- 气源接口： 快插接头型号 (如 直径 4mm)。
- 通讯接口： (如 USB, Ethernet 用于连接PC或烧录器)。
- 信号灯/按钮： 需要几个指示灯 (红/绿/黄)， 急停按钮， 开始按钮， 复位按钮等。
- 其他接口： 如条码扫描枪接口、Fixture ID接口等。
- 线缆要求：
- 内部线缆：长度、线规、屏蔽要求、颜色规范。
- 外部线缆：长度、接口、防护要求 (如拖链线)。
四、 安全与可靠性要求
- ESD防护： 治具主体、压板、操作台面等是否需要接地？探针是否需要ESD安全设计？
- 高压隔离： 如果测试涉及高压，需明确隔离和防护要求。
- 短路保护： 测试系统或治具本身是否需要集成针对DUT的短路保护电路？
- 误操作保护： 如防压手设计、安全光幕 (可选)。
- 环境要求： 工作温度、湿度范围。
- 寿命要求： 期望的治具使用寿命 (如测试次数：>100K次)。
- 维护性： 针板是否易于拆卸维护？探针是否易于更换？
五、 文档与交付要求
- 交付物清单：
- 完整的测试治具 (包含针床、压板、底座、线缆等)。
- 测试程序 (针对指定测试设备的程序文件)。
- 详细接线图/原理图： 清晰标注所有探针点号、连接器引脚与测试系统通道/仪器的对应关系。(极其重要)
- 治具结构图/装配图。
- 操作说明书 (包含安装、操作、日常维护、故障排除指南)。
- 备件清单 (探针型号、数量， 易损件)。
- 针点图： 显示PCB上测试点位置和对应的治具探针编号。
- 验收标准：
- 治具结构、外观符合要求。
- 定位精度达标。
- 所有探针接触良好，阻抗符合要求 (通常 <1Ω)。
- 测试程序能完整、准确地执行所有定义的测试项， Pass/Fail 判断正确。
- 文档齐全、清晰、准确。
- 交付时间： 期望的治具交付日期。
- 软件/固件要求： 如果治具需要嵌入式控制器或特定烧录软件，需说明。
六、 其他要求
- 品牌/供应商偏好： 是否有指定的探针、连接器、气缸等供应商品牌要求？
- 成本预算： (可选，但有助于供应商提供合适方案)。
- 治具外观/标识： 是否需要特定颜色？是否需要印刷项目名称、版本号、安全警示标签等？
- 版本管理： 治具本身和文档需要有明确的版本号，与PCB版本对应。
提交建议
- 使用表格： 将上述需求整理成结构化的表格，特别是PCB信息、测试点信息、测试项目等，会更清晰。
- 提供完整资料： 务必提供最新、最准确、最完整的Gerber文件、钻孔文件、坐标文件、原理图、PCB装配图、接口定义文档。
- 明确沟通： 与治具供应商充分沟通，解释产品功能、测试重点和特殊要求。最好能提供需求文档后安排一次需求澄清会议。
- 考虑DFT： 如果PCB还在设计阶段，尽早考虑可测试性设计，与治具工程师沟通，优化测试点布局和数量。
核心文件清单 (再次强调)：
- Gerber Files (RS-274X)
- Drill Files (Excellon Format)
- Test Point Coordinate File (含网络名/点名称)
- PCB Assembly Drawing (标有元件位号、极性、高度)
- Schematic Diagram
- 接口连接器定义文档
提供越详细准确的信息，制作出来的测试工装就越能满足您的测试需求，效率更高，问题更少。祝您项目顺利！
电路板测试工装制作原理是什么
测试工装的制作原理也变得越来越重要。 二、电路板测试工装的设计原理 设计目标 电路板测试工装的设计目标主要包括以下几点： （1）确保测试的准确性：工装应能够准确地测试电路板的各种性能参数，以确保电路板的质量和可靠性
2024-05-28 16:08:52

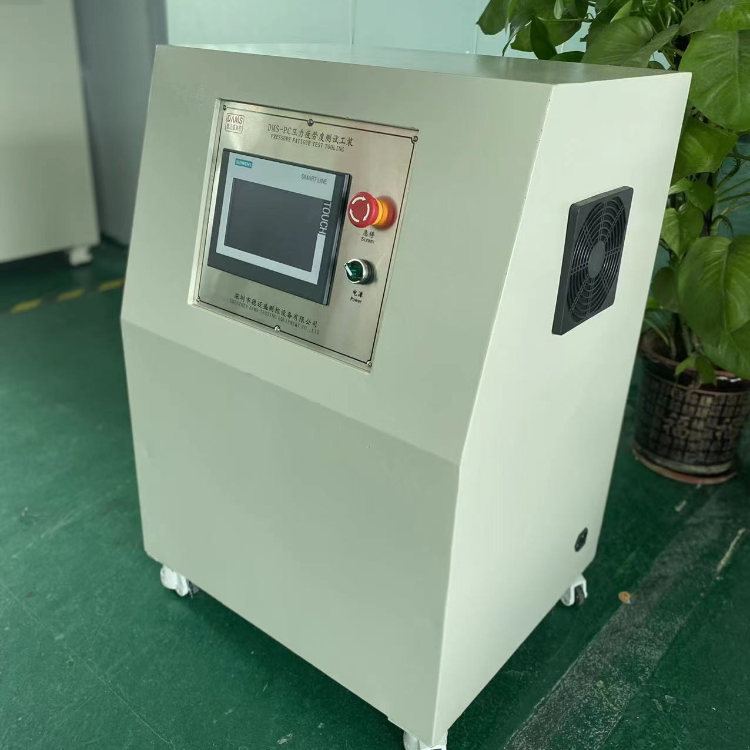

压力疲劳度测试工装GB9706.1
2023-06-13 09:25:17
LFM多分路压力传感器测试工装
概述：LFM多分路压力传感器测试工装，完全按客户需求定制，可多路、单路等多样式设计。设计上：1、 采用独特设计方式密封，保证无泄漏，密封性更好。2、 实现手动旋转达到密封，不借用扳手等工具。3
bj莱森泰克
2022-11-12 16:42:47
LFM多分路压力传感器测试工装功能说明
概述： LFM多分路压力传感器测试工装，完全按客户需求定制，可多路、单路等多样式设计。 设计上： 1、 采用独特设计方式密封，保证无泄漏，密封性更好。 2、 实现手动旋转达到密封，不借用扳手等工具
2022-12-06 16:59:33
LFM多分路压力传感器测试工装概述
概述： LFM多分路压力传感器测试工装，完全按客户需求定制，可多路、单路等多样式设计。 设计上： 1、 采用独特设计方式密封，保证无泄漏，密封性更好。 2、 实现手动旋转达到密封，不借用扳手等工具
2022-09-06 16:38:20
嵌入式软件测试工作职责是什么
**嵌入式软件测试工程师#有合适的可以留言#**科华恒盛职位介绍：嵌入式软件测试工作职责：1、负责公司核心产品的软件测试工作及系统测试2、参与需求分析、需求评审，理解需求，提取测试需求；3、根据产品
颜刚YanG
2021-10-28 06:16:14
PCB在线测试技术的制作与可靠测试要求
在线测试（In-Circiut Test）是指采用隔离技术，在被测试PCB上的测试点施加测试探针来测试器件、电路网络特性的一种电性能测试方法。由于它是通过测试针床进行检测的，PCBA的设计需要考虑测试针床的制作与可靠测试要求。
2020-03-02 11:18:17
基于模型的动态测试工具TPT
2022-07-25 15:35:26
PCB测试站
2023-08-23 17:17:56
PCB设计的功能测试
在PCB设计中,工程师往往更关注功能测试来验证设计满足最初的规范。但测试工程师在PCB制造商和董事会组装房屋也需要电接触PCB网来验证连接,达到100%的测试覆盖率。
2019-10-24 07:06:00
如何实现静态测试工程的敏捷部署
针对软件静态测试，ISO26262标准的Part 6部分给出了具体要求说明，随着各大整车厂、供应商静态测试实施的逐渐深入，测试工程的敏捷部署及测试结果共享已经成为关键需求。
2022-03-03 13:07:25
基于模型的测试工具TPT-需求管理
TPT帮助您在测试中跟踪需求。IEC 61508、DO-178C、EN 50128或ISO 26262等行业标准都要求进行需求跟踪。 为了确保每个需求至少存在一个测试用例，您可以将TPT中的需求
2022-11-24 08:37:47

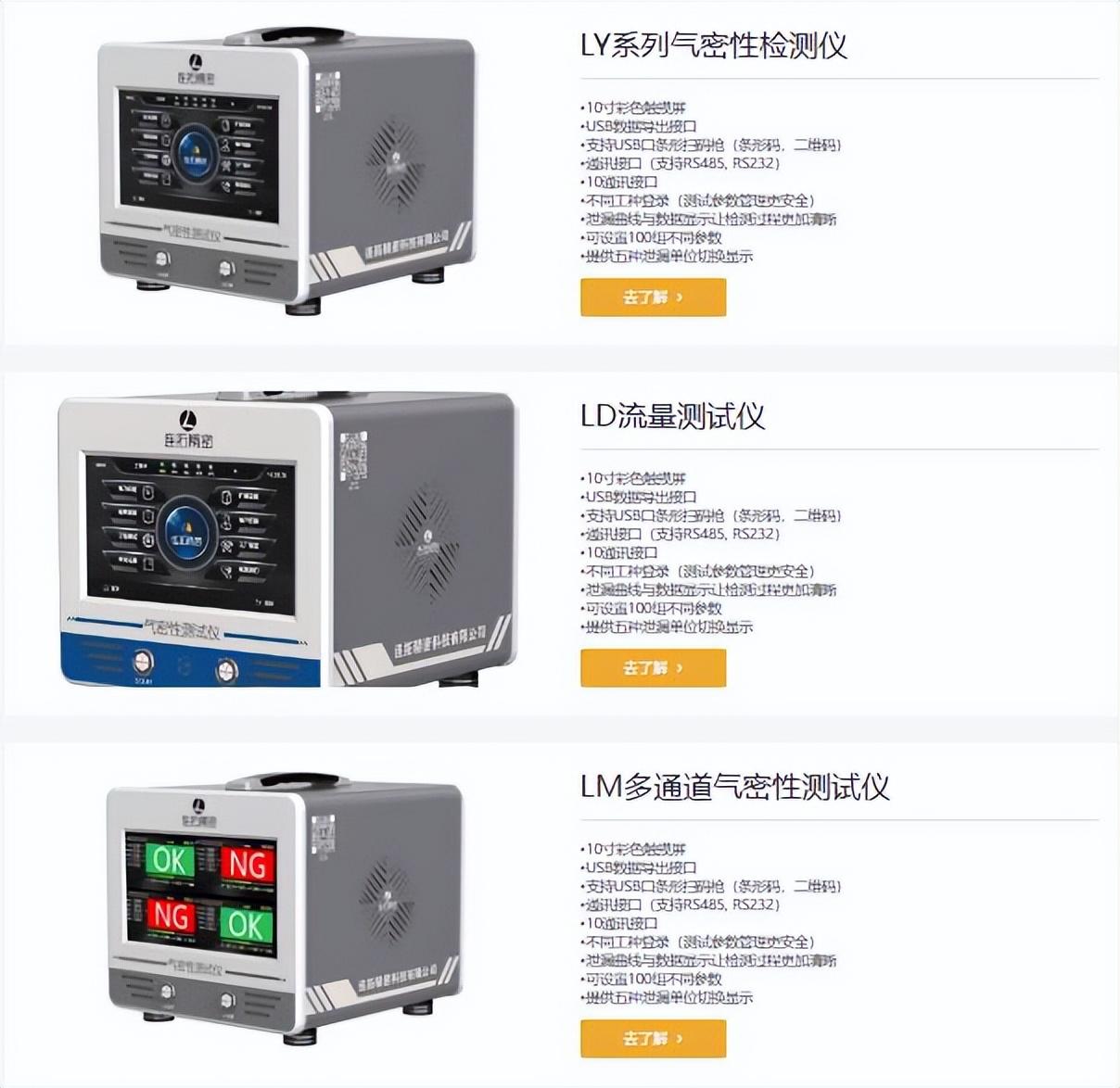

厦门连拓精密一站式为客户提供气密测试机、辅助气密测试工装服务
随着现在生产技术的进步，产品有了更高的要求，某些产品要达到规定的IP防水等级，这成了生产商的难题，检测产品与检测需求多样化，传统气密性测试方法无法满足，高效率、高精度的检测。这时，连拓精密气密性测试机应运而生，三款气密性测试机型，并配合以检测工装治具、快速密封连接器，覆盖生产商97%的检测需求。
2023-04-25 09:55:42
基于模型的动态测试工具TPT
基于模型的动态测试工具TPT TPT特性 PikeTec公司是全球知名的基于模型的嵌入式系统测试工具TPT的软件供应商，总部位于德国柏林，其创始人均在戴姆勒公司拥有十多年的软件测试经验。TPT作为
2023-02-20 14:28:24
Web端TCP/UDP测试工具！小白必学~
Web端TCP/UDP测试工具，方便大家进行各种基于TCP和TDP的模拟测试。该测试工具不仅支持TCP和UDP测试，还支持SSL，使用极为便捷。 按照如下测试示例步骤，即可把TCP/UDP web
2025-01-08 18:17:49
什么是车载测试?车载测试的企业需求现状?
汽车测试工程师通俗一点的说法就是利用更少的资源去发现汽车 软件更多的bug那么对于汽车软件测试工程师来说，测试I程师的能力又是什么呢？汽车测试工程师的核心能力就是收集和分析信息，通过提问和质疑将信息反馈给利益相关方，从而引发改进。
2022-11-22 15:52:48
急！！需求QFN IC测试软件与工具
`需求IC与FPC贴片后的成品 测试软件与工具,要求如下：因为IC是旧IC，所以IC在贴片后需要对FPC成品进行测试1.测试位置：FPC下面的一排金手指与IC四周的PIN角是否有开短路,如图片2.要求测试工具1带3，直接显示PASS`
skyzeng_ccm
2020-03-23 09:44:03
测试工程师的进阶
眼前一亮的“新潮”产品。很多人可能没有意识到，每一款产品背后的生产流程是多么的关键，因为产品的可用性和功能性必须能够达到预期目标。而且在每一步生产过程中，测试工程师都付出了艰辛和心血。 现在，整个行业都缺乏
jjdwe
2019-07-02 08:21:41
软件测试工程师的素质
开发一个好的软件，40%以上的时间用在测试上，所以软件测试工程师非常重要，用我们的话来说很吃香。现在从事程序员的人有很多，做测试工程师的人少点，工作压力不太大
2019-07-04 17:32:36
Linux下的stress-ng压力测试工具介绍
今天浩道跟大家分享Linux下一款强大的压力测试工具------stress-ng，这款测试工具对于运维工程师或者测试工程师，还是比较受欢迎的。本文带你安装部署，并且列举出它常用的测试命令，真正做到拿来即用，看完就没有你不会用的！
2023-11-03 09:31:48

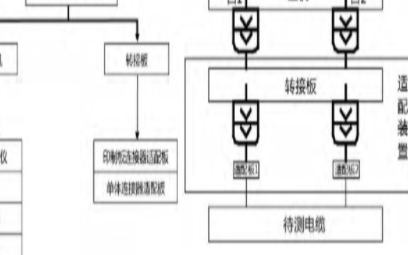

基于线束测试仪的通用适配转接工装
