蓝牙通信模块的PCB设计是实现稳定可靠蓝牙功能的关键环节。以下是核心设计要点和注意事项：

核心设计原则

射频优先布局
- 天线区域优先规划：在天线周围预留至少15mm的净空区（No Copper Zone），禁止敷铜、走线或放置元器件。
- 50Ω阻抗匹配：射频走线（天线到模块RF引脚）严格按共面波导(CPW) 或微带线计算阻抗（通常线宽0.3mm，间距参考叠层），并用矢量网络分析仪(VNA)验证。
- 最短路径：射频走线长度尽量缩短（理想值<25mm），避免直角转弯（用45°或圆弧拐角）。
模块布局要点

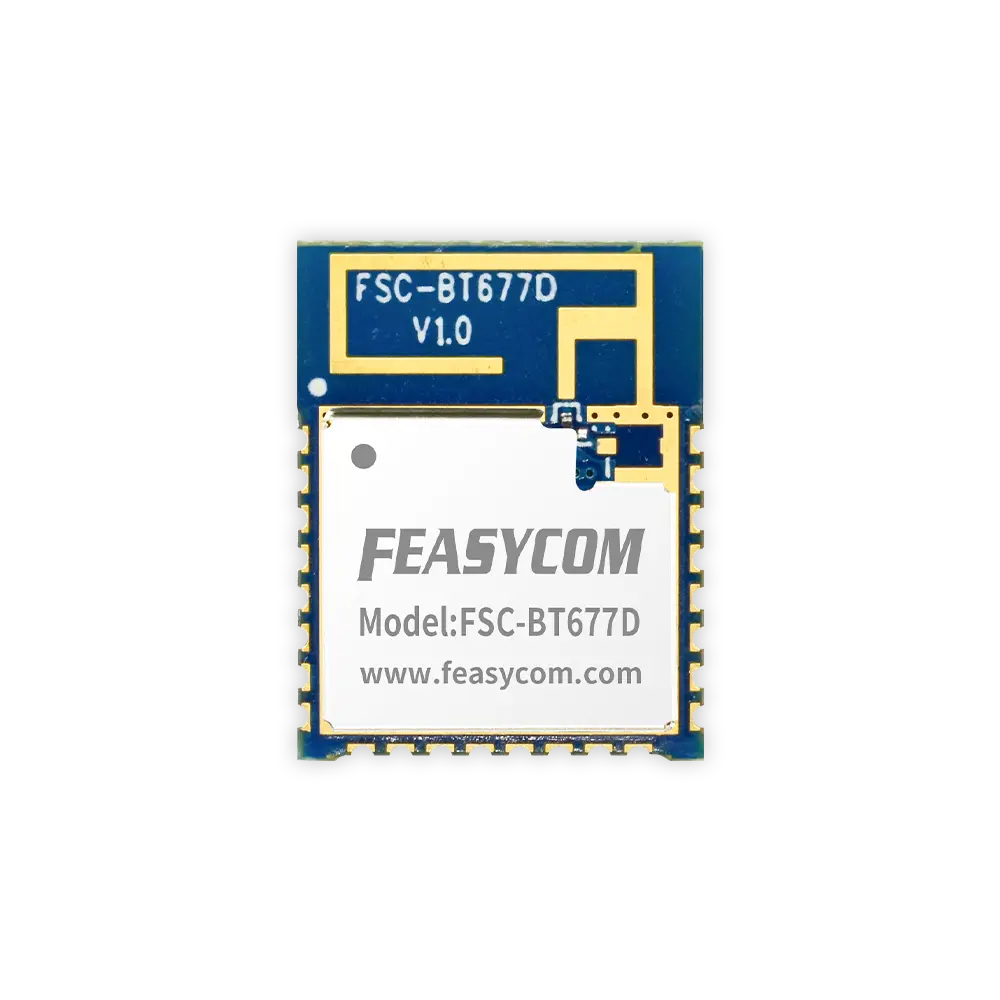

- 靠近板边放置：优先将蓝牙模块放置在PCB边缘，缩短天线延伸距离。
- 远离干扰源：远离DC-DC电源、电机、高速数字线路（USB/HDMI）、晶振等噪声源（>30mm）。
- 接地完整性：模块正下方所有层铺设完整地平面，避免分割。
关键外围电路
- 晶振电路：
  - 紧贴模块XTAL引脚布局，走线长度<10mm。
  - 负载电容接地路径短而直接。
  - 晶振下方铺地屏蔽，周边包裹接地过孔。
- 电源滤波：
  - 模块电源入口处放置10μF钽电容+0.1μF陶瓷电容组合。
  - 每个VDD引脚就近添加0.1μF退耦电容（距离<2mm）。
- EEPROM电路（若需）：I²C走线加22Ω串联电阻抑制振铃。

叠层与接地设计

4层板推荐结构：

Top Layer（信号+射频）
GND Layer（完整地平面）
POWER Layer（电源分割）
Bottom Layer（低速信号）

地平面处理：
- 射频区域下方地平面保持连续无分割。
- 模块接地焊盘使用密集过孔（间距1.5mm）连接至地平面。
- 避免数字地与射频地之间形成“沟槽”。

天线选择与布线

天线类型	适用场景	PCB设计要点
PCB天线	低成本、空间受限设计	严格遵循天线厂图纸尺寸，净空区充足，末端勿放置金属件（如USB外壳）
陶瓷贴片天线	小型化设备（如穿戴设备）	天线底部禁止敷铜，周边净空参考规格书（通常>5mm），接地焊盘完整
IPEX外接天线	高信号质量要求（如工业环境）	RF引脚→IPEX连接器直连50Ω微带线，连接器金属外壳接地良好，天线远离金属遮挡

电磁兼容性(EMC)关键措施

电源隔离：
- 使用π型滤波器（10Ω电阻+2×0.1μF电容）隔离数字电源与蓝牙模块电源。
- 大电流电源路径远离射频区域。
屏蔽：
- 必要时增加金属屏蔽罩（覆盖模块及外围电路）。
- 屏蔽罩接地点均匀分布（每边≥2个接地过孔）。
过孔优化：
- 高速信号线换层时伴随接地过孔（间距<λ/10）。
- 避免射频走线换层（必须换层时，两侧增加接地过孔）。

设计验证清单

[ ] 射频走线50Ω阻抗仿真完成
[ ] 天线区域满足净空要求（无铜、无器件）
[ ] 晶振电路靠近模块，电容接地短直
[ ] 模块每个电源引脚均有就近退耦电容
[ ] 地平面完整无割裂，模块下方密集接地过孔
[ ] 所有金属外壳（USB/HDMI）远离天线>15mm
[ ] 生产前进行HFSS/CST射频仿真（可选）

常见错误规避

错误：蓝牙模块放在PCB中心，天线被元器件包围
修正：强制将模块移动至板边，天线向外延伸。
错误：射频走线绕过板卡边缘形成长路径
修正：重新布局，确保射频走线为最短直线距离。
错误：晶振下方未铺地或存在电源走线
修正：晶振区域下方所有层保持完整地平面。

生产与测试建议

射频测试点：预留IPEX连接器或测试焊盘，用于传导测试。
版本兼容：不同批次模块做天线匹配电路（π型网络），预留元件位置调节阻抗。
焊接参数：严格遵循模块规格书（尤其QFN封装回流焊曲线）。

关键提示：蓝牙认证（如BQB/FCC）对射频性能有硬性要求。首次设计务必使用模块厂商提供的参考设计，并预留阻抗匹配调试点。量产前必须进行OTA（Over-the-Air）射频测试验证实际通信距离。

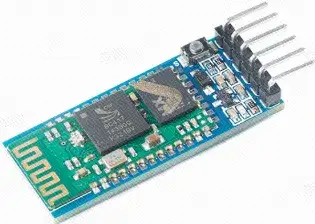

HC-05蓝牙模块
