在PCB设计中，"倒角"通常涉及两个方面：板外形（机械）倒角和走线拐角（电气）倒角。两者的设计方法和目的不同，需分别处理：
一、 板外形机械倒角 (用于PCB板边)
目的： 防止锐边划伤，便于装配，满足安全规范，提升美观度。 设计方法：
-
Keep-Out Layer设计：
- 在PCB设计软件（如Altium Designer、KiCad、Cadence Allegro等）的 Keep-Out Layer 或 Mechanical Layer 上绘制板框。
- 在需要倒角的板角处，使用绘图工具绘制倒角形状：
- 斜角（Chamfer / C角）： 画一条45°（或其他角度）的直线，截去直角顶点。需标注倒角尺寸（如 C0.5mm 表示两边各切掉0.5mm）。
- 圆角（Fillet / R角）： 画一段圆弧连接相邻两边。需标注圆角半径（如 R1.0mm）。
-
添加倒角标注：
- 在对应的机械层或制版说明文档（ReadMe、制板说明PDF）中 清晰标注倒角类型和尺寸。
- 示例标注：
所有板角倒圆角 R1.0mm板角A、B倒斜角 C0.5mm插入边（长边）倒斜角 C1.0mm x 45°
-
使用软件倒角工具：
- 大部分高级PCB软件提供专门的倒角工具：
- Altium Designer: 选中板框线 -> 右键 ->
放置->倒角/圆角-> 输入尺寸/半径。 - KiCad: 在板框编辑模式下 -> 工具栏选择倒角/圆角工具 -> 点击需倒角的两条边交点 -> 输入值。
- Allegro: 使用
Manufacture -> Drafting -> Fillet/Chamfer命令。
- Altium Designer: 选中板框线 -> 右键 ->
- 大部分高级PCB软件提供专门的倒角工具：
-
CAM输出要求：
- 确保包含倒角信息的机械层（通常是
Mechanical Layer 1或Outline/Board Outline层）已包含在Gerber文件输出列表中。 - 在发给PCB厂的制板说明中 再次强调倒角要求，避免沟通误解。
- 确保包含倒角信息的机械层（通常是
关键点：沟通！务必在图纸和制板说明中清晰标注倒角类型和尺寸。
二、 走线拐角电气倒角 (针对信号线)
目的： 优化高速信号完整性（SI），减少阻抗突变和信号反射，防止直角走线引起的电磁干扰（EMI）问题。 设计方法：
-
避免直角走线：
- 基本原则： 禁止使用90°直角拐弯。优先使用 45°角拐弯 或 圆弧拐弯。
- 45°角： 最常用、最简单有效的方式，能显著改善信号质量。
-
使用圆弧倒角（Fillet）：
- 对于要求更高的高速信号（如RF、GHz级数字信号、差分对），优先使用 圆弧倒角。
- 圆弧半径：
- 理想情况下，圆弧半径 越大越好（阻抗变化更平缓）。
- 常用经验值：圆弧半径 ≥ 3倍线宽。
- 例如：线宽
W = 0.2mm，则圆弧半径R ≥ 0.6mm。 - 对于非常关键的信号（如SerDes通道），可能需要仿真确定最佳半径。
-
软件操作实现走线倒角：
- 布线时自动倒角：
- 在PCB布线规则中设置
Routing Corners选项。 - 选择
45 Degree或Rounded。 - 设置
Setback（45°斜角距离）或Radius（圆弧半径）。 - 布线时，软件会自动将直角拐弯转换为设定的倒角方式。
- 在PCB布线规则中设置
- 手动添加/修改倒角：
- 选中走线拐角处的线段或顶点。
- 使用软件提供的倒角工具（如
倒角、圆角命令，通常在右键菜单或编辑菜单中）。例如：- Altium: 选中走线 -> 右键 ->
添加倒角/添加圆角。 - KiCad: 选中拐角顶点 -> 按快捷键
F(圆角) 或Ctrl+Shift+F(自定义)。 - Allegro: 使用
Route -> Unsupported Prototype -> Fillet或Slide命令配合选项。
- Altium: 选中走线 -> 右键 ->
- 布线时自动倒角：
-
差分对倒角：
- 差分对的两条线应在 相同位置、使用相同方式 进行倒角，以保持对称性。
- 圆弧倒角是差分对的首选，需确保两条线的圆弧 半径一致且圆心位置对称。
关键点：根据信号速率和设计要求选择合适的倒角类型（45°优先，高速用圆弧），并遵循半径≥3倍线宽的经验法则。
总结与最佳实践
-
板边倒角：
- 在 机械层/Keep-Out层 绘制带倒角的板框。
- 清晰标注 类型（C角/R角）和尺寸（C值/R值）。
- 制板说明中强调，避免工厂遗漏或误解。
-
走线倒角：
- 杜绝90°直角走线！
- 常规信号： 统一使用 45°拐角。
- 高速/敏感信号： 优先使用 圆弧倒角，半径 ≥ 3倍线宽（越大越好）。
- 差分对： 必须对称倒角（优先圆弧）。
- 利用软件规则 实现布线时自动倒角。
- 设计规则检查： 设置规则禁止直角走线（如允许的最小拐角角度设置为85°或启用相关检查项）。
始终记住：清晰的文档（图纸+制板说明）是确保设计意图被准确理解和制造的关键！ 无论是机械倒角还是电气倒角，与PCB制造厂和板厂工程师的充分沟通都能极大减少错误。
PCB倒角对信号质量的影响
在PCB设计和制造过程中，走线批量倒角是一个重要的步骤，它有助于提高PCB的电气性能和机械强度，同时也便于生产和装配过程中的操作。我们需要注意PCB走线批量倒角的一些关键点：倒角的目的：避免90°走
2024-12-30 18:28:00
请问四方形的PCB板子究竟是倒角好还是不倒角好？
从我使用过程中，这个PCB板子倒个角，我在使用中不会轻易被刺到或割到，但是我在实际应用中遇到的板子好多都是四方的，但是都没有倒角，所以在这里想问一下大家：四方形的PCB板子究竟是倒角好还是不倒角好？
djw200988
2019-09-02 01:33:44
螺纹孔倒角如何避免产生凸起的毛刺
对内螺纹孔进行倒角或沉头孔的目的通常是为了避免产生凸起的毛刺，毛刺会妨碍适配件与平整的工件表面之间固定。另外，当装配件压在毛刺上时，毛刺将被压下，从而导致内螺纹变形并增加螺纹错扣的可能性。 在零件图
2020-09-27 10:31:01
CAD快捷键命令：倒角的使用技巧
在使用浩辰CAD制图软件中绘制图纸的过程中，经常需要用到倒角和圆角，接下来给大家详细介绍一下倒角CAD快捷键命令的详细使用技巧吧！下面就已绘制简单卡槽为例，具体介绍一下详细操作步骤：关于CAD倒角
dilino
2020-02-24 11:25:08
机械CAD制图软件入门教程：绘制倒角/圆
在使用浩辰机械CAD制图软件绘制图纸的过程中，如何才能快速的对一些倒角/倒圆进行处理呢？下面就和小编一起来看看浩辰机械CAD制图软件中快速绘制倒角/倒圆的操作教程吧！CAD制图软件中倒角/倒圆的绘制
dilino
2020-10-13 14:51:41
影响硅片倒角加工效率的工艺研究
、InP、GaAs、SiC等均有脆性。通过对晶圆边缘进行倒角处理可将切割成的晶圆锐利边修整成圆弧形,防止晶圆边缘破裂及晶格缺陷产生,，增加晶圆边缘表面的机械强度，减少颗粒污染。同时也可以避免和减少后面的工序
advbj
2019-09-17 16:41:44
速科德Kasite风力发电渗碳钢齿轮机器人打磨倒角去毛刺方案
人工打磨倒角不仅效率低且加工精度不均匀，倒角机设备虽然能满足加工效率，但性价比不高，为此机器人高效率、高精度的机器人自动化打磨倒角去毛刺方案已成为中高端企业的选择，【速科德kasite】根据用户现场
2022-05-26 15:45:37
机器人携手SycoTec高速电主轴汽车齿轮倒角去毛刺加工工艺
工业机器人携手德国SycoTec高速电主轴，采用工业自动化对汽车齿轮进行倒角去毛刺，提高生产效率和产品质量，满足各种类型的齿轮倒角去毛刺需求的同时，可以根据实际需求，经过简单的编程和调整，适应不同的工作场景，具有很强的灵活性。
2021-12-07 09:07:45
尼得科机床在产品阵容中新增新研发的齿轮切削倒角机“CF26A” 将和配套专用工具“EdgeCut”同时发售
◆实现了可支持EV用齿轮精加工工艺的、高精度倒角形状 ◆采用新开发的工具设计模拟提供符合需求的倒角形状
2022-09-29 15:25:05
PCB布线案例分享
布线是PCB设计的重要组成部分，也是整个PCB设计中工作量最大和最耗时间的部分，工程师在进行PCB布线工作时，需要遵循一些基本的规则，如倒角规则、3W规则等。
2022-11-04 08:58:22
尼得科机床在产品阵容中新增新研发的齿轮切削倒角机“CF26A” 将和配套专用工具“EdgeCut”同时发售
◆实现了可支持EV用齿轮精加工工艺的、高精度倒角形状 ◆采用新开发的工具设计模拟提供符合需求的倒角形状 为了实现齿轮的高精度精加工，尼得科机床株式会社将从9月29日起发售用于切削去除齿轮倒角部
2022-10-08 10:29:03
芯片制造中的硅片倒角加工工艺介绍
硅片倒角加工是半导体硅片制造中保障边缘质量与可靠性的关键工序，其核心目标在于消除切割后边缘产生的棱角、毛刺、崩边、裂缝及表面污染，通过降低边缘粗糙度、增强机械强度、减少颗粒沾污，为后续研磨、抛光等工序提供优质基底。
2026-03-25 14:46:52
英威腾倒角贴窗机系统方案提高了机械的稳定性
倒角式贴窗机贴膜动作由抽纸、上胶、切膜、粘合等几个步骤组成。此类设备对各种开窗礼品盒，化妆品盒，纸巾盒，开窗瓦楞纸盒进行贴膜工艺加工。目前，行业中现有倒角贴窗设备，底纸为非连续匀速动作，生产速度只能达到四千片每小时。
2022-10-21 16:11:10
PCB布线需要遵循的一些基本规则
布线是PCB设计的重要组成部分，也是整个PCB设计中工作量最大和最耗时间的部分，工程师在进行PCB布线工作时，需要遵循一些基本的规则，如倒角规则、3W规则等。
2022-10-31 14:30:32
射频电路PCB布局注意事项
结构需要在PCB 板上体现出来。比如腔壳的外边厚度大小，中间隔腔的厚度大小，倒角半径大小和隔腔上的螺钉大小等等(换句话说，结构设计是根据完成后的 PCB 上所画的轮廓（结构部分）进行具体设计的)。
2023-01-29 13:37:18
磁芯中柱气隙倒角maxwell仿真分析
铁氧体电感设计中如果磁芯尺寸选的不够大（Ae小），为了降低磁芯损耗/减小ΔB，需要把电感匝数加多，这时候磁芯气隙就会变大。处理过大的气隙，常用方法是气隙分段，或者用粉芯磁路来填充。当气隙不是特别大时，还有种方法可以应对--气隙倒角。本文以三个例子说明气隙形状的影响。
2023-10-28 11:30:27
Kasite德国高速主轴 | 工业机器人自动化倒角去毛刺切削加工方案
Kasite速科德电机科技|德国Sycotec亚太服务中心——技术领先的工业机器人自动化【倒角、浮动去毛刺、钻孔、切削】加工成套解决方案提供商！我们的优势Sycotec在德国有着百年历史的高速
2022-04-21 16:11:02
轻松入门PCB布线
布线是 PCB 设计的重要组成部分，也是整个 PCB 设计中工作量最大和最耗时间的部分，工程师在进行 PCB 布线工作时，需要遵循一些基本的规则，如倒角规则、3W 规则等。 地线回路规则 环路最小
2020-10-30 13:46:56
pcb布线为什么不走直角
PCB布线基本规则有一个“倒角规则”，也就是PCB设计中要避免产生锐角和直角，并且可以说这也成为了衡量布线好坏的标准之一，那么pcb布线为什么不走直角呢？ 走直角对信号的影响主要有三点： 1.可以
2021-08-18 16:34:00
PCB布线需要遵循哪些规则
布线是 PCB 设计的重要组成部分，也是整个 PCB 设计中工作量最大和最耗时间的部分，工程师在进行 PCB 布线工作时，需要遵循一些基本的规则，如倒角规则、3W 规则等。 地线回路规则 环路最小
2023-02-02 14:46:36
射频电路PCB布局布线注意事项
结构需要在PCB板上体现出来。比如腔壳的外边厚度大小，中间隔腔的厚度大小，倒角半径大小和隔腔上的螺钉大小等等(换句话说，结构设计是根据完成后的PCB上所画的轮廓（结构部分）进行具体设计的)。一般情况
2023-06-28 10:11:16
几何形状和公差对电机磁钢宽度的影响
磁钢倒角大小和不倒角的影响： 如果不倒角，则永磁电机的磁场边沿的磁场变化率大，造成永磁电机的脉震，倒角越大，振动越小。 但是倒角一般对磁通有一定的损失，对于有些规格倒角到0.8时磁通损失0.5~1.5%。
2022-12-01 20:36:51

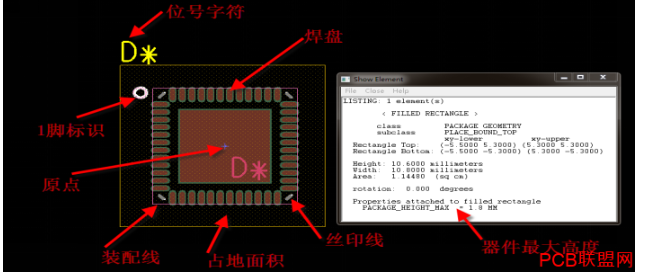

PCB封装组成元素有哪些
