高速背板PCB走线设计是确保信号完整性（SI）和电源完整性的关键环节，需要遵循严格的设计准则。以下是核心要点和注意事项：
一、核心设计原则
-
阻抗控制
- 严格匹配阻抗：差分线通常为90Ω/100Ω（USB/PCIe等），单端线50Ω（时钟等）。必须与连接器、电缆阻抗一致。
- 参考层连续：高速信号下方必须有完整参考平面（GND/Power），禁止跨分割区。换层时需在过孔旁添加回流地过孔（<100mil间距）。
-
差分对设计
- 等长匹配：差分对内长度偏差≤5mil（如PCIe Gen4），对内相位差需仿真验证。
- 对称布线：线宽/间距全程一致，避免非对称蛇形绕线。
-
串扰控制
- 3W/4W规则：相邻差分对间距≥3倍线宽（如40mil间距对应12mil线宽）。敏感信号（时钟）用4W间距。
- 垂直交叉：不同层信号线正交走线，最大化隔离度。
-
过孔优化
- 背钻（Backdrill）：移除多余过孔残桩（Stub），尤其>5GHz信号（残桩<10mil）。
- 微孔/盲埋孔：高频信号优先选用HDI工艺，缩短过孔长度。
二、叠层与材料选择
-
层叠结构
示例8层板（高速背板）： L1: 信号（微带线） <- 顶层 L2: 完整GND平面 L3: 带状线信号层 L4: Power平面 L5: Power/GND分割 L6: 带状线信号层 L7: 完整GND平面 L8: 信号（微带线） <- 底层- 关键信号优先布在 内层带状线层（L3/L6），减少辐射干扰。
-
低损耗板材
- 选用 Dk=3.5~4.0, Df<0.005 的高速板材（如Rogers 4350B, Isola FR408HR）。
三、连接器与接口优化
-
连接器布局
- 高速连接器（如Samtec ERM8）下方挖空参考层，避免容性负载突变。
- 信号引脚间插入接地针（1:1比例），提供最短回流路径。
-
跨板信号过渡
- 背板→子卡接口使用 接地屏蔽过孔阵列，降低谐振风险。
- 差分对在连接器两侧同步换层，对称放置地过孔。
四、时序与损耗控制
-
等长组管理
- 总线（如DDR4）组内偏差≤20mil，组间≤50mil。
- 蛇形线绕线：幅度≥3倍线宽，避免直角拐弯（用45°/圆弧）。
-
损耗补偿
-
25Gbps信号（如100G以太网）需预加重/均衡设计。
- 避免长距离走线（>20inch），必要时添加Redriver芯片。
-
五、接地与电源策略
-
分割平面处理
- 高速信号避免跨越电源分割区，如需跨分割，在两侧加0.1uF退耦电容桥接。
- 混合信号区域使用 缝合电容（10nF）连接AGND/DGND。
-
电源完整性（PI）
- 电源平面使用20H规则（边缘内缩≥20倍层间距）。
- 高频去耦：100MHz以上用0402封装的0.1uF+0.01uF电容组合。
六、验证与仿真
-
必做仿真项 仿真类型 工具示例 关注指标 阻抗/损耗 SI9000, ADS 插损<-3dB@Nyquist频率 串扰 HyperLynx 近端串扰<-30dB 眼图 Keysight ADS 眼高/眼宽裕量>20% TDR CST Studio 阻抗波动±10%以内 -
实物测试
- TDR（时域反射计）测量阻抗连续性。
- VNA（矢量网络分析仪）验证S参数（S11/S21）。
七、常见错误规避
- ✘ 直角走线 → 改为45°或圆弧转角（减少辐射）
- ✘ 参考层不连续 → 禁止在高速线下放置分割槽/开窗
- ✘ 过孔残桩过长 → 背钻深度误差≤±2mil
- ✘ 电源地噪声耦合 → 敏感电路（PLL）采用局部铺铜岛隔离
高级技巧
- 地孔屏蔽墙：在敏感信号两侧每隔λ/10间距（λ=信号波长）打接地过孔阵列。
- 共模扼流圈：在连接器入口端串联CM Choke抑制共模噪声。
- 玻纤效应补偿：高速信号走线方向与玻纤布呈7°夹角，避免周期性阻抗波动。
提示：对于56Gbps以上超高速设计（如PCIe 6.0），需采用 损耗补偿算法（FFE/CTLE） 并在布局阶段协同SI/PI工程师进行联合优化。
遵循上述准则，结合具体场景的仿真迭代，可显著提升背板在25G+/56G+高速场景下的可靠性。最终设计需通过 TDR实测阻抗图 和 25℃/85℃双温眼图测试 验证。
走线高速信号走线的九大规则

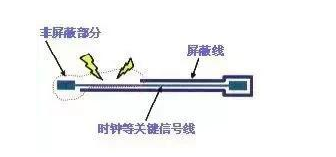

规则一：高速信号走线屏蔽规则 如上图所示： 在高速的PCB设计中，时钟等关键的高速信号线，走需要进行屏蔽处理，如果没有屏蔽或只屏蔽了部分，都是会造成EMI的泄漏。 建议屏蔽线，每1000mil，打孔
