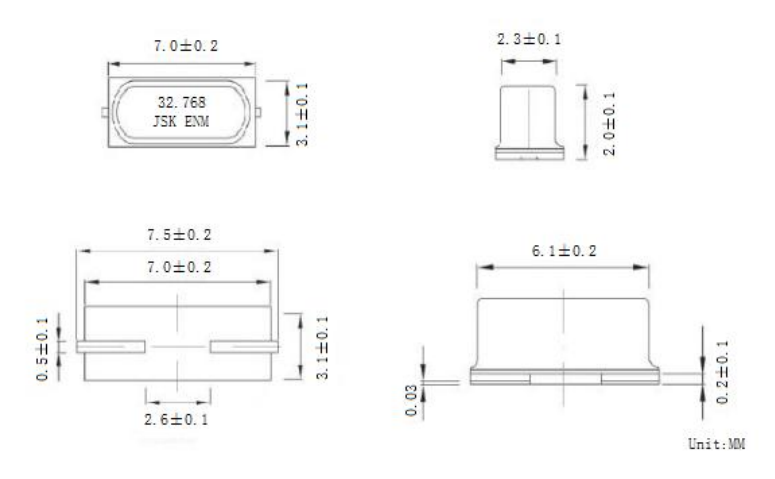

好的，贴片晶振（SMD Crystal）的PCB布线对系统时钟的稳定性和抗干扰性至关重要。遵循以下关键原则和步骤进行布线：
核心原则：
- 最短路径： 晶振到负载（通常是MCU/CPU/芯片的XTAL_IN引脚）的走线长度绝对最小化。
- 完整地平面： 晶振下方及周围区域必须提供连续、完整、低阻抗的地平面（GND Plane）。
- 紧凑布局： 晶振、负载、匹配电容（负载电容）应紧密布局在一起，形成一个局域“孤岛”。
- 远离干扰源： 远离高速数字信号线、开关电源、射频电路、连接器、板边等噪声源。
- 减少串扰： 避免晶振走线与其他信号线平行长距离走线，尤其是高速信号线。
详细布线指南：
-
布局优先：
- 靠近负载： 将贴片晶振放置在尽可能靠近其负载芯片（如MCU、CPU、时钟发生器等）的XTAL_IN/XTAL_OUT或OSC_IN/OSC_OUT引脚的位置。距离是首要考虑因素。
- 优先考虑晶振位置： 在PCB布局阶段，应优先确定晶振及其负载电容的位置，确保它们能紧靠负载芯片放置。
- 方向： 调整晶振方向，使其两个引脚（或四个引脚中用于振荡的两个引脚）能以最短、最直接的路径连接到负载芯片引脚和负载电容。
-
负载电容布局：
- 两个负载电容（C1, C2）应分别放置在晶振引脚到GND的路径上，极其靠近晶振引脚。
- 电容的接地引脚（GND Pad）应通过最短、最宽（如果可能）的走线或多个过孔直接连接到完整的地平面。电容接地回路要短！
- 避免将两个电容共用一个远端接地过孔，要为每个电容提供独立的、低阻抗的接地路径。
- 典型连接顺序： 负载芯片的XTAL_OUT引脚 -> 串联电阻Rs（如有） -> 晶振的一个引脚 -> 负载电容C1 -> GND。 负载芯片的XTAL_IN引脚 <- 晶振的另一个引脚 <- 负载电容C2 <- GND。
-
走线设计：
- 长度： 晶振引脚到负载芯片引脚的走线长度必须最短。理想情况控制在10mm以内，越短越好。
- 宽度： 走线宽度通常不需要特别加宽（如不是电源线），保持与信号线一致的常用宽度（如0.15mm-0.25mm）即可。避免过细。
- 对称性： 对于无源晶振连接负载芯片XTAL_IN和XTAL_OUT的两条走线，长度应尽量相等（等长），以减少相位差和潜在问题（虽然严格等长不如最短关键）。
- 避免锐角： 使用45度角或圆弧拐角，避免90度直角走线，以减少阻抗突变和潜在的反射/辐射。
- 避免过孔： 尽量避免在晶振引脚到负载芯片引脚的关键路径上使用过孔。过孔引入额外的寄生电感和电容，对高频信号不利。如果必须使用过孔，数量要最少（理想为0），且确保过孔连接良好（考虑背钻或填孔工艺要求）。
- 差分走线（若适用）： 对于某些要求极高或频率非常高的应用（或某些差分晶振/时钟发生器），可将XTAL_IN和XTAL_OUT作为差分对布线（紧耦合、等长、阻抗控制），但这在普通单片机应用中不常见。
-
地平面处理：
- 晶振下方： 晶振正下方的所有层（尤其是相邻层）必须是完整的地平面（GND Plane），不能有分割或走线穿过。这是提供低阻抗回路和为晶振提供屏蔽的关键。
- 元件周围： 在晶振、负载电容、连接到负载芯片的走线构成的这个“时钟岛”周围，用一圈接地过孔（Guard Ring/Via Fence）将该区域包围起来。过孔间隔建议在100-200mil (2.54mm-5.08mm) 左右，连接到完整地平面。这有助于屏蔽外部噪声和抑制内部噪声辐射。
- 晶振外壳接地： 某些晶振（尤其是有源晶振或温补晶振OCXO/TCXO）可能有金属外壳（GND Pin）。务必将这个接地引脚通过短走线和多个过孔连接到完整的地平面（通常是模拟地），以提供良好的屏蔽。不要悬空！
-
电源滤波（针对有源晶振）：
- 有源晶振（OSCillator）需要电源供电（VCC）。
- 靠近供电引脚： 在紧靠有源晶振的VCC引脚处，放置一个高质量的电源去耦电容（通常为0.1uF MLCC，有时需加一个1-10uF的钽电容或更大MLCC）。
- 低阻抗回路： 去耦电容的接地端同样要通过短而宽的走线/多个过孔连接到完整地平面。
- 电源走线： VCC走线应适当加宽（如0.3mm-0.5mm）。如果空间允许，优先在晶振附近通过过孔从电源平面获取电源，避免长距离表层电源走线引入噪声。
-
远离干扰和敏感区域：
- 将晶振及其整个“时钟岛”布局在远离以下区域的位置：
- 高速数字信号线（如DDR内存总线、高速串行接口）。
- 开关电源（DC-DC转换器）及其电感、二极管。
- 射频电路（RF模块、天线）。
- 大电流路径。
- 板边和连接器（容易耦合外部噪声）。
- 其他时钟源（避免相互干扰）。
- 模拟前端（AFE）或高精度ADC等敏感模拟电路。
- 将晶振及其整个“时钟岛”布局在远离以下区域的位置：
-
信号层考虑（多层板）：
- 优先在最表层（Top或Bottom Layer）布线晶振引脚到负载芯片和电容的走线。表层走线短且易于控制。
- 确保关键走线下方的相邻层是完整地平面（参考层）。
- 避免在其他信号层（尤其是晶振下方）走高速信号线。
总结关键点：
- 最短！ 晶振到负载芯片的连线最短。
- 紧凑！ 晶振、负载电容、负载芯片引脚抱团。
- 地完整！ 晶振下方必须是完整地平面。
- 地短！ 负载电容接地回路最短（直接过孔下地）。
- 地包围！ 时钟岛外围打地过孔做屏蔽。
- 壳接地！ 金属外壳必须接地。
- 电源净！ 有源晶振VCC引脚紧挨高质量去耦电容。
- 躲干扰！ 远离噪声源和敏感区。
遵循这些准则，可以最大程度地保证贴片晶振的稳定工作，提供干净的时钟信号，并减少系统EMI问题。对于极高频率（如数百MHz以上）或超低相噪要求的应用，还需要更严格的阻抗控制和仿真。
