TLV9061应用

TLV9061 是德州仪器 (TI) 推出的一款高性能、低功耗、轨到轨输入/输出 (RRIO) 的运算放大器 (Op-Amp)。它在各种电子电路中应用广泛，特别适合对功耗、空间和成本有要求的应用场景。以下是其常见应用及相关设计要点：

核心优势

轨到轨输入/输出 (RRIO)： 输入和输出电压范围非常接近甚至达到电源轨（V- 到 V+）。这在使用低电源电压（如单电源 3.3V 或 5V）时尤其关键，能最大化信号动态范围。
低功耗： 每个放大器静态电流典型值约 540µA (5V)，非常适合电池供电设备。
宽电源电压范围： 1.8V 至 5.5V，兼容多种供电系统（纽扣电池、1 节锂电、3.3V/5V 逻辑电平）。
低输入偏置电流： 典型值 0.2pA，适合高阻抗传感器接口。
高增益带宽积 (GBW)： 10MHz (5V)，能处理一定带宽的信号。
高转换率 (Slew Rate)： 6.5V/µs (5V)，动态响应能力较好。

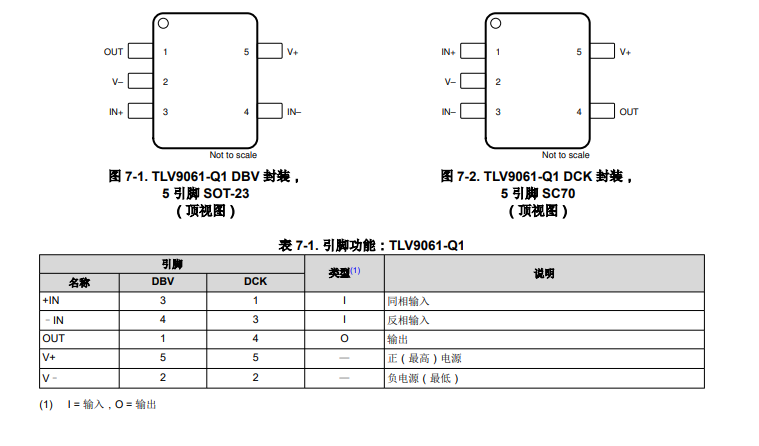

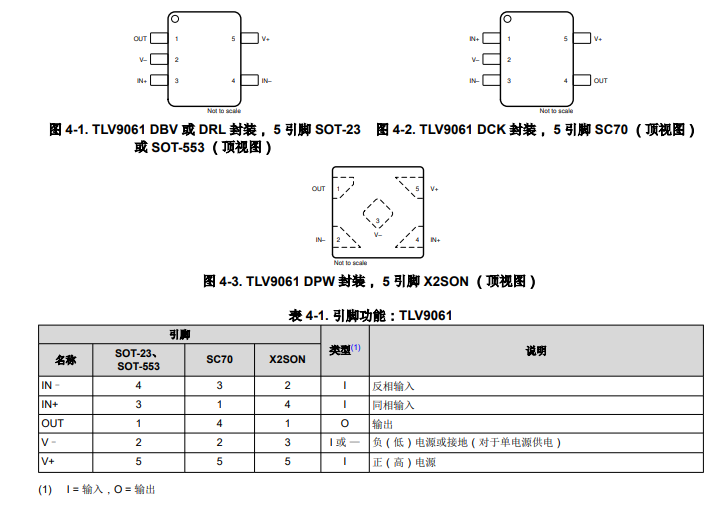

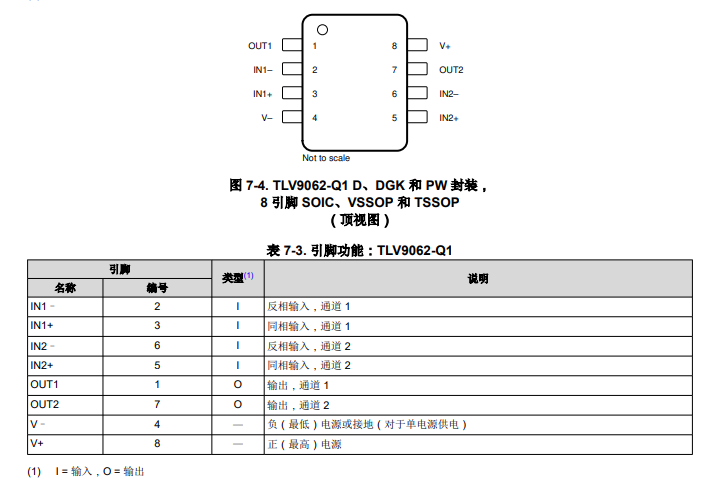

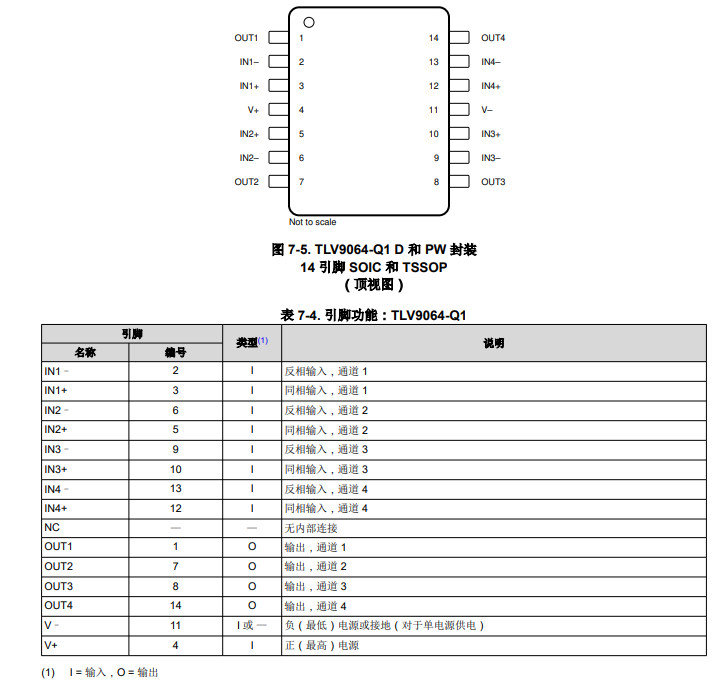

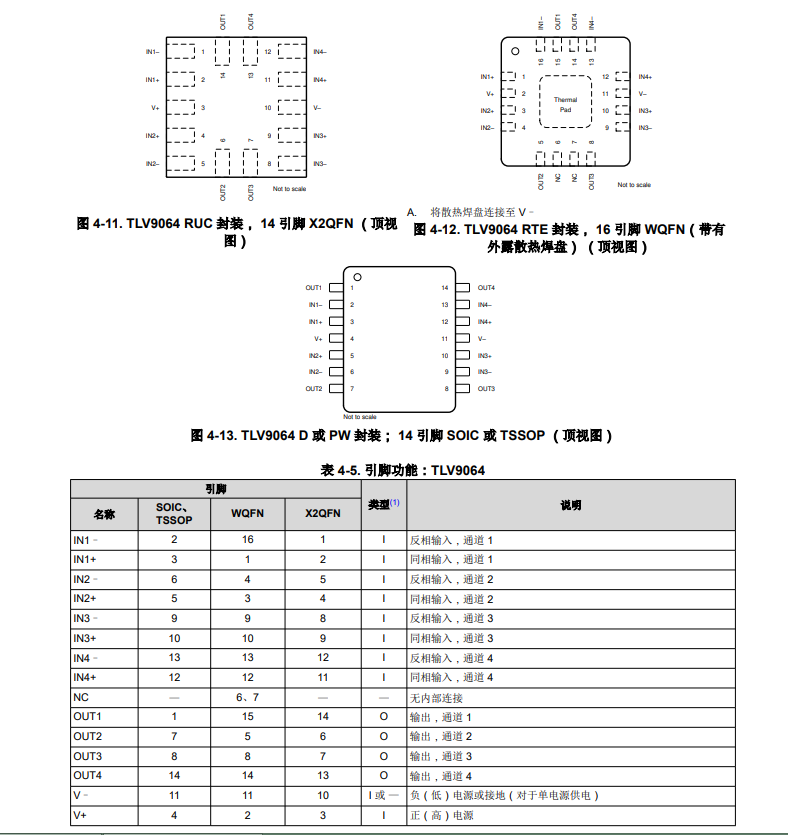

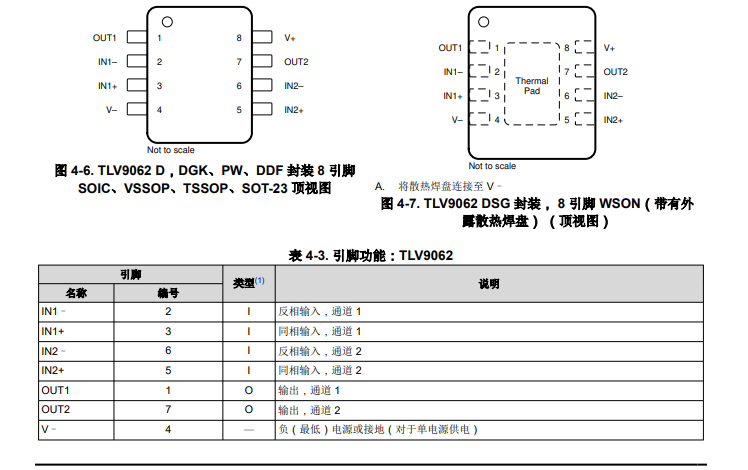

小型封装： 提供 SOT-23 (5/6)、SC70 (6) 等超小封装，节省 PCB 空间。
成本效益： 在满足性能要求的同时，具有较好的价格优势。

典型应用领域

传感器信号调理：
- 热电偶、RTD 温度传感器： 对微弱电压信号进行放大（常配合仪表放大器或差分输入电路）。TLV9061 的低偏置电流和高输入阻抗是关键。
- 压力传感器 (桥式)： 放大桥式传感器产生的差分小信号，RRIO 特性确保了在低电压下的满量程输出。
- 光电二极管/光电晶体管： 将光电流转换为电压（跨阻放大器 TIA）。低偏置电流减少了信号误差，RRO 保证了输出电压范围。
- 气体传感器： 处理传感器输出的毫伏级信号。
电池供电便携设备：
- 可穿戴设备 (心率监测、健康监测)： 放大生物电信号（如 ECG、PPG），低功耗至关重要。
- 便携式仪表/数据记录器： 用于多通道传感器接口和信号调理。
- 无线传感器节点： 采集传感器数据并传递给无线模块，低功耗延长电池寿命。
- 手持测试设备： 探头接口的信号缓冲和放大。
有源滤波电路：
- 低通/高通/带通滤波器： 利用其 GBW 特性，构建二阶 (Sallen-Key, Multiple Feedback) 等有源滤波器，用于抗混叠、噪声抑制、信号提取等。特别适合音频范围或低频信号处理。
ADC 驱动/缓冲：
- 单电源 SAR ADC/Σ-Δ ADC 前端： TLV9061 的 RRIO 特性使其成为驱动单电源 ADC 输入端的理想选择，确保输入信号能被 ADC 充分利用其输入范围。同时提供低阻抗驱动源。
电压跟随器/缓冲器：
- 利用其高输入阻抗和低输出阻抗特性，隔离前后级电路，防止相互影响，如为参考电压源提供低阻抗输出。
比较器应用 (需谨慎)：

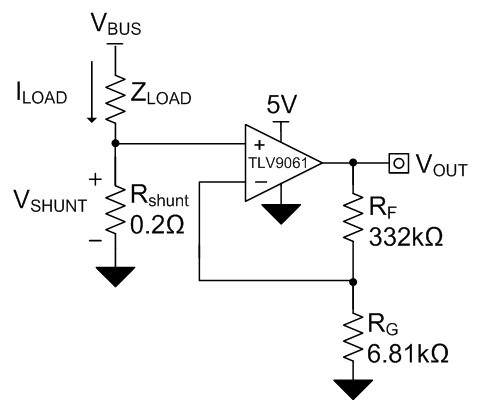

- 虽然它不是专用比较器，但在非精密、低速场合（如逻辑电平转换、过流检测的门限比较）可以替代。注意： 它没有开漏输出，饱和恢复时间相对慢，响应速度不如专用比较器，不适用于高速或精密时序要求场合。
通用小信号放大：
- 任何需要中低带宽 (DC ~ 几百kHz / 1-2MHz)、低功耗、轨到轨输入输出的放大需求。

设计注意事项

电源旁路： 必须在靠近芯片的电源引脚和地之间添加高质量的陶瓷旁路电容（如 0.1µF 或 1µF），以降低电源噪声和阻抗，确保稳定性。低 ESR 电容（X5R/X7R）是首选。为单电源应用时尤其要注意。

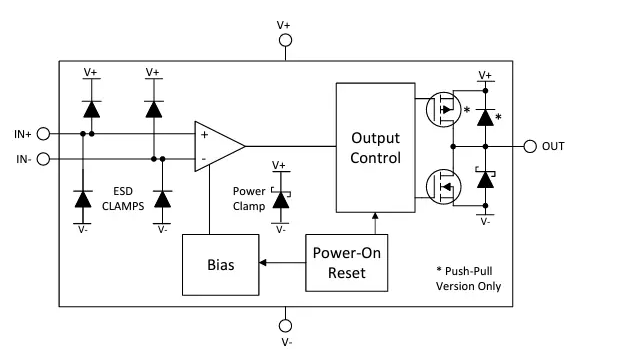

输入保护： 输入电压范围是 RRIO，但仍需确保瞬态电压不超过电源轨。否则内部 ESD 保护二极管可能导通至电源轨，导致过大电流甚至闩锁风险。在可能出现过压的输入端串联限流电阻是常用方法。
稳定性 (Stability)： 在单位增益跟随器 (Gain=1) 配置下，TLV9061 是单位增益稳定的，意味着它可以稳定地工作在闭环增益为 1 或更高的情况。在容性负载较大时（>100pF），输出端可能需要串联一个小的隔离电阻 (Riso, 如 10-100Ω) 并在负载电容前添加一个小的反馈电容 (Cf) 来提高相位裕度，避免振荡。
输出负载能力： 查看数据手册的输出短路电流限制。驱动低阻 (<1kΩ) 或大电容 (>100pF) 负载时，输出摆幅和带宽可能会下降，功耗会增加。确保负载在器件能力范围内。
输入源阻抗： 在跨阻放大器 (TIA) 或其它需要极高精度的应用中，源阻抗产生的电压失调要谨慎评估（虽然 TLV9061 的 Ib 很小）。
封装与散热： SOT-23/SC70 等封装热阻较高，连续输出大电流可能使结温显著升高，需结合环境温度和功耗计算温升，确保不超过最大结温。
压摆率限制： 处理高频或大幅度信号时，注意 6.5V/µs 的压摆率可能导致输出波形畸变，尤其是方波边沿变缓。
参考设计： TI 官网提供了大量的参考设计和小型评估模块 (EVM)，是应用设计的重要起点。

总结： TLV9061 是一款出色的 低成本、低功耗、通用型 RRIO 运算放大器。它在电池供电的便携设备、低电压系统的传感器接口、有源滤波器以及ADC 前端驱动等场景中表现出色，是工程师在需要平衡性能、功耗、成本和尺寸时的常用选择。设计时务必注意电源旁路、输入输出限制以及稳定性问题，参考官方数据和设计资源。

希望以上信息能帮助您有效地应用 TLV9061！
