功率因数校正技术

好的，功率因数校正技术（Power Factor Correction, PFC）是提高用电设备或系统功率因数的一种技术手段。

以下是详细解释：

核心问题：功率因数低

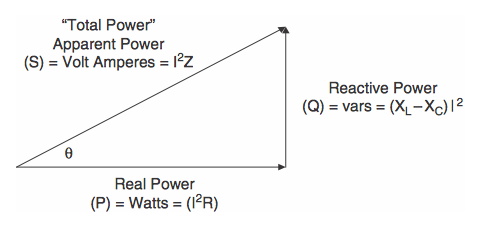

- 定义：功率因数（Power Factor, PF） 是衡量有效利用电能效率的一个重要指标，它是有功功率（单位：瓦特 - W） 与视在功率（单位：伏安 - VA） 的比值（PF = P / S）。
- 原因：当电路中存在电感性负载（如电动机、荧光灯镇流器、变压器）或容性负载时，电压和电流的波形会产生相位差（φ）。在电感负载中，电流波形滞后于电压波形；在电容负载中，电流波形超前于电压波形。
- 后果：
  - 无效电流/无功功率： 电路中存在大量在负载与电网之间往复交换但不做功（如产生光、热、机械动力）的电流分量，称为无功电流（或无功功率 - Q，单位：乏 - VAR）。
  - 电网负担增加： 尽管这部分无功电流不做功，但它依然在输电线路和变压器中流动，造成额外的线路损耗（发热） 和电压降。
  - 占用设备容量： 电力公司提供的变压器、发电机、输电线路等需要根据总电流（有功电流 + 无功电流）来设计容量。低功率因数意味着设备容量被低效占用。
  - 可能被罚款： 许多电力公司对工业用户功率因数低于特定阈值（如 0.9 或 0.95）会征收额外的功率因数罚款。
功率因数校正的目的
- 提高功率因数（PF），使其尽可能接近1.0（理想值，纯阻性负载）。
- 减少系统中的无功电流和无功功率。
- 降低电网侧的视在功率需求。
- 减少线路和变压器的损耗（发热），提高电能传输效率。
- 稳定系统电压。
- 避免因功率因数过低而产生的罚款。
- 充分利用配电设备的容量，推迟增容需求。
功率因数校正技术原理 PFC的基本思路是提供无功功率就地补偿，使大部分无功电流不再流经电网，从而在源端（电网）看到一个接近于1的功率因数。有两种主要类型：
- 被动功率因数校正（Passive PFC - PPFC）：
  - 原理： 主要针对低频（工频50/60Hz）的感性负载（滞后功率因数）。最常见的方法是通过并联接入电容器（组） 提供容性无功功率，来抵消负载产生的感性无功功率。
  - 实现方式：
    - 固定补偿： 对功率恒定或变化很小的负载，一次性计算并投入合适的固定电容。
    - 自动补偿： 对功率变化较大的负载或系统，使用由功率因数控制器、开关设备和多个电容组（常配有电抗器）组成的无功补偿柜（APF Panel/SVC）。控制器实时监测PF，自动投切电容组。
  - 优点： 成本相对较低，技术成熟，维护相对简单。
  - 缺点：
    - 主要适用于低频（工频） 的感性负载校正。
    - 补偿精度有限，特别是负载快速变化时。
    - 可能引起并联谐振（补偿过度或系统阻抗不匹配时）。
    - 体积通常较大（尤其是大容量补偿）。
    - 无法补偿非线性负载（如整流器）产生的畸变无功功率和谐波。
- 有源功率因数校正（Active PFC - APFC）：

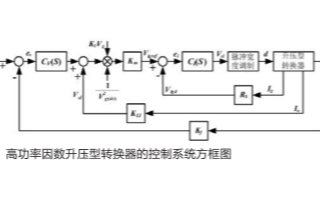

  - 原理： 使用高频开关器件（如IGBT）和控制电路构成的主动电路（通常是一个Boost升压变换器）插入在整流器和负载（如开关电源的DC-Link电容）之间。通过高速开关（几十kHz到几百kHz）和精密的PWM控制，强制输入电流波形主动跟踪输入电压波形（使其同相位），并使输入电流波形接近正弦波。
  - 目的：
    - 实现输入电流和电压同相（φ≈0°，消除移相引起的无功功率）。
    - 抑制输入电流谐波，使其接近正弦波。
    - 通常还能提供一个稳定、平滑的直流输出母线电压。

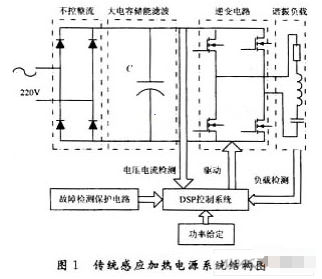

  - 实现方式： 主要应用于单个电子设备的输入端，尤其是开关电源（SMPS）、变频器、UPS等含有大容量整流桥的设备。需要专门的PFC控制IC和功率开关管。
  - 优点：
    - 能在宽输入电压和负载范围内实现非常高的功率因数（PF > 0.99）。
    - 有效抑制输入电流谐波（满足IEC 61000-3-2等标准）。
    - 响应速度快，动态性能好，补偿精度极高。
    - 无谐振风险。
    - 结构紧凑（尤其适合单机应用）。
  - 缺点：
    - 成本高于被动PFC（增加了开关器件、控制IC、电感器等）。
    - 由于高频开关，存在潜在的电磁干扰（EMI） 问题，需要良好的滤波设计。
    - 本身会产生一定的损耗（降低效率，虽然系统效率通常是提高的）。
    - 复杂度更高，可靠性设计挑战更大（需考虑开关器件散热、浪涌冲击等）。
应用场景
- 被动PFC (PPFC):
  - 大型交流电机（补偿柜）。
  - 工厂车间的集中补偿（低压无功补偿柜）。
  - 部分照明系统（老式荧光灯）。
  - 配电站的集中补偿。
- 有源PFC (APFC):
  - 台式电脑/服务器电源（>75W的ATX电源）。
  - 电视、显示器电源。
  - 高效率LED驱动电源。
  - 高功率适配器（如笔记本大功率适配器）。
  - 变频器、伺服驱动器输入侧。
  - 大功率通信电源。
  - 电动汽车充电桩。

总结：

功率因数校正技术是通过被动并联电容补偿或主动高频开关调制的方法，提高用电系统的功率因数。其核心目标是减少无功电流在电网中的流动，从而降低线路损耗、提高电网利用效率、稳定电压、节约电费并满足电能质量标准。被动PFC经济实用，适合工频场合；有源PFC性能卓越，尤其适用于含有整流电路、对效率和谐波有严格要求的中小功率电子设备。在现代节能和绿色电能质量管理的背景下，PFC技术已成为设计用电系统和设备时不可或缺的关键环节。
