仪表放大器的放大倍数如何计算?公式是什么?

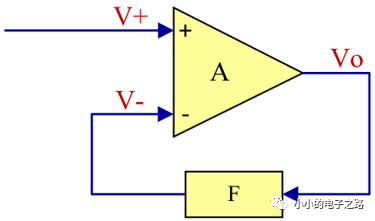

仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益组件,具有差分输入和相对参考端的单端输出。

分享:

仪表放大器的放大倍数(增益)计算公式主要取决于其经典的三运放结构(虽然现代仪表放大器通常是高度集成的单片 IC,但其增益原理相同)。

核心公式为:

放大倍数 G = (1 + (2 R1) / Rg) (R3 / R2)

公式详解:

  1. *(1 + (2 R1) / Rg):** 这部分是第一级(两个同相输入放大器A1和A2)的增益。它是一个差分增益。

    • Rg: 这是连接在两个运放A1和A2反相输入端之间的增益设置电阻
    • R1: 这是A1和A2输出端各自连接回其反相输入端的电阻。这两个电阻R1通常是相等的(这是公式成立的关键假设)。
    • 这个第一级增益(1 + (2 * R1) / Rg)只放大两个输入信号之间的电压差(差模信号),对于两个输入端上相同的电压(共模信号),第一级的输出没有变化(理想情况下)。
  2. (R3 / R2): 这部分是第二级(差分放大器A3)的增益。它是一个单端输出增益。

    • R2R3: 它们是差分放大器A3周围的分压电阻网络中的电阻。
    • 为了使仪表放大器达到最佳性能(特别是高共模抑制比CMRR),电阻R2必须匹配(即R2a = R2b = R2),电阻R3也必须匹配(即R3a = R3b = R3。这四个电阻在经典的三运放结构中分别连接到A3的正负输入端。
    • 在集成式仪表放大器中,通常R3 = R2,这样第二级增益就简化为 1。此时整个放大器的增益公式简化为 *G = (1 + (2 R1) / Rg)**。

最常用的简化公式:

因为大多数集成仪表放大器都设计成让差分放大器级具有单位增益(R3 / R2 = 1),所以最常用、最简化的仪表放大器增益公式是:

*放大倍数 G = 1 + (2 R1) / Rg**

其中:

  • G: 总的电压放大倍数(增益)。
  • Rg: 外部连接(或集成IC上的管脚)的增益设置电阻这是你调整增益所需更改的唯一电阻。
  • R1: 仪表放大器集成电路内部固定的精密匹配电阻(通常是激光微调实现高精度匹配)。你无法更改这个电阻,它的值由芯片型号决定。

关键点总结:

  1. 核心公式: G = (1 + (2 * R1) / Rg) * (R3 / R2)
  2. 常用简化公式(大多数IC): G = 1 + (2 * R1) / Rg
  3. 核心元件:
    • Rg(增益电阻)是你唯一需要调整以实现所需增益的外部电阻。
    • R1是固定电阻,其值由所选仪表放大器芯片的具体型号决定(数据手册中会给出)。
  4. 增益与Rg的关系: 放大倍数 G 与电阻Rg成反比关系。即Rg越小,增益G就越大;Rg越大,增益G就越小。
  5. 参考数据手册: 务必查看你所使用的特定仪表放大器芯片的数据手册!
    • 手册会明确给出用于该器件的准确增益计算公式。
    • 手册会提供内部电阻R1的值(有时会用kR表示),这对于你根据目标增益G计算所需Rg至关重要。公式变形: Rg = (2 * R1) / (G - 1)
    • 手册会说明是否假设R3/R2 = 1(即是否适用简化公式)。
    • 手册会提供关于Rg的精度、温度系数、引脚连接方式以及电路布局的建议。

实际应用步骤:

  1. 确定你需要多大的放大倍数 G
  2. 查阅你所选仪表放大器芯片(如AD620, AD623, INA128等)的官方数据手册。
  3. 在手册中确认其增益公式(通常就是 G = 1 + (2 * R1) / Rg)。
  4. 从手册中找到内部电阻 R1 的值(例如,AD620的 R1 = 24.7kΩ)。
  5. 使用公式 Rg = (2 * R1) / (G - 1) 计算你需要的外部电阻 Rg 的值。
  6. 选择一个精密的、接近计算值的电阻(通常需要低温度系数和高精度电阻)连接在芯片指定的增益设置引脚(通常是RG引脚或Gain引脚之间)。
  7. (可选但推荐)在实际电路中测量验证增益(输入已知差模电压,测量输出电压)。

记住,Rg 是控制仪表放大器增益的关键外部元件!
