振镜主板 diy

振镜主板 DIY 主要涉及为激光振镜扫描系统自制核心控制电路，这对电子技术和动手能力要求较高。以下是关键信息和建议：

一、核心功能与组件 振镜主板核心是控制两个高速振镜电机（X/Y轴），实现光束的精准偏转。必备组件包括：

主控芯片(MCU)： 推荐高性能STM32系列（如F4/H7）或支持硬件的ESP32（部分开源方案使用），需处理高速信号和复杂位置算法。
DAC模数转换模块： 将位置坐标数据转换为模拟电压（±10V常见），精度需16位及以上（影响定位精度）。
高压放大电路： 将DAC输出的低压信号放大驱动振镜电机线圈（功放芯片如DRV2700）。
位置反馈接口(可选)： 某些振镜需接位置传感器实现闭环控制。
通信接口： USB/串口/Ethernet接收位置指令。
光耦隔离电路： 隔离高压驱动与低压控制，防干扰。
开关电源模块： 提供±12V/±15V等驱动电压。

二、 DIY路径选择	方案	难度	特点
① 开源方案二次开发	★★☆	基于已有软硬件生态改进（如Grbl-ESP32、LasaurDM等），可改PCB和代码。	有嵌入式基础开发者
② 核心模块拼接	★★☆	购买现成DAC模块+高压驱动板+主控板（如Arduino+CNC Shield），简化硬件但信号稳定性易受干扰	快速原型验证/低精度需求
③ 完全自主设计	★★★★☆	从电路设计、PCB绘制到固件开发全流程DIY，需高频电路、嵌入式开发等经验	专业电子工程师/资深爱好者

? 新手建议： 优先选择开源方案或购买开发板套件（如某些激光社区推出的测试板），避免直接挑战高压驱动设计。

三、关键挑战与风险

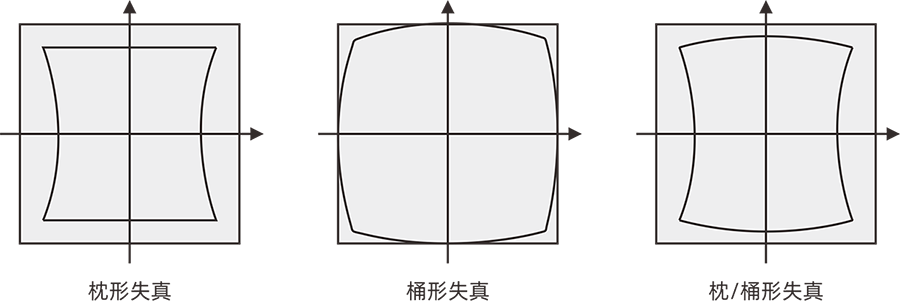

高频响应瓶颈： 振镜需毫秒级响应，电路延迟、DAC刷新率不足会导致图形失真。
噪声干扰： 高压驱动易引入电磁噪声，需优化PCB布局（如独立电源、分层走线）。
安全风险： 误操作可导致高压模块烧毁或损坏价格昂贵的振镜电机（单只数百至数千元）。
调试复杂度： 需示波器、信号发生器检测波形，闭环控制还需调PID参数。

四、实用资源推荐

开源项目参考：
- grbl_ESP32：支持振镜模式的固件，需搭配特定扩展板。
- LaserScan：简易振镜控制软硬件方案。
硬件采购：
- 淘宝/立创商城：搜索“振镜驱动板”、“激光振镜控制卡”、“16位DAC模块”。
社区支持：
- 光电子技术论坛（如光电迷、极客工坊等板块）。
- GitHub搜索关键词：Galvo Scanner Driver，Laser Galvo Control。

五、重要提醒 ✅ 必配安全保护： 驱动电路需加入过流保护、短路保护。 ⚠️ 激光安全第一： DIY振镜系统必须搭配激光安全防护罩+急停开关（Class 4激光可致永久失明）。 ? 低成本替代： 非工业级需求可考虑废旧激光打印机中的振镜组件，改造难度低。

结论：

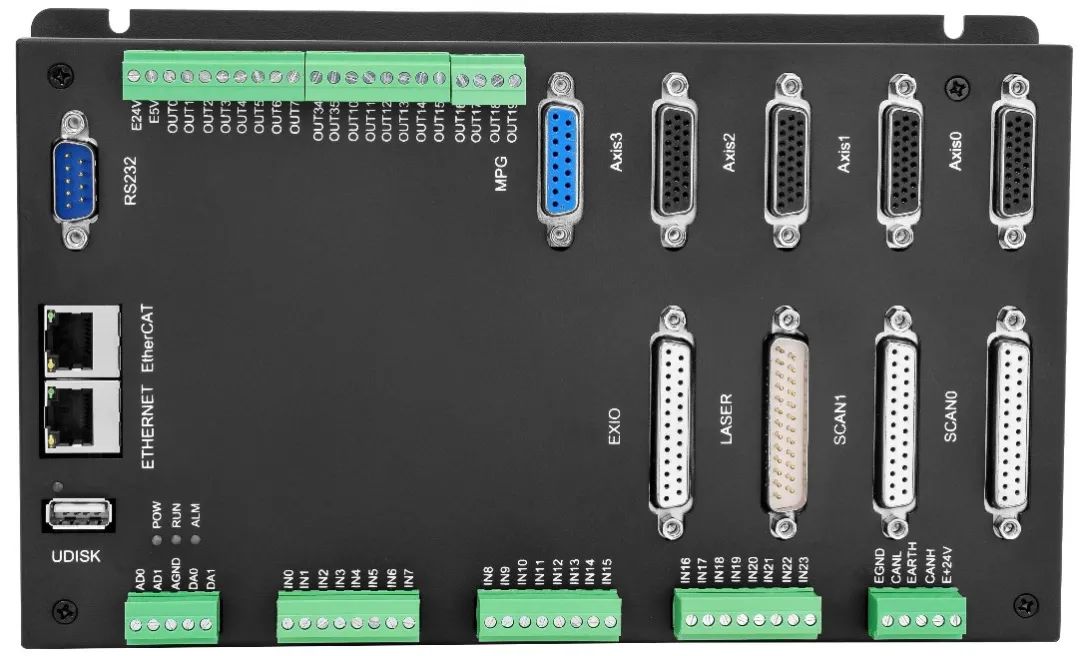

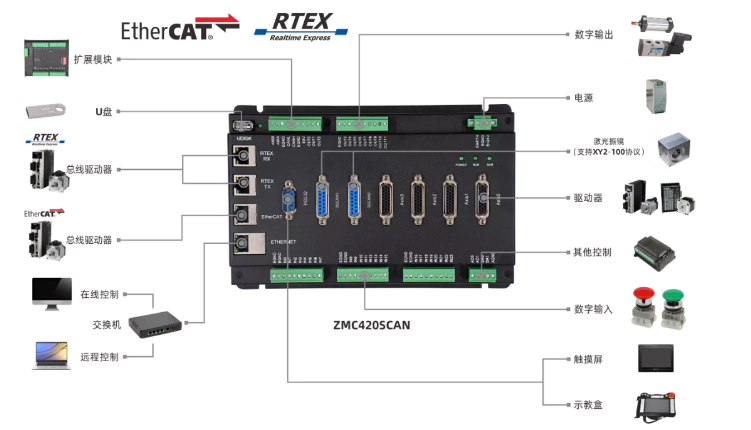

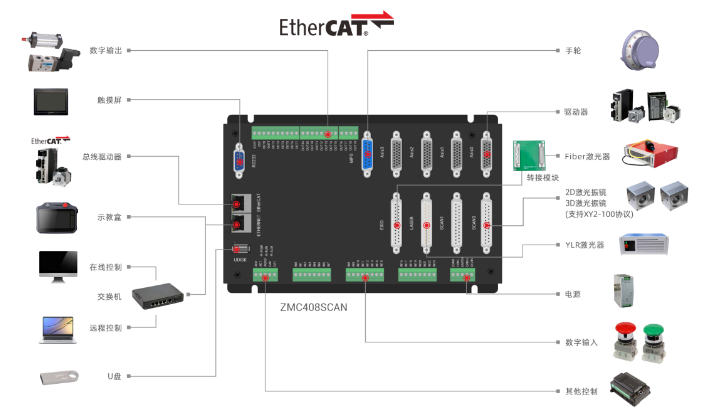

振镜主板DIY可行但门槛较高，强烈建议从成熟的开发板入门。若追求工业级精度（如<0.1mm误差），直接购买商用主板（如金橙子、世纪桑尼）更可靠。专业应用务必优先选择合规产品！
