锂离子电池在应用中存在哪些优缺点？存在哪些安全问题？

锂离子电池因其优异的性能已成为便携式电子设备、电动汽车和储能系统的主流选择，但其应用也存在优缺点和特定的安全问题：

一、主要优点：

高能量密度：
- 单位体积或重量下存储的电能远高于铅酸、镍氢等传统电池，使设备更轻便，电动汽车续航更长。
高工作电压：
- 单节电芯电压通常在 3.2V - 3.8V（如磷酸铁锂3.2V，三元锂3.6V），高于镍镉（1.2V）、镍氢（1.2V），可减少电芯串联数量，简化电池组设计。
低自放电率：
- 每月自放电率约1-2%，远低于镍镉（15-20%），长期搁置后剩余电量较高。
无记忆效应：
- 可随时充电，无需像镍镉电池那样必须放电至截止电压再充电，使用更方便。
循环寿命较长：
- 高品质电芯在适当条件下可达数千次充放电循环（如磷酸铁锂>2000次@80%容量保持率，三元锂>800次）。
环境友好（相对）：
- 不含铅、镉等剧毒重金属（但含锂、钴、镍等有环境影响的金属）。

二、主要缺点：

成本较高：
- 原材料（锂、钴、镍、高纯石墨）和精密生产工艺导致成本高于铅酸电池。虽价格持续下降，但仍占设备（如电动车）成本较大比例。
对温度敏感：
- 低温下性能下降明显（容量减少、内阻增大）；高温下加速老化（容量衰减、寿命缩短）。需热管理系统（尤其电动车）。
老化/容量衰减：
- 循环使用和存储中均发生不可逆老化（电解液分解、SEI膜增厚、活性材料损失、锂析出），容量会逐渐下降。
需复杂电池管理系统：
- 为保障安全及寿命，必须配备BMS进行单体电压/温度监控、充放电均衡、过充/过放/过流/过温保护等。
资源限制与供应链风险：
- 锂、钴、镍等关键矿产储量有限且分布不均（钴主要在刚果，锂主要在澳大利亚、智利），存在供应安全和价格波动风险。
回收挑战：
- 回收工艺复杂（不同材料体系、封装形式多样）、成本高、回收率有待提升，大规模回收体系仍在建设中。

三、主要安全问题：

锂离子电池安全问题核心在于“热失控”：电池局部内短路或内部发生剧烈放热反应 → 温度急剧升高 → 引发更大范围连锁放热反应 → 失控升温（可达数百℃甚至更高） → 导致喷阀、起火、爆炸。

具体安全隐患及诱因：

内部短路：
- 原因： 制造缺陷（金属杂质、毛刺刺穿隔膜）、机械滥用（撞击、挤压导致结构破坏）、锂枝晶生长（过充或老化析出锂，刺穿隔膜）。
- 后果： 短路点产生巨大电流，瞬间局部过热引发热失控。
外部短路：
- 原因： 电池正负极被导体意外连接（如金属工具触碰、线束破损）。
- 后果： 大电流放电导致电池迅速升温、热失控。

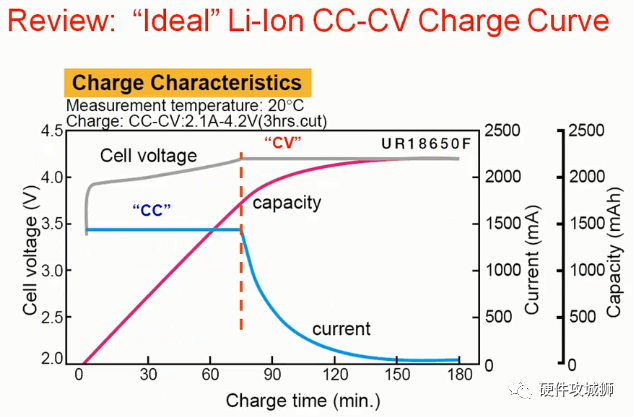

过充电：
- 原因： BMS失效或设计不当导致充电电压超过上限。
- 后果： 正极过度脱锂导致结构崩溃放氧；电解液氧化分解；负极过度嵌锂析出锂枝晶。大量产热并可能引发短路。
过放电：
- 原因： BMS失效导致放电电压低于下限。
- 后果： 负极集流体（通常为铜）溶解（在低电位），再次充电时可能沉积并形成穿透隔膜的枝晶引发短路。
高温滥用：
- 原因： 环境高温（如暴晒）、散热不良、大电流充放电发热。
- 后果： 加速副反应（如SEI膜分解、重组，产气产热）；降低隔膜稳定性；易触发电极材料/电解液分解反应。
机械滥用：
- 原因： 撞击、挤压、针刺（如交通事故、外力破坏）。
- 后果： 内部结构被破坏，导致电芯内部短路。
材料体系本身的不稳定性（尤其是高镍三元）：
- 高能量密度材料（如高镍正极 NCM811/NCA）往往热稳定性较差，释氧温度较低；某些电解液组分易燃易分解。

安全问题的最终表现：

喷射/喷阀： 电池内部产气压力过高，冲破安全阀，喷出高温可燃气体和混合物。
起火： 喷出的高温可燃气体或电解液本身在遇到空气后燃烧。
爆炸： 在封闭空间内（如电池包壳体）急速积聚的可燃气发生爆燃或爆炸；剧烈热失控导致高压气体急速膨胀冲破壳体。
热蔓延： 单体电池热失控释放的高温及火焰传递到相邻电池，引发整个电池模组或系统的连锁反应。

总结：

锂离子电池凭借其高能量密度、无记忆效应、低自放电等优点，已成为现代能源存储的核心技术，推动了消费电子革命和电动交通的发展。然而，其较高成本、温度敏感性、老化问题以及对复杂BMS的依赖也是显著的挑战。最为关键的是，热失控风险及其诱因（如各种内外部短路、过充过放、高温、机械损伤、材料不稳定性）可能导致严重的火灾甚至爆炸风险。正因如此，电池材料研发（如固态电池、磷酸铁锂）、结构设计、制造工艺控制、电池管理系统优化、热蔓延防护设计以及安全标准的制定与执行，都是当前持续研究和发展的重点方向。安全风险虽存在，但在严格的设计、制造和使用规范下可以得到有效控制（如电动汽车实际事故率仍显著低于燃油车）。
